Днища эллиптические

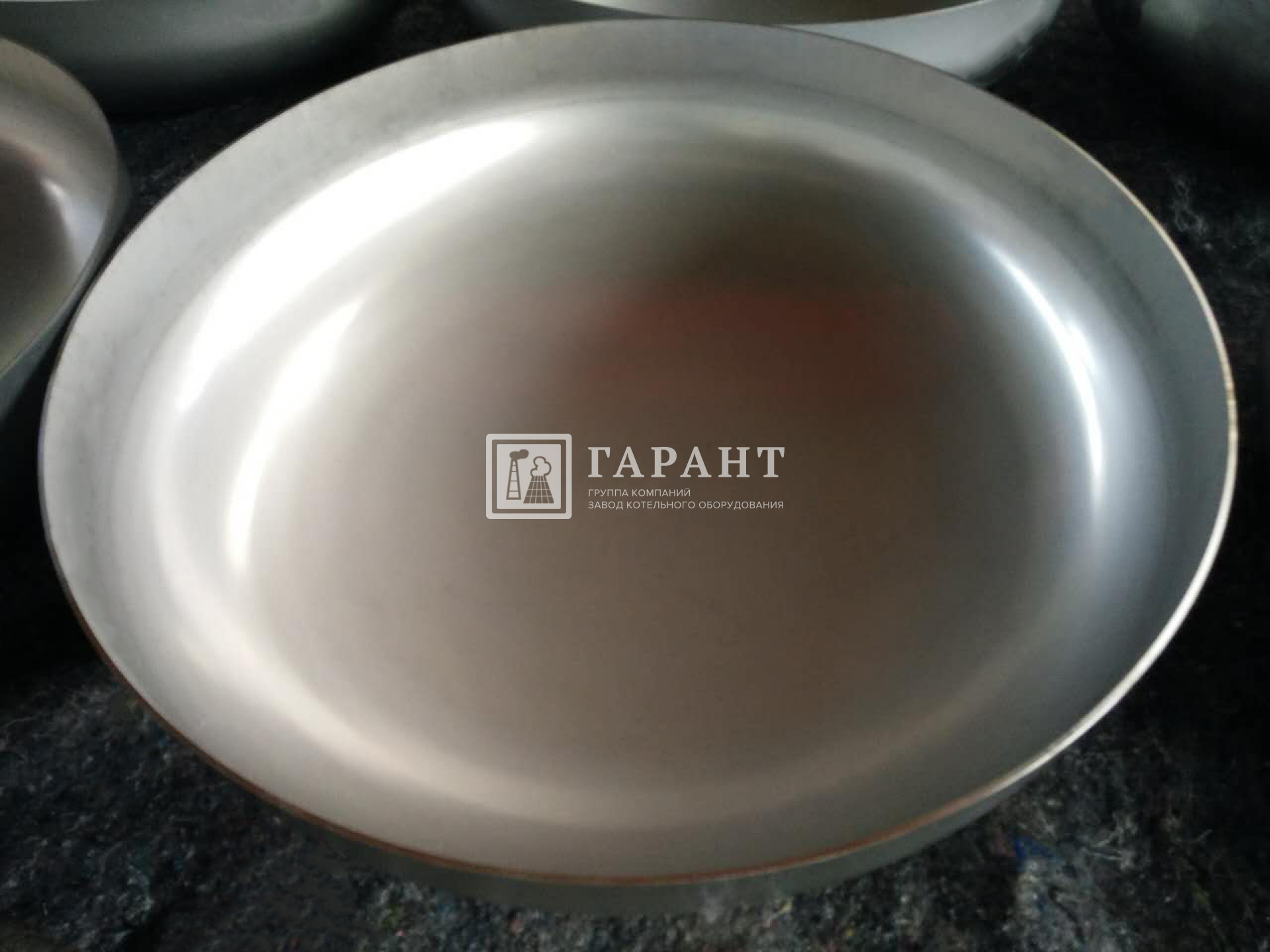

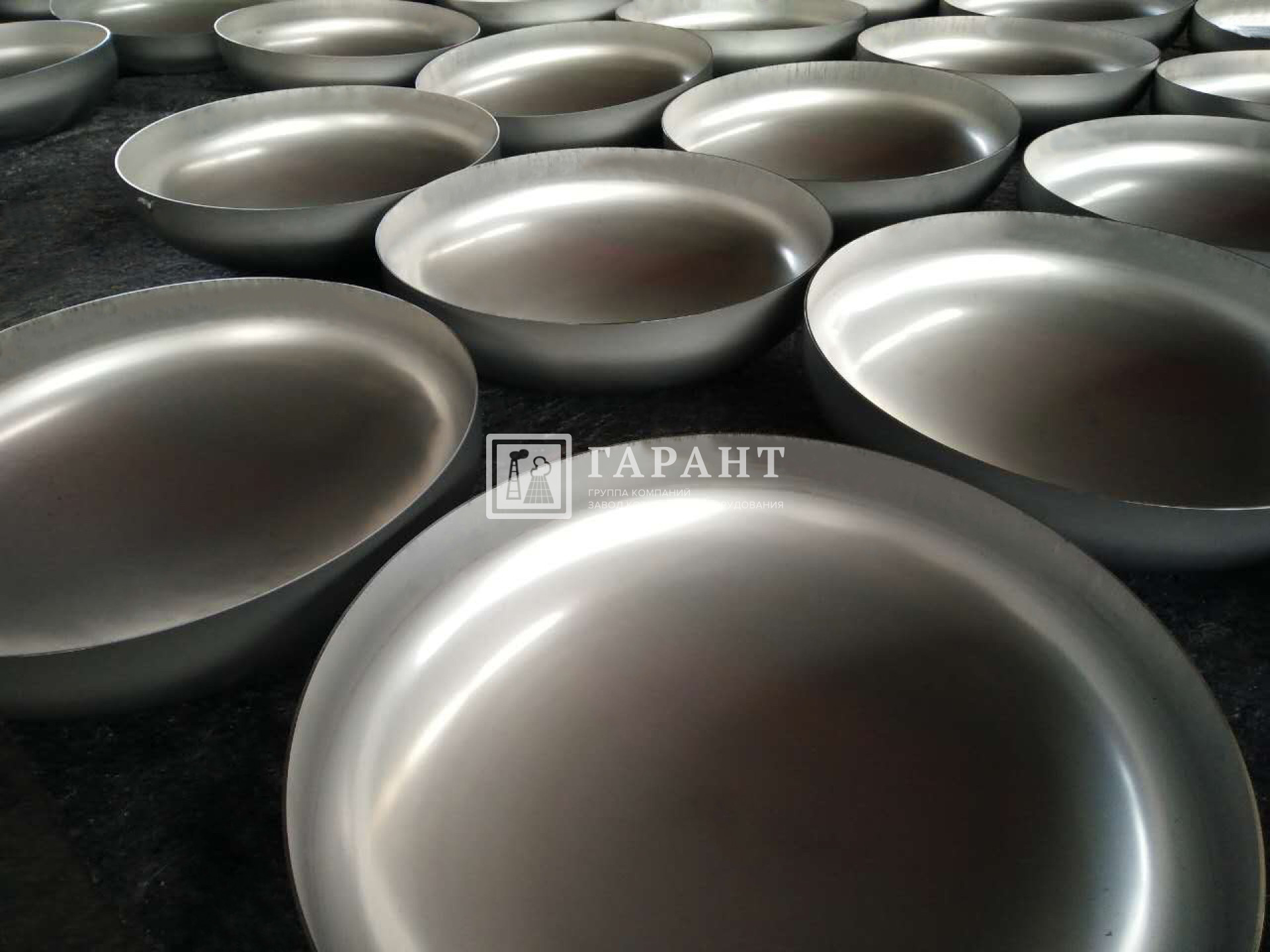

Днища эллиптические глухие

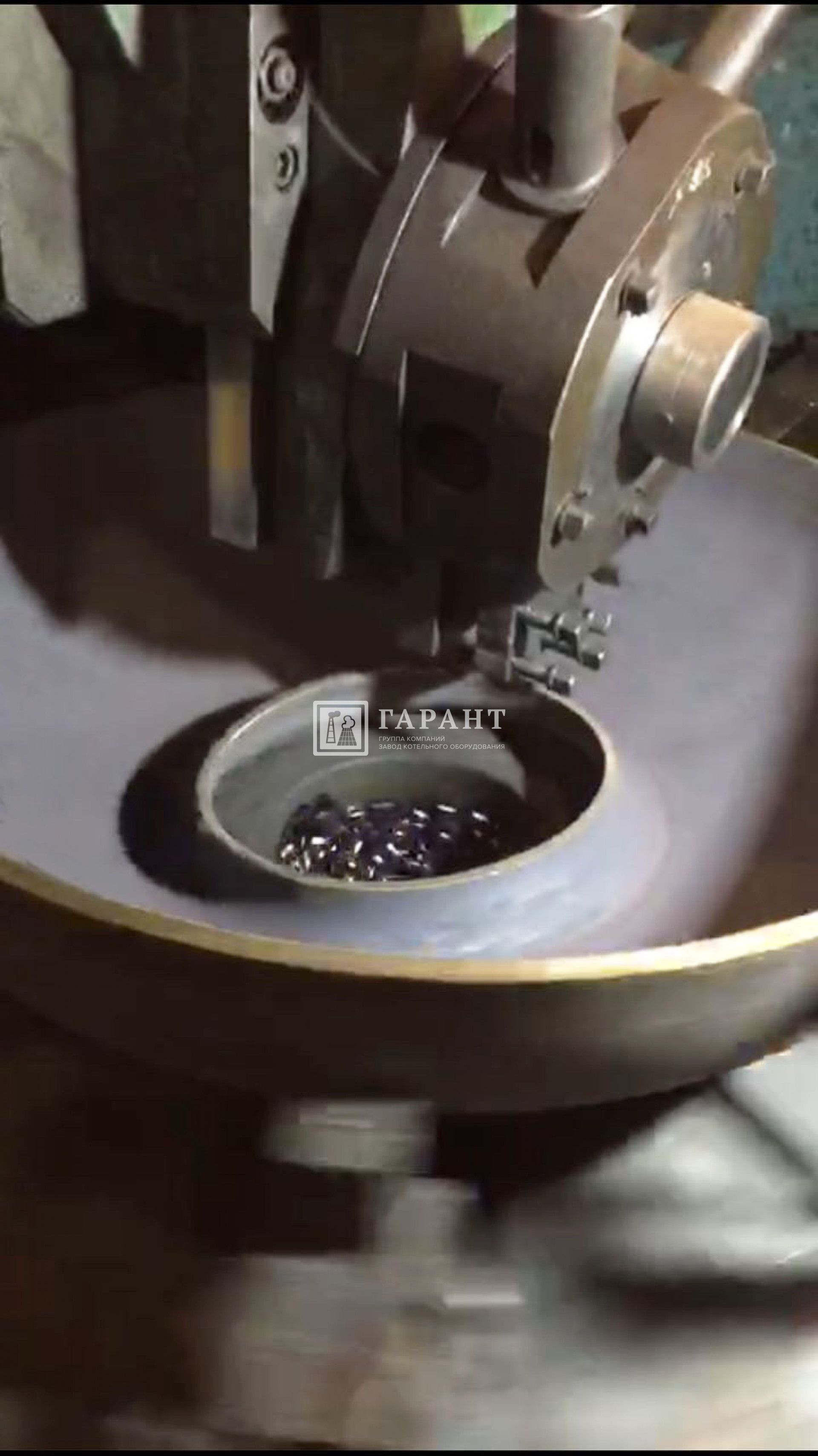

Днища эллиптические с отверстием (лазом)

Днище эллиптическое - обязательный конструктивный элемент резервуаров, емкостей и сосудов промышленного назначения. Емкости с эллиптическим днищем герметичны и надежно хранят содержащиеся в системе жидкие вещества. Изготовление эллиптических днищ позволяет подобрать и использовать оптимальную форму для сосудов высокого давления.

Завод Гарант изготавливает днища эллиптические под заказ,  применяет при изготовлении котельного оборудования собственного производства.

Производство эллиптических днищ ГОСТ 6533-78 осуществляется методом штамповки с предварительным нагревом заготовок.  Достоинство метода -  скорость изготовления, не учитывая время на подготовку оснастки и изготовления заготовок, способ позволяет оптимизировать производственный процесс исключая дополнительные технологические операции.  Сварные швы на эллиптических днищах проходят контроль на прочность. Современное оборудование позволяет изготавливать отбортованные эллиптические днища с толщиной стенки необходимой заказчику.

Днища эллиптические глухие

п/п

DB, мм

S, мм

h1, мм

hB, мм

Масса, кг

Сталь

Номер чертежа

1

500

8

25

125

20,2

3пс

ГКГ 2016.500.001

2

700

8

25

175

37,8

3пс

ГКГ 2016.700.001

3

700

10

25

175

47,0

3пс

ГКГ 2016.700.002

4

1000

8

25

250

74,4

3пс

ГКГ 2016.1000.001

5

1200

8

25

300

106

3пс

ГКГ 2016.1200.001

6

1400

8

40

350

146,4

3пс

ГКГ 2016.1400.001

7

1500

8

40

175

168

3пс

ГКГ 2016.1500.001

8

2000

8

40

500

291

3пс

ГКГ 2016.2000.001

9

2200

8

40

550

350

3пс

ГКГ 2016.2200.001

10

2400

8

40

600

414,5

3пс

ГКГ 2016.2400.001

11

2600

10

60

650

619,5

3пс

ГКГ 2016.2600.001

12

500

8

25

125

20,2

16ГС

ГКГ 2016.500.005

13

650

8

25

162

32,9

16ГС

ГКГ 2016.650.001

14

650

10

25

162

41,4

16ГС

ГКГ 2016.650.002

15

650

12

25

162

50,0

16ГС

ГКГ 2016.650.003

16

700

14

25

175

67,4

16ГС

ГКГ 2016.700.003

17

1000

14

40

250

137,2

16ГС

ГКГ 2016.1000.002

18

1000

22

40

250

219,5

16ГС

ГКГ 2016.1000.003

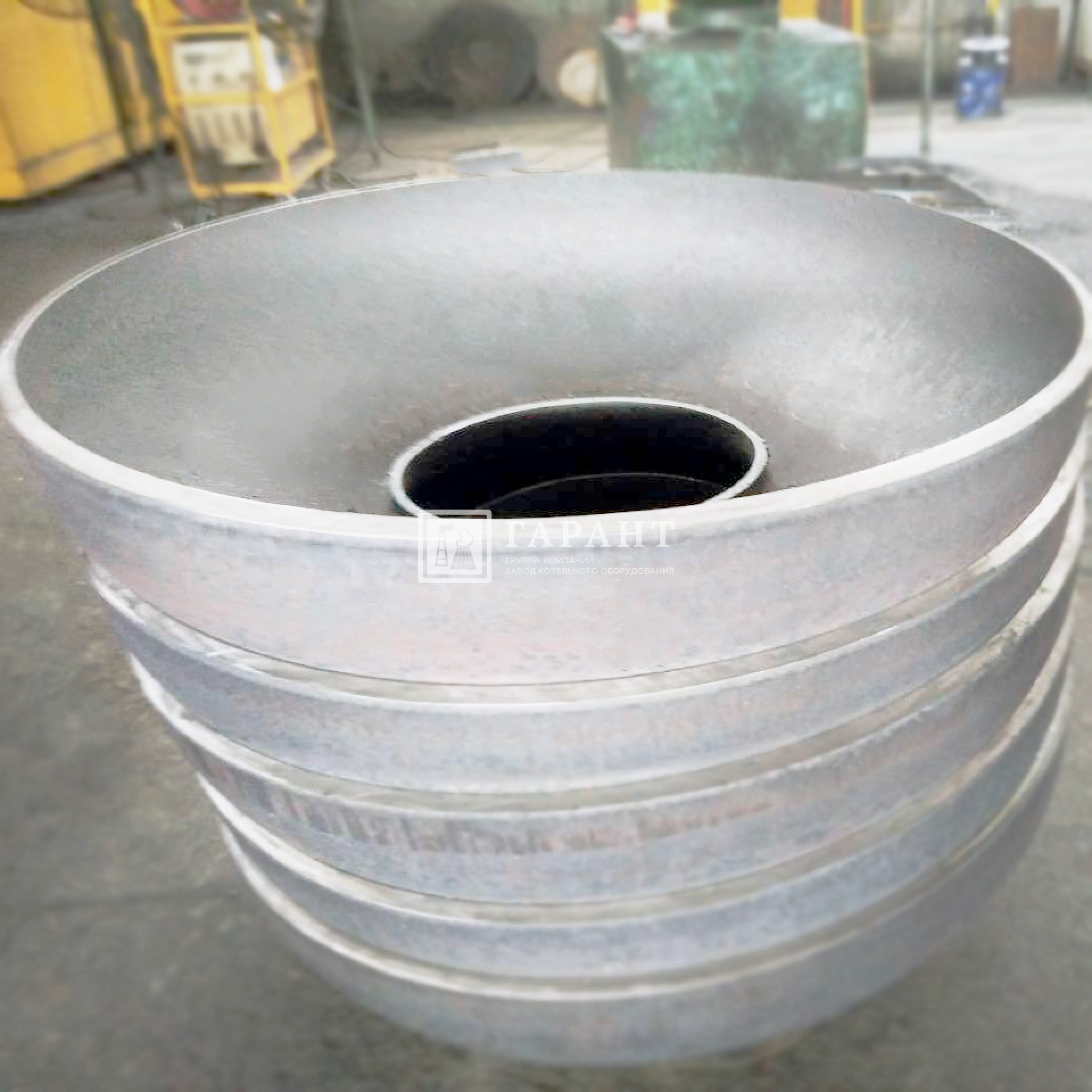

Днища эллиптические с отверстием (лазом)

п/п

DB, мм

S, мм

h1, мм

h3, мм

Б(мм)

B(мм)

Сталь

Номер чертежа

1

650

8

35

70

400

325

16ГС

ГКГ 2016.650.100

2

650

10

35

70

400

325

16ГС

ГКГ 2016.650.101

3

650

12

35

70

400

325

16ГС

ГКГ 2016.650.102

4

700

14

35

70

400

325

16ГС

ГКГ 2016.700.100

5

1000

14

50

70

400

325

16ГС

ГКГ 2016.1000.100

6

1000

22

50

70

400

325

16ГС

ГКГ 2016.1000.101
