Водоподготовительное оборудование
Водоподготовительные установки (ВПУ)
Фильтры: ФИПр; ФИПа; ФОВ
Солерастворители
Водоподготовка для паровых и водогрейных котлов, является одним из важнейших условий правильной эксплуатации. В разных регионах вода имеет разный химический состав – это может прямым или косвенным способом влиять на общее состояние механизмов котла, например минеральные соли, содержащиеся в воде, являются виновниками образования накипи в трубах. Накипь, образующаяся на стенках труб паровых котлов, снижает общее КПД, так как уменьшают теплоотдачу газов с водой в трубе – это может привести к прогоранию труб. Способы очистки воды, перед подачей ее в паровой котел, зависит в первую очередь от источника. Чтобы снизить содержание минеральных солей в воде, в нее принято добавлять различные вещества. Так же воду необходимо избавить от кислорода, т.к. он является окислителем и ведет к ржавлению труб парового котла.
Все водогрейные котлы и паровые котлы паропроизводительностью 0,7 т/ч и более должны быть оборудованы установками для докотловой обработки воды. Выбор способа обработки воды для питания котлов производится специализированной проектной или наладочной организацией.
Нормы солесодержания и щелочности котловой воды устанавливаются на основе соответствующих испытаний, при этом относительная щелочность котловой воды для паровых котлов с клепаными барабанами не должна превышать 20%. В паровых котлах со сварными барабанами допускается повышенное содержание относительной щелочности котловой воды при принятии мер по предупреждению межкристаллитной коррозии металла. Способы подготовки питательной воды определяются в зависимости от качества исходной воды, условий и режима работы котлов, а также требований к качеству пара.
Водоподготовительные установки (ВПУ)

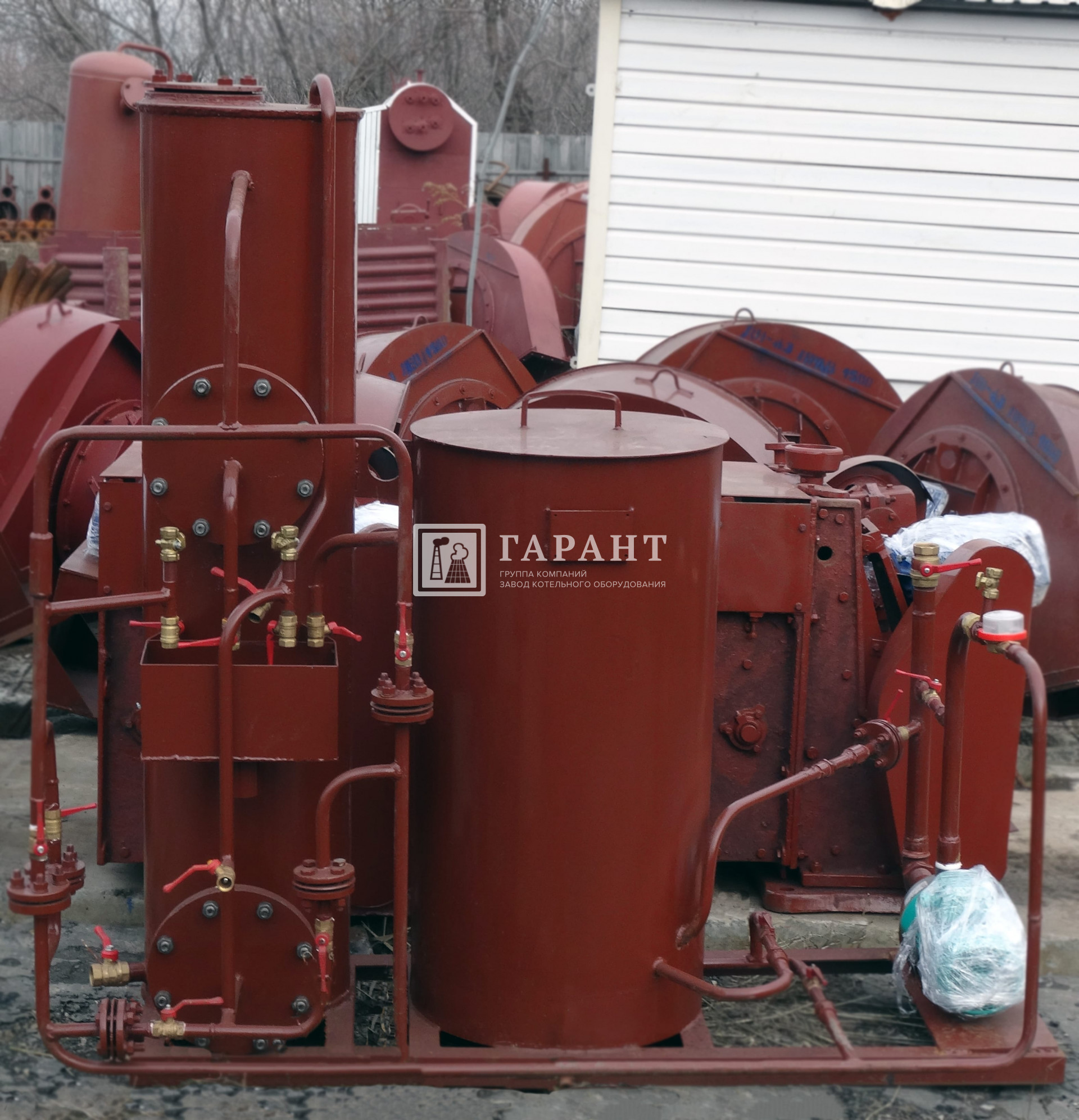

Блочные водоподготовительные установки (ВПУ) Применяются для умягчения питательной воды для котельных агрегатов и других объектов, где требуется умягченная вода. Водоподготовительные установки предназначены для объектов, где в качестве исходной воды используется вода из хозяйственно-питьевого водопровода.
Водоподготовительные установки состоят из ионитного противоточного фильтра, бака приготовления раствора соли, агрегата электронасосного, смонтированных на одной раме и соединенных трубопроводами с арматурой.
|
Наименование изделия |
Техническая характеристика |
Габаритные размеры |
Масса в объеме заводской поставки, кг, не более |
||||
|
Произво-дитель- ность, м3/ч |
Рабочее давление, МПа (кгс/см2) |
Температура среды, оС, не более |
Длина, мм |
Высота, мм |
Условный диаметр (ширина) |
||
|
Блочная водоподготовительная установка ВПУ-1,0 |
1,0 |
0,6(6,0) |
40 |
1765 |
1605 |
(865) |
435 |
|
Блочная водоподготовительная установка ВПУ-2,5 |
2,5 |
0,6(6,0) |
40 |
1500 |
2295 |
(885) |
560 |
|
Блочная водоподготовительная установка ВПУ-3,0 |
3,0 |
0,6(6,0) |
40 |
2120 |
3220 |
(1000) |
920 |
|
Блочная водоподготовительная установка ВПУ-6,0 |
6.0 |
0,6(6,0) |
40 |
2565 |
2460 |
(1190) |
1090 |
|
Блочная водоподготовительная установка ВПУ-12,0 |
12,0 |
0,6(6,0) |
40 |
2260 |
2745 |
(1860) |
1778 |
|
Бак вытеснитель крепкой серной кислоты БНВ-1,6 |
--- |
0,6(6,0) |
30 |
--- |
2566 |
1016 |
630 |

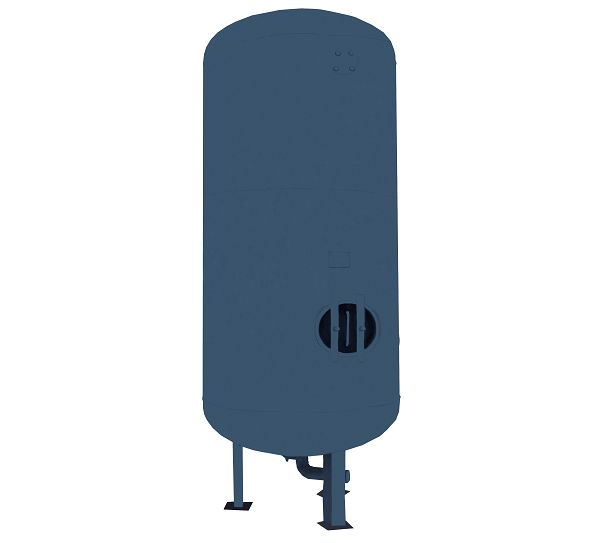

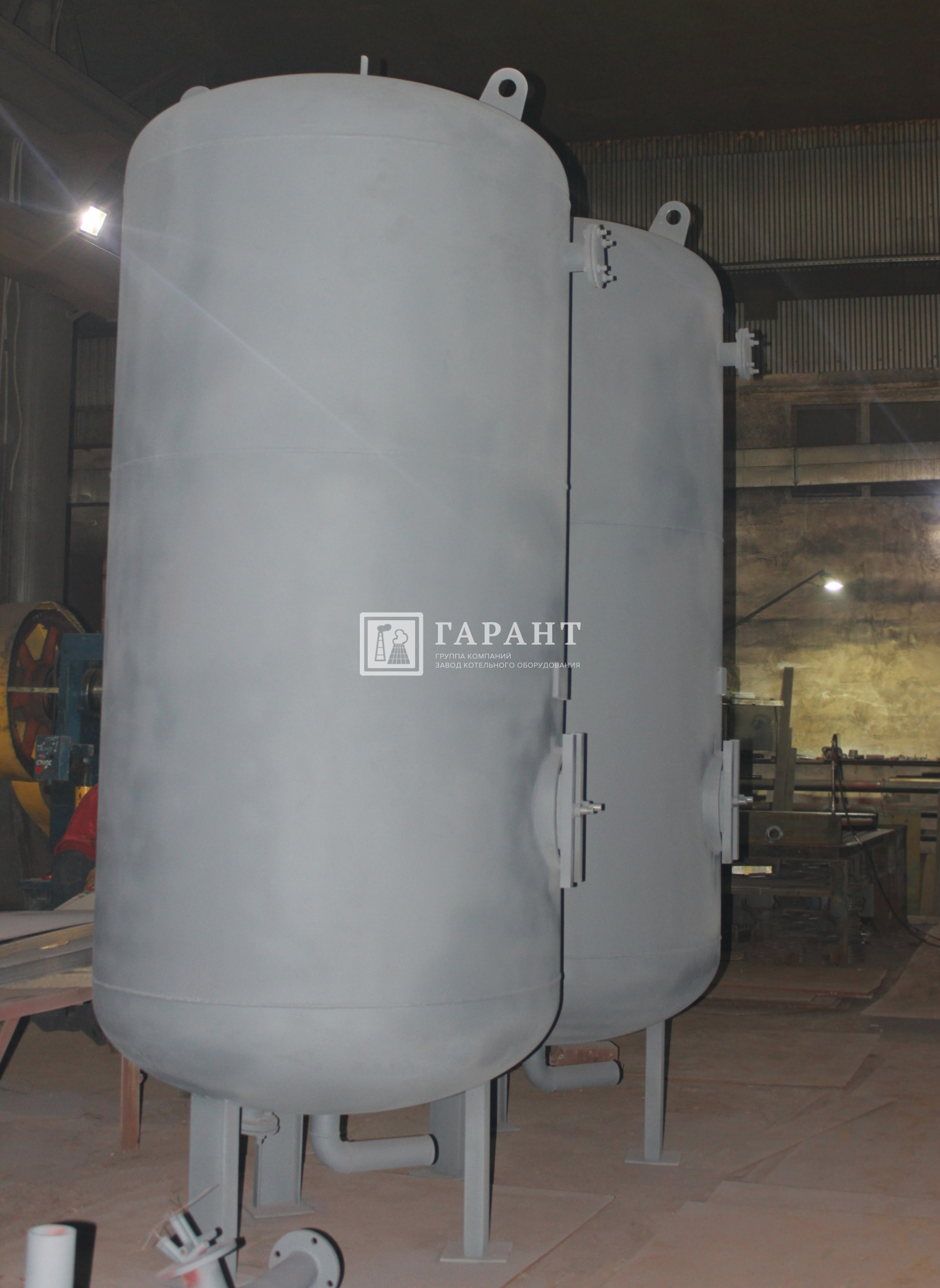

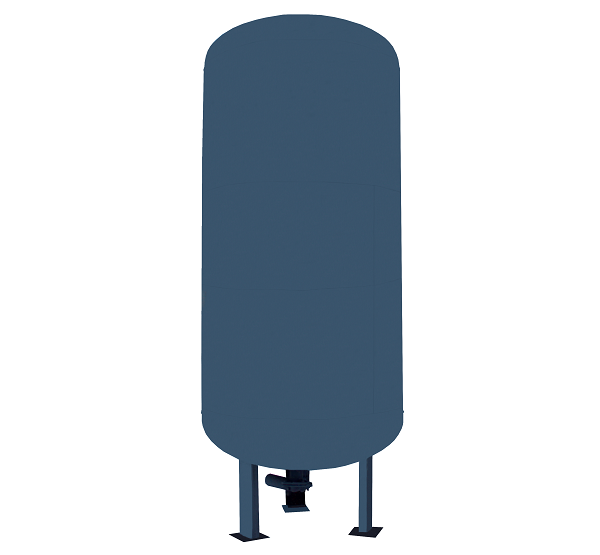

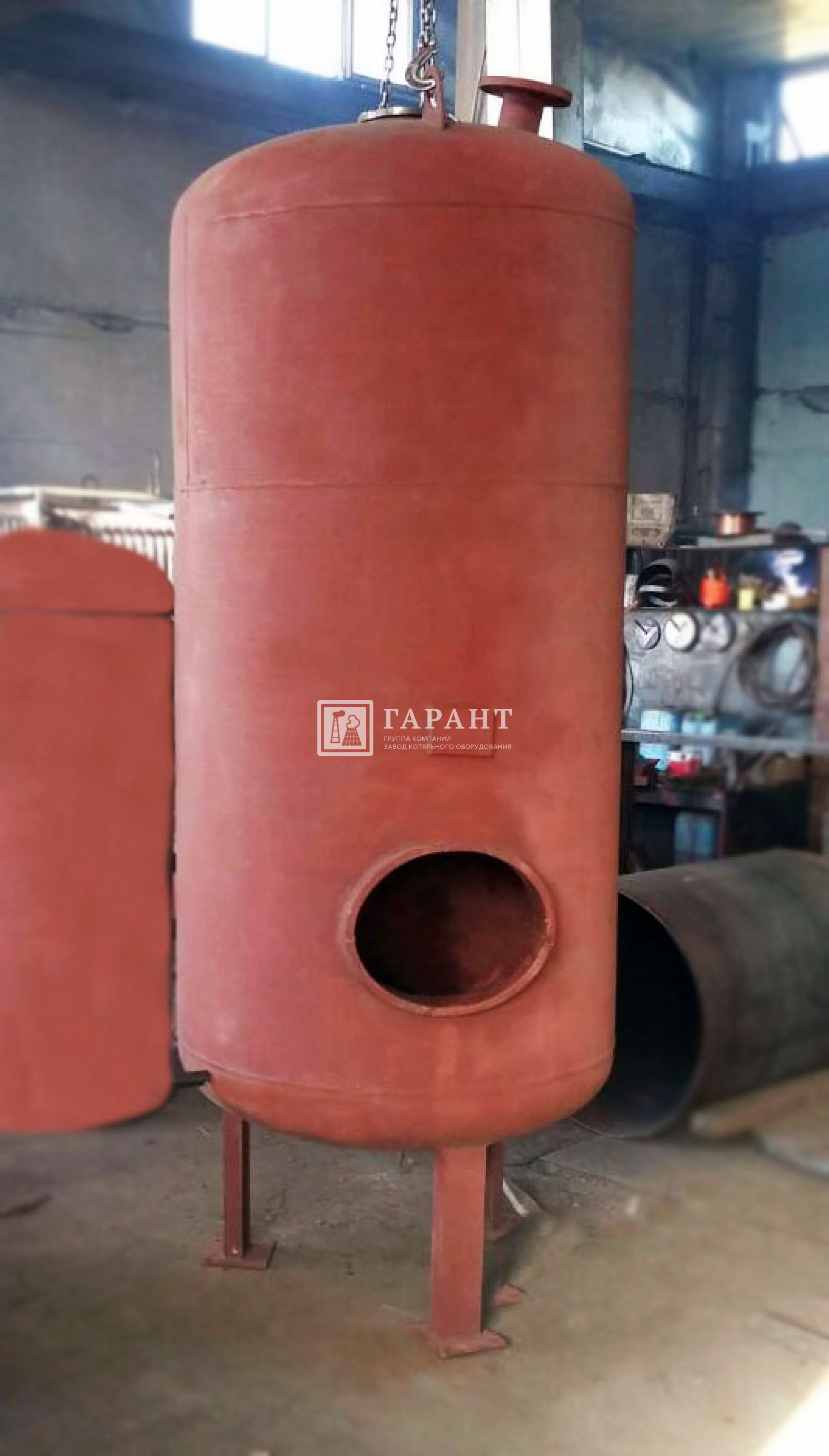

Фильтры противоточные (ФИПр) предназначены для глубокого умягчения природных вод методом ионного обмена на водоподготовительных установках промышленных и отопительных котельных. Применение противоточных фильтров вместо параллельноточных в 1,5-2 раза снизит расход поваренной соли на регенерацию и количество вредных сбросов.

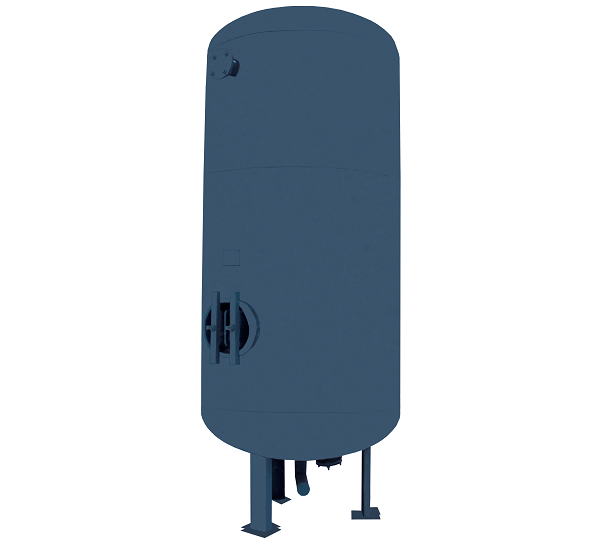

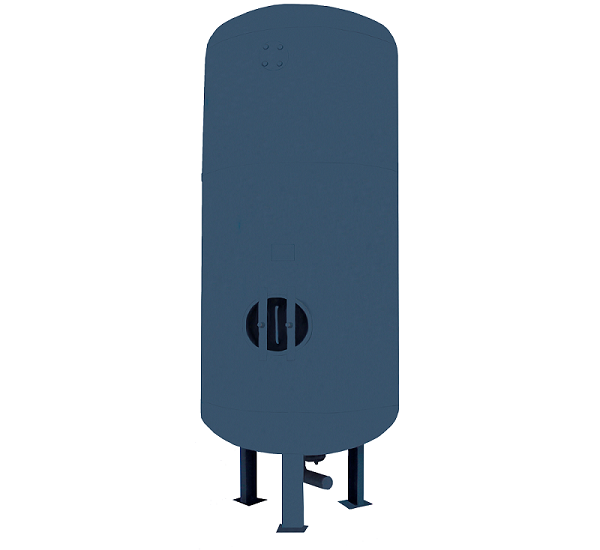

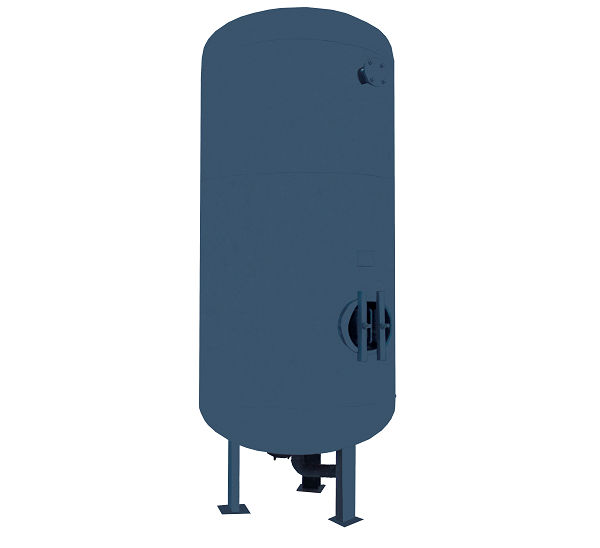

Фильтры ионитные параллельноточные (для водород-катионирования и натрий-катионирования) и осветительные (механические) применяются также на водоподготовительных установках и отопительных, производственных, производственно-отопительных котельных. Фильтры ионитные (ФИПа I и ФИПа II) предназначены для умягчения и химического обессоливания природных вод (обрабатываемая вода пропускается через слой катионита, помещённого в фильтр) в качестве I и II ступени обработки.

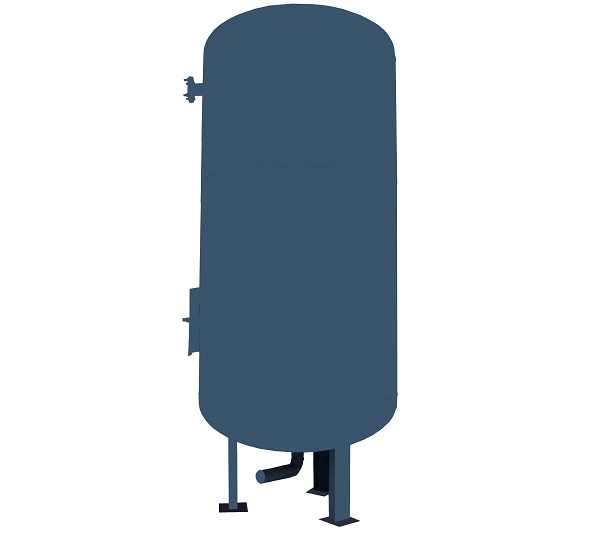

Фильтры осветлительные (однокамерные ФОВ) предназначены для осветления (удаления взвешенных примесей разной степени дисперсности) природных вод путем пропуска их через слой зернистого фильтрующего материала.
|
Обозначение |
Производительность, м3/ч |
Рабочее давление, МПа (кгс/см2) |
Темпе-ратура среды, оС |
Масса в объеме заводской поставки, кг, не более |
Габаритные размеры, мм |
|
|
Высота, мм |
Условный диаметр |
|||||
|
ФОВ-0,7-0,6 |
3 |
0,6(6,0) |
40 |
469 |
2420 |
700 |
|
ФОВ-1,0-0,6 |
12 |
0,6(6,0) |
40 |
635 |
2610 |
1000 |
|
ФОВ-1,4-0,6 |
16 |
0,6(6,0) |
40 |
1016 |
2475 |
1400 |
|
ФОВ-2,0-0,6 |
30 |
0,6(6,0) |
40 |
1960 |
3320 |
2000 |
|
ФИПаI-0,7-0,6 |
12 |
0,6(6,0) |
40 |
580 |
3595 |
700 |
|
ФИПаII-0,7-0,6 |
19 |
0,6(6,0) |
40 |
508 |
2900 |
700 |
|
ФИПаI-1,0-0,6 |
24 |
0,6(6,0) |
40 |
765 |
3640 |
1000 |
|
ФИПаII-1,0-0,6 |
48 |
0,6(6,0) |
40 |
739 |
3035 |
1000 |
|
ФИПаI-1,4-0,6 |
46 |
0,6(6,0) |
40 |
1165 |
3635 |
1400 |
|
ФИПаII-1,4-0,6 |
92 |
0,6(6,0) |
40 |
1136 |
2915 |
1400 |
|
ФИПаI-2,0-0,6 |
80 |
0,6(6,0) |
40 |
2645 |
5320 |
2000 |
|
ФИПаII-2,0-0,6 |
150 |
0,6(6,0) |
40 |
2356 |
4330 |
2000 |
|
ФИПр-0,5-0,6 |
3 |
0,6(6,0) |
40 |
430 |
3025 |
500 |
|
ФИПр-0,7-0,6 |
6 |
0,6(6,0) |
40 |
470 |
2600 |
700 |
|
ФИПр-1,0-0,6 |
24 |
0,6(6,0) |
40 |
1030 |
3700 |
1000 |
|
ФИПр-1,4-0,6 |
46 |
0,6(6,0) |
40 |
1735 |
3920 |
1400 |
Солерастворители используют для приготовления растворов поваренной соли для катионитных фильтров, а также для осветления регенерационных растворов на водоподготовительных установках в котельных.
Бак приготовления раствора соли (солерастворитель) представляет собой цилиндрическую емкость с плоским днищем. В верхнем днище расположен люк с крышкой для загрузки сухой соли. Бак разделен внутренней перегородкой на два отсека: большой – емкость для мокрого хранения соли, меньшая (чистый отсек) – для сбора отфильтрованного раствора. Для очистки раствора соли от механических загрязнений в отсек для мокрого хранения соли загружается фильтрующий материал.
Переток раствора соли из одной секции в другую осуществляется по байпасной линии, соединяющей нижнее распределительное устройство и емкость для чистого раствора соли. В чистом отсеке установлено стекло указателя уровня.
В большом отсеке предусмотрено нижнее распределительное устройство, которое представляет собой трубчатую систему со щелевыми колпачками. Нижнее распределительное устройство предназначено для отвода отфильтрованного раствора соли и периодического взрыхления фильтрующего слоя. Сброс отмывочной воды при периодическом взрыхлении фильтрующей загрузки солерастворителя производится в безнапорный дренаж через переливной патрубок.
|
Наименование изделия |
Краткая техническая характеристика |
|||||
|
Давление, МПа |
Вместимость, м3 |
Среда |
Температура среды, оС, не более |
Высота, мм |
Масса, кг |
|
|
Корпус солерастворителя ДУ 500 |
0,6 |
0,2 |
Раствор поваренной соли |
40 |
2030 |
245 |
|
Корпус солерастворителя ДУ 700 |
0.6 |
0,4 |
Раствор поваренной соли |
40 |
1750 |
313 |
|
Корпус солерастворителя ДУ 1000 |
0,6 |
1.0 |
Раствор поваренной соли |
40 |
2048 |
442 |
