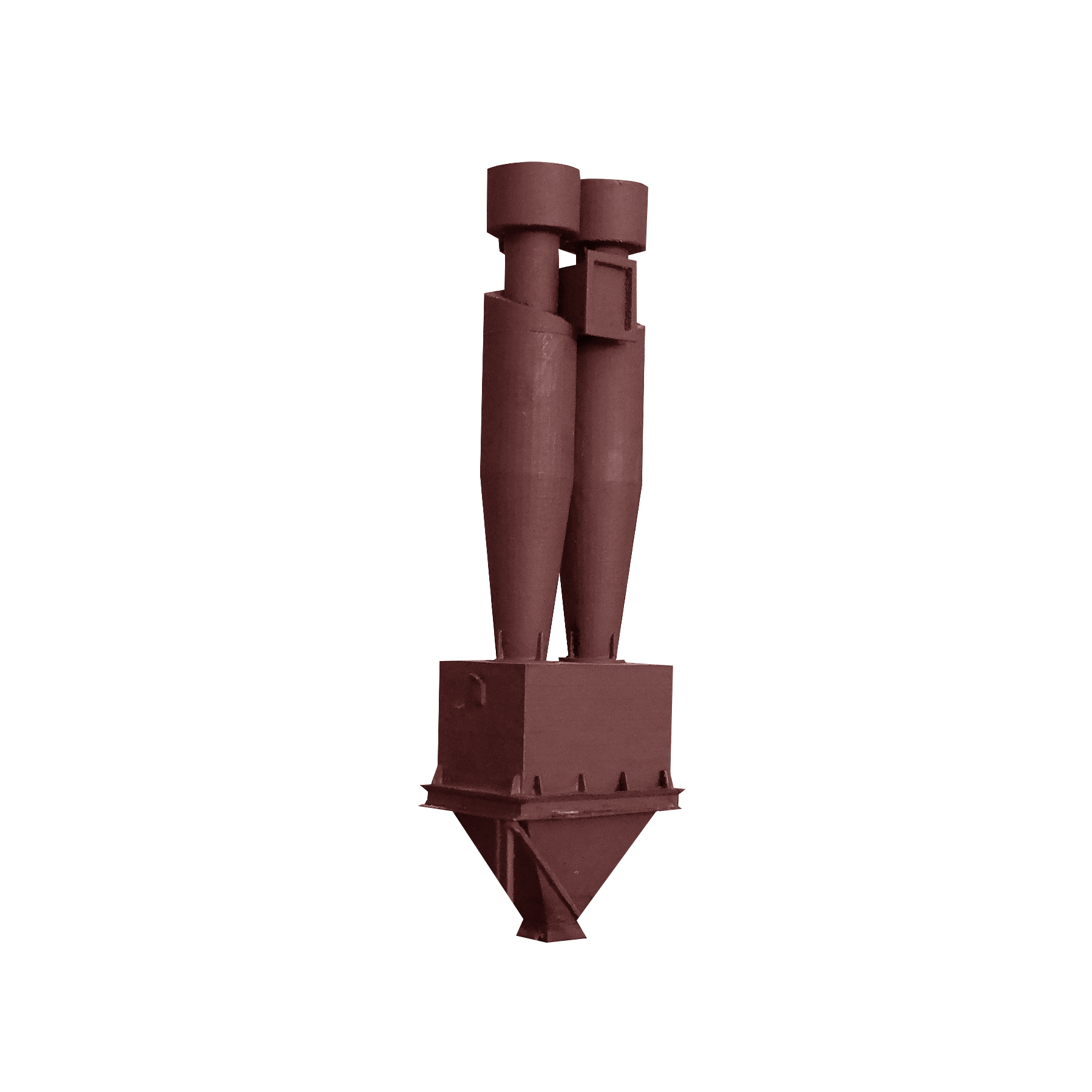

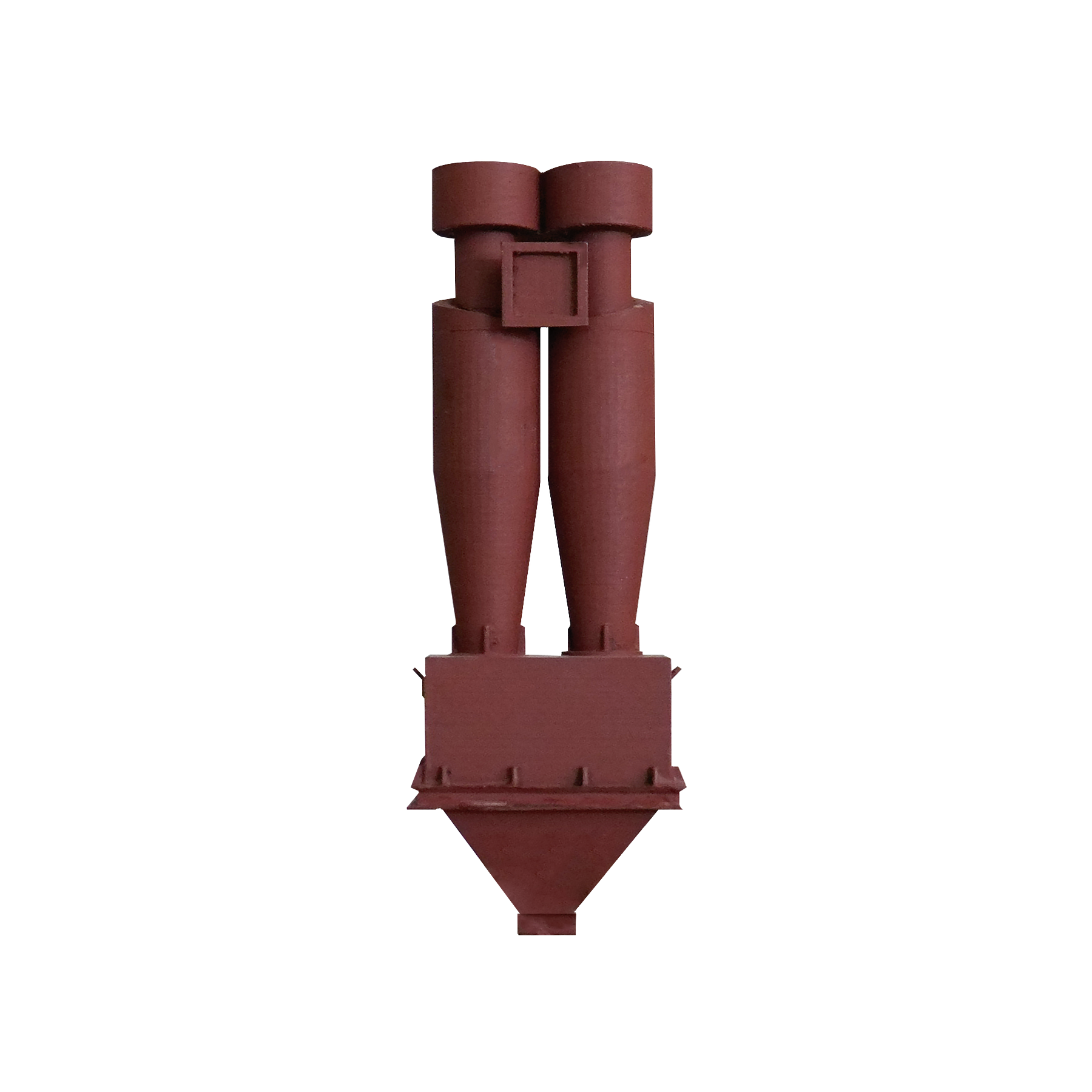

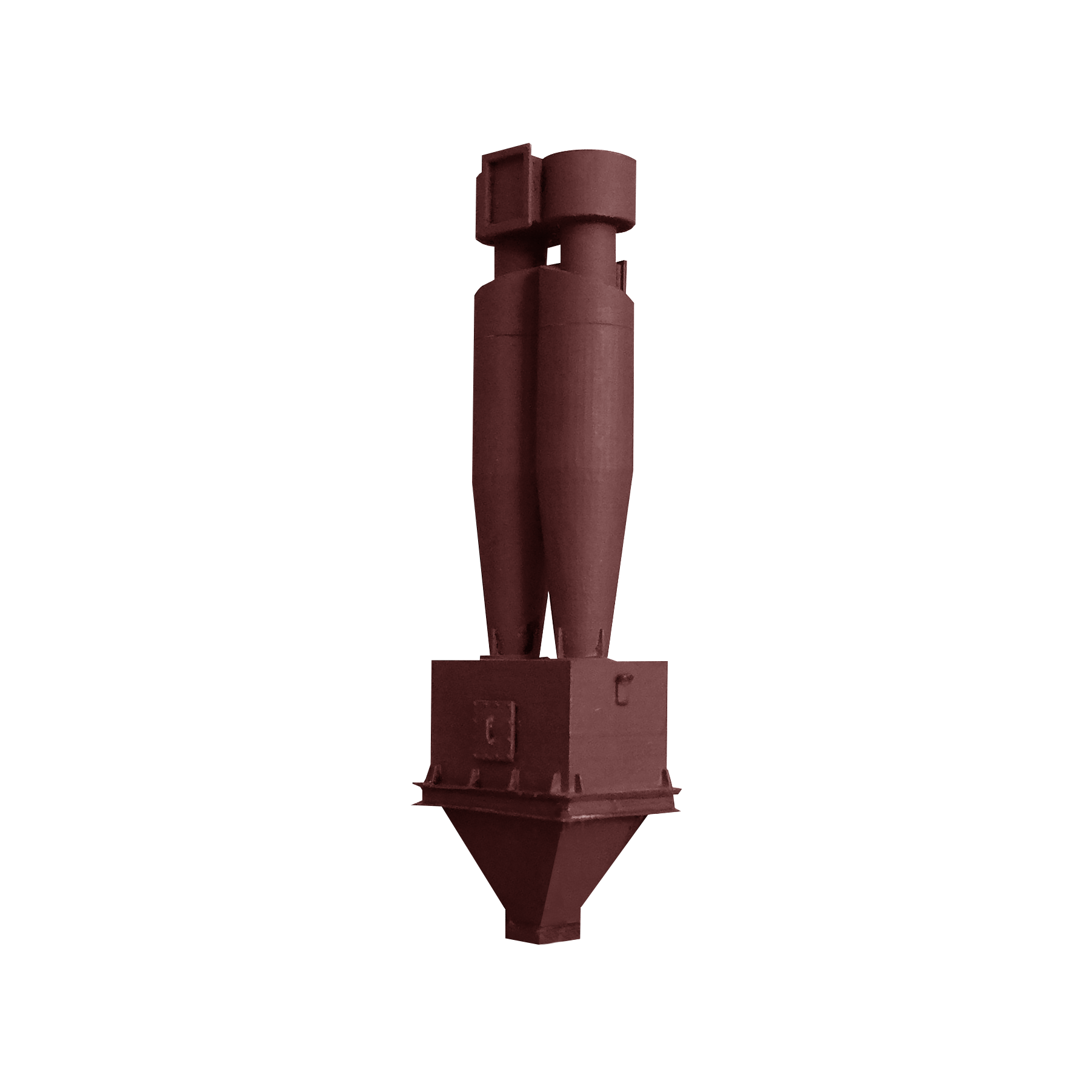

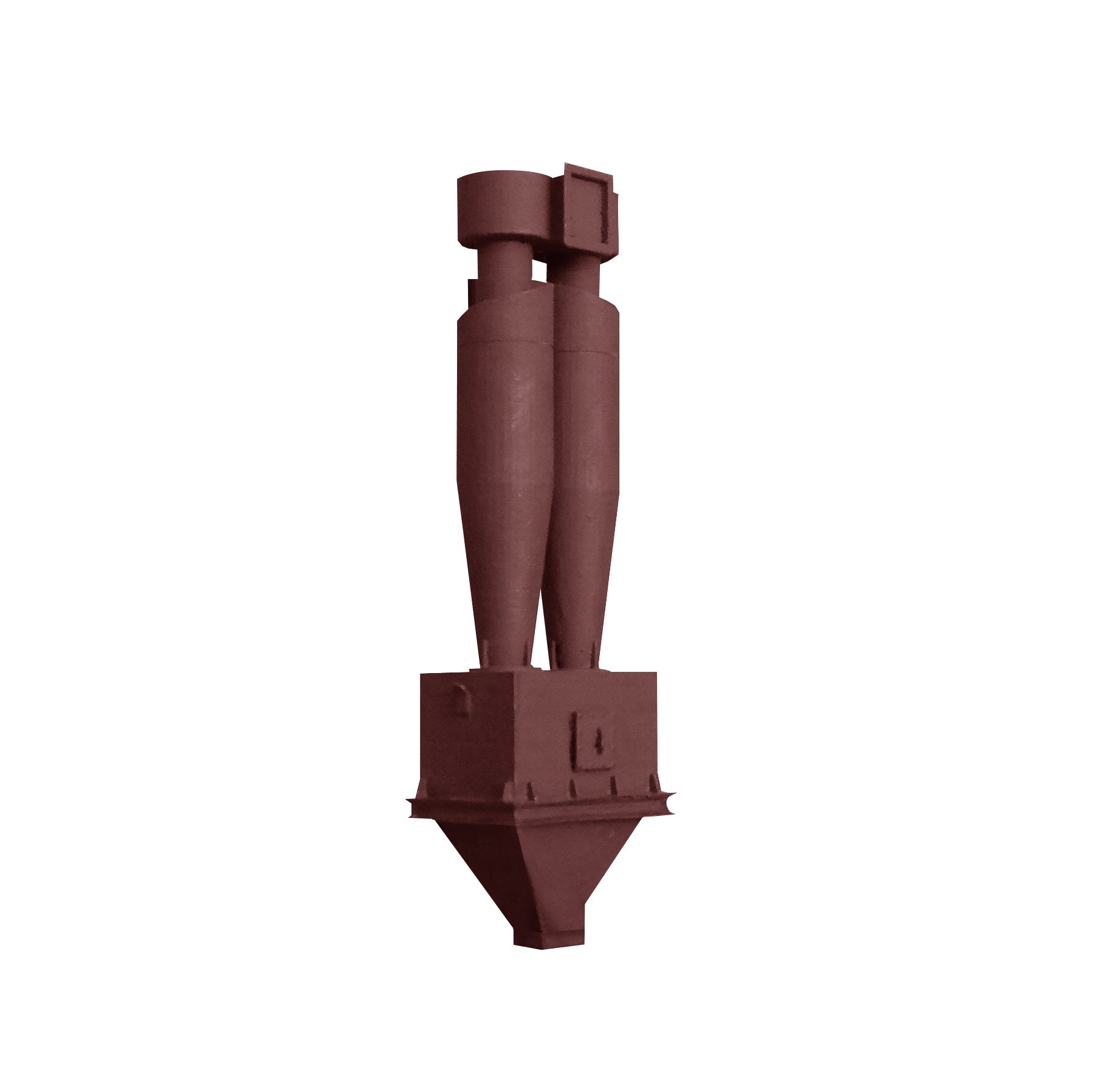

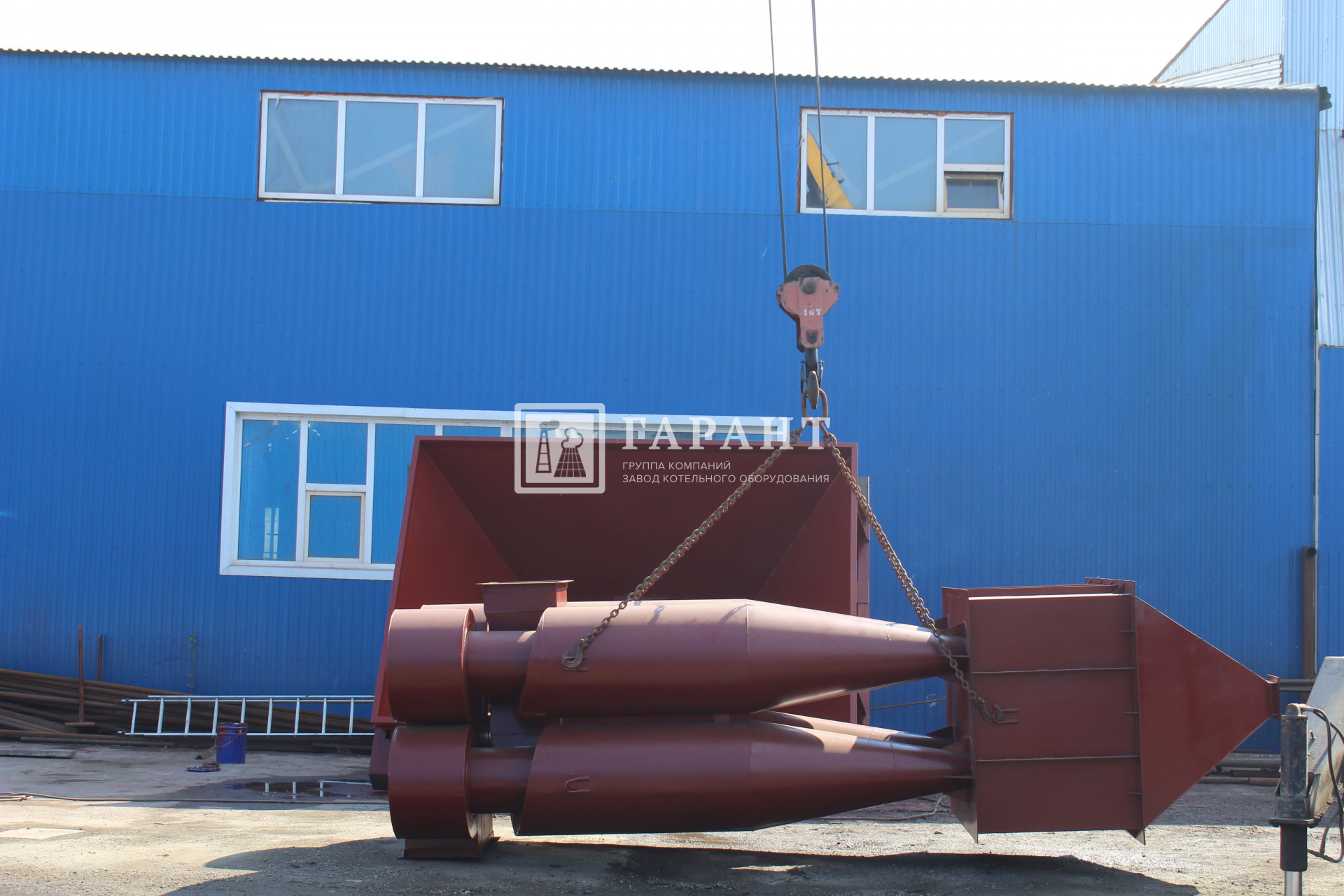

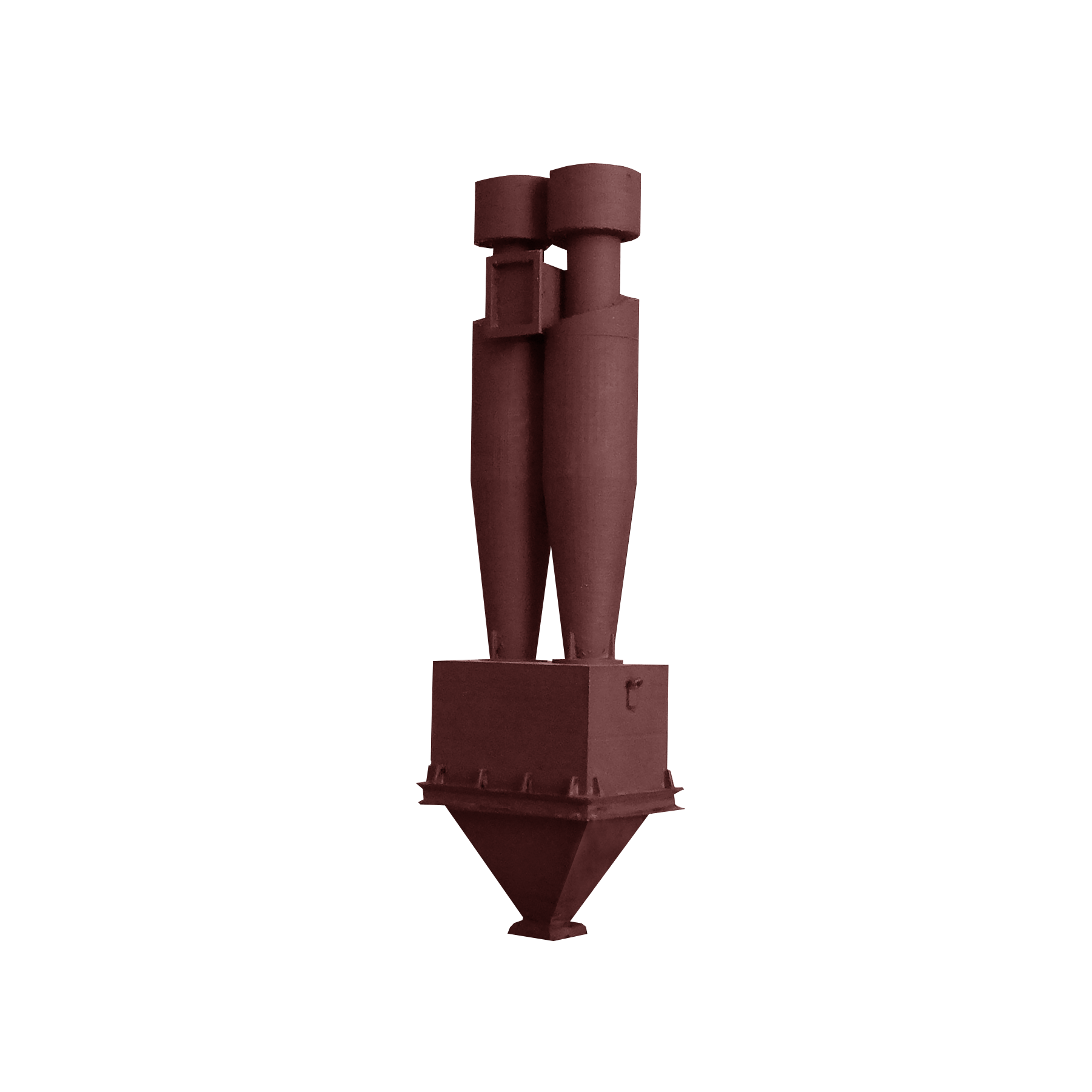

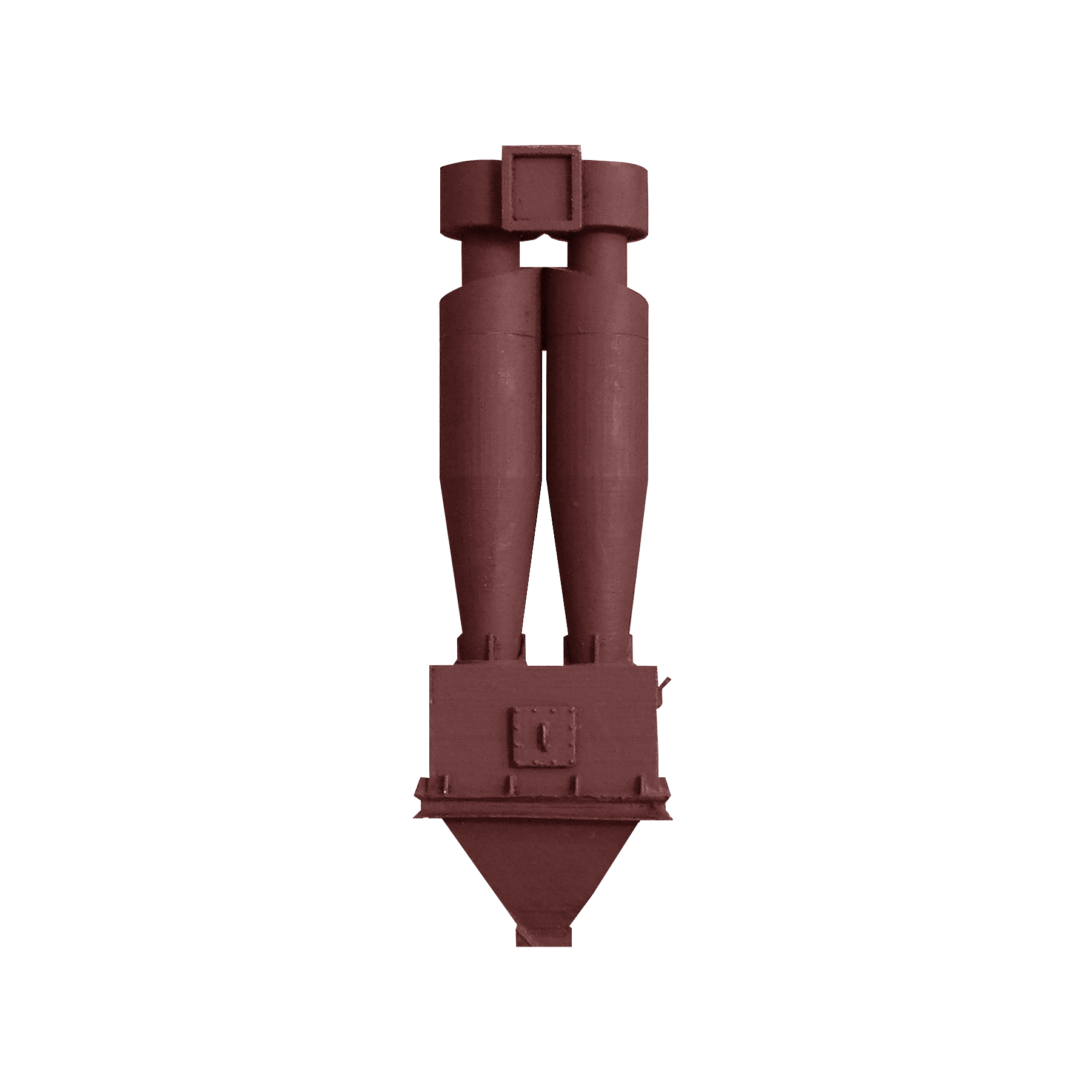

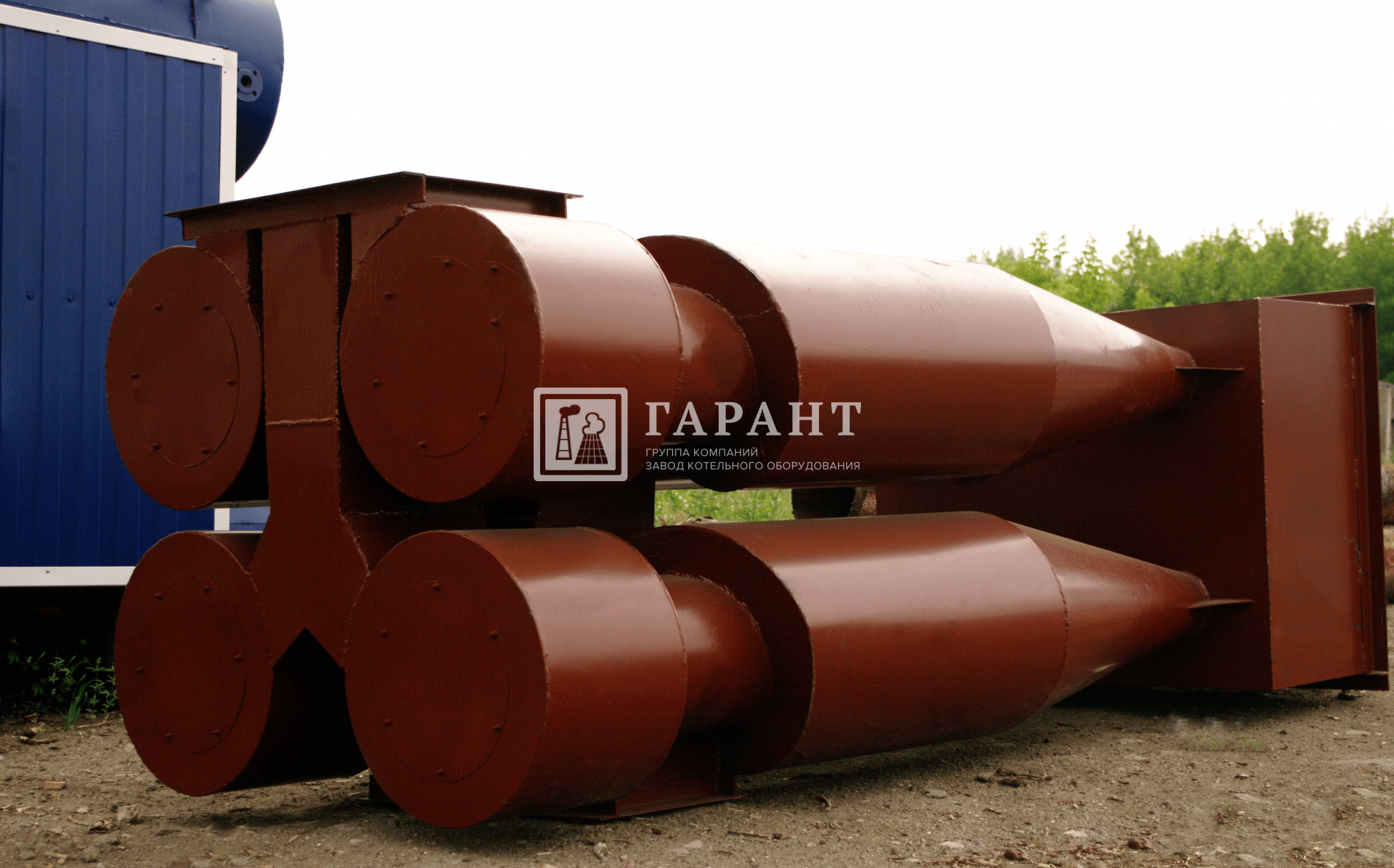

Циклоны типа ЦН – 15 предназначены для очистки воздуха и газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также очистки аспирационного воздуха. Применяются на предприятиях черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, в энергетике и т.д. применение циклонов типа ЦН – 15 недопустимо в условиях взрывоопасных сред; не рекомендуется их применять также для улавливания сильнослипающихся пылей, особенно при малых диаметрах циклонов.
|
Типоразмер |
Производительность |
Габариты (LxBxH) |
Рабочий объем бункера, м3 |
|
|
при W=2,5 м/с |
при W=4 м/с |
|||
|
ЦН-15-300УП |
630 |
1000 |
692х692х2493 |
0,17 |
|
ЦН-15-400УП
|
1100 |
1800 |
692х692х3000 |
0,146 |
|
ЦН-15-500УП |
1800 |
2800 |
790х790х3665 |
0,205 |
|
ЦН-15-600УП |
2500 |
4100 |
930х930х4382 |
0,327 |
|
ЦН-15-700УП |
3500 |
5500 |
1032х1032х5088 |
0,465 |
|
ЦН-15-800УП |
4500 |
7200 |
1115х1115х5704 |
0,56 |
|
ЦН-15-900УП |
5700 |
9200 |
1230х1230х6310 |
0,64 |
|
ЦН-15-1000УП |
7100 |
11300 |
1330х1330х6926 |
0,72 |
|
ЦН-15-1200УП |
10200 |
16200 |
1530х1530х8248 |
1,07 |
|
ЦН-15-1400УП |
13900 |
22200 |
1720х1720х9470 |
1,42 |
|
ЦН-15-300*2УП |
1270 |
2000 |
795х638х2643 |
0,2 |
|
ЦН-15-300*2СП |
1270 |
2000 |
795х638х2940 |
0,2 |
|
ЦН-15-400*2УП |
2300 |
3600 |
890724х3350 |
0,31 |
|
ЦН-15-400*2СП |
2300 |
3600 |
890х724х3580 |
0,31 |
|
ЦН-15-500*2УП |
3500 |
5600 |
1225х880х4066 |
0,5 |
|
ЦН-15-500*2СП |
3500 |
5600 |
1225х880х4320 |
0,5 |
|
ЦН-15-600*2УП |
5100 |
8100 |
1336х988х4682 |
0,6 |
|
ЦН-15-600*2СП |
5100 |
8100 |
1336х988х4780 |
0,6 |
|
ЦН-15-700*2УП |
6900 |
11100 |
1555х1020х5488 |
0,83 |
|
ЦН-15-700*2СП |
6900 |
11100 |
1555х1020х5520 |
0,83 |
|
ЦН-15-800*2УП |
9000 |
14400 |
1750х1118х6204 |
1,15 |
|
ЦН-15-800*2СП |
9000 |
14400 |
1750х1118х6170 |
1,15 |
|
ЦН-15-900*2УП |
11400 |
18300 |
1920х1180х6910 |
1,45 |
|
ЦН-15-900*2СП |
11400 |
18300 |
1920х1180х6860 |
1,45 |
|
ЦН-15-400*4УП |
4500 |
7200 |
1006х1170х3450 |
0,54 |
|
ЦН-15-400*4СП |
4500 |
7200 |
1006х1170х3700 |
0,54 |
|
ЦН-15-500*4УП |
7000 |
11300 |
1100х1330х4166 |
0,77 |
|
ЦН-15-500*4СП |
7000 |
11300 |
1100х1330х4350 |
0,77 |
|
ЦН-15-600*4УП |
10200 |
16300 |
1335х1605х4882 |
1,11 |
|
ЦН-15-600*4СП |
10200 |
16300 |
1335х1605х5000 |
1,11 |
|
ЦН-15-700*4УП |
13800 |
22000 |
1490х1855х5588 |
1,5 |
|
ЦН-15-700*4СП |
13800 |
22000 |
1490х1855х5740 |
1,5 |
|
ЦН-15-800*4УП |
18100 |
28900 |
1705х2070х6304 |
2,27 |
|
ЦН-15-800*4СП |
18100 |
28900 |
1705х2070х6390 |
2,27 |
|
ЦН-15-900*4УП |
22800 |
36600 |
1904х2324х7010 |
2,28 |
|
ЦН-15-900*4СП |
22800 |
36600 |
1904х2324х7130 |
2,28 |
|
ЦН-15-500*6УП |
10600 |
16900 |
1765х1765х4216 |
1,3 |
|
ЦН-15-500*6СП |
10600 |
16900 |
1765х1765х4550 |
1,3 |
|
ЦН-15-600*6УП |
15300 |
24400 |
2075х2075х5032 |
2 |
|
ЦН-15-600*6СП |
15300 |
24400 |
2075х2075х5350 |
2 |
|
ЦН-15-700*6УП |
20800 |
33100 |
2350х2350х5688 |
2,67 |
|
ЦН-15-700*6СП |
20800 |
33100 |
2350х2350х6040 |
2,67 |
|
ЦН-15-800*6УП |
27100 |
43300 |
2555х2555х6504 |
3,82 |
|
ЦН-15-800*6СП |
27100 |
43300 |
2555х2555х6840 |
3,82 |
|
ЦН-15-900*6УП |
34300 |
54900 |
2860х2860х7360 |
5,55 |
|
ЦН-15-900*6СП |
34300 |
54900 |
2860х2860х7760 |
5,55 |
|
ЦН-15-500*8УП |
14100 |
22600 |
2300х2024х4366 |
2,33 |
|
ЦН-15-500*8СП |
14100 |
22600 |
2300х2024х4900 |
2,33 |
|
Наиме-нование изделия |
Номиналь-ная производи-тельность, м3/ч |
Коэффи-циент очистки, % |
Расч. темпера-тура на входе, оС |
Аэродин. сопротив-ление, кгс/см2 |
Запыл. поступлен. газов, г/м3 |
Расчетн. давление внутри циклона, Па (кгс/м3), не более |
Габариты (LxBxH), мм |
Масса, кг |
Применяемость к котлам |
|
ЦБ-16 |
6500-11000 |
80-92 |
300 |
100-150 |
600 |
4х104(0,4) |
1800х1325х 3095 |
1670 |
ДКВр2,5-13 УСШ2,5-14 КЕ2,5-14СО |
|
ЦБ-25 |
14000-18000 |
3112х2050х 1720 |
1930 |
КЕ1-14С ДКВр4-13С |
|||||
|
ЦБ-42 |
23000-30000 |
80-92 | 300 | 100-150 | 600 | 4х104(0,4) |
2355х2300х 3300 |
2920 |
ДКВр6,5-13 КЕ6,5-14СО КЕ6,5-14МТО |
|
ЦБ-49 |
30000-36000 |
3280х2705х 2300 |
4084 |
ДКВр10-13 КЕ10-14С |
|||||
|
ЦБ-16М |
6500-11000 |
92-95 |
300 | 100-150 | 600 | 4х104(0,4) |
1800х1386х 3125 |
1996 |
ДКВр2,5-13 УСШ2,5-14 КЕ2,5-14СО |
|
ЦБ-25М |
14000-18000 |
2000х1735х 3240 |
2785 |
КЕ4-14С ДКВр4-13С |
|||||
|
ЦБ-42М |
23000-30000 |
92-95 | 300 | 100-150 | 600 | 4х104(0,4) |
2355х2300х 3300 |
4419 |
ДКВр6,5-13 КЕ6,5-14СО КЕ6,5-14МТО |
|
ЦБ-49М |
30000-36000 |
2705х2315х 3380 |
4866 |
ДКВр10-13 КЕ10-14С |
|||||
|
ЦБ-20 |
11000-14000 |
80-95 |
1760х1590х 3120 |
2042 |
КВМ-3,5ТТ |
||||
|
ЦБ-30 |
18000-23000 |
1995х1930х 3110 |
2857 |
ДКВр-6,5-13 КЕ-6,4-14 |
|||||
|
ЦБ-56 |
36000-43000 |
3050х2295х 3300 |
4951 |
КЕ-25-14 |
|
Наиме-нование изделия |
Количество секций |
Количество элементов |
Диаметр циклонного элемента |
Расход газа макс, м3/с |
Габариты(LxBxH), мм |
Масса, т, с системой рециркуляции |
Масса, т, без системы рециркуляции |
|
БЦ-512- -1-(4х4) |
1 |
16 |
512 |
12,35 |
7435х3560х7075 |
11,1 |
10,7 |
|
БЦ-512- -1-(4х6) |
1 |
24 |
512 |
18,5 |
6050х3560х7075 |
16,7 |
15,2 |
|
БЦ-512- -2-(6х5) |
2 |
30 |
512 |
23,2 |
5585х4550х7410 |
21,5 |
17,8 |
|
БЦ-512- -2-(6х6) |
2 |
36 |
512 |
27,8 |
6225х4550х7410 |
24,0 |
21,3 |
|
БЦ-512- -2-(6х7) |
2 |
42 |
512 |
32,4 |
6568х4550х7410 |
26,6 |
24,9 |
|
БЦ-512- -2-(6х8) |
2 |
48 |
512 |
37,0 |
6050х6460х7075 |
45,3 |
41,7 |
|
БЦ-512- -3-(12х6) |
3 |
72 |
512 |
55,6 |
6050х9210х7075 |
65,6 |
61,3 |
|
БЦ-512- -4-(8х12) |
4 |
96 |
512 |
74,1 |
9970х6460х7575 |
61,7 |
54,7 |
|
БЦ-512- -6-(12х12) |
6 |
144 |
512 |
111,2 |
9970х9360х7575 |
88,8 |
78,0 |

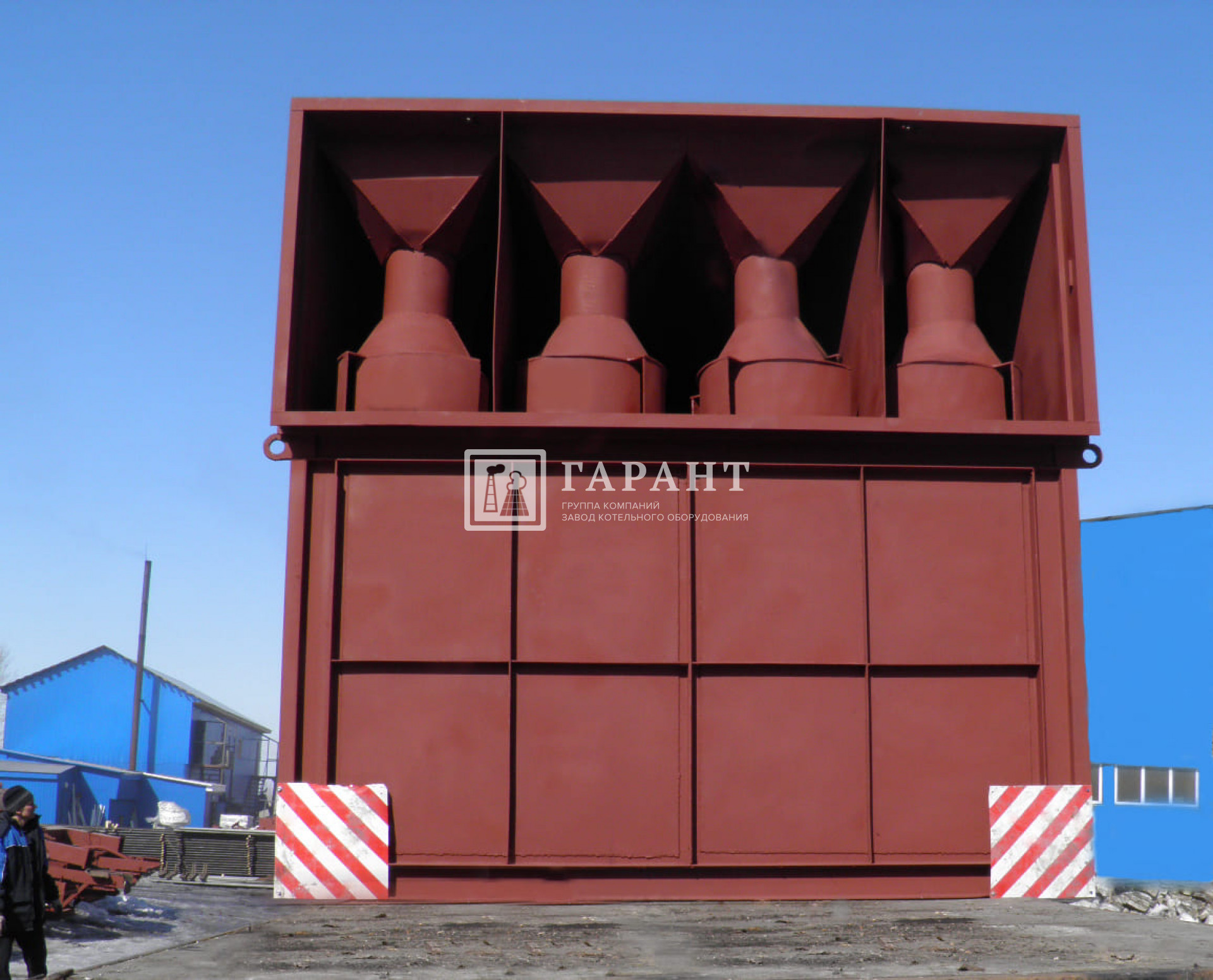

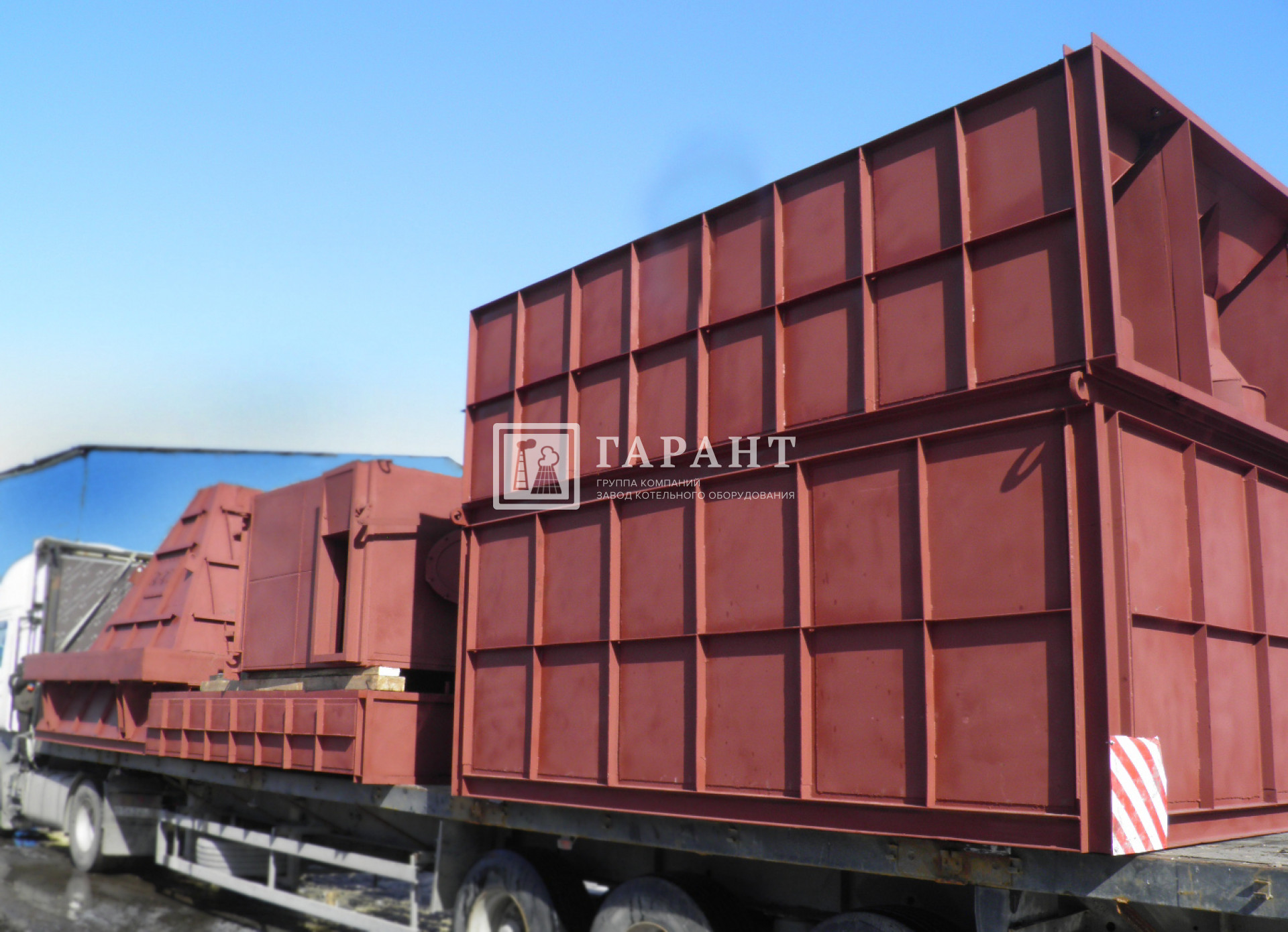

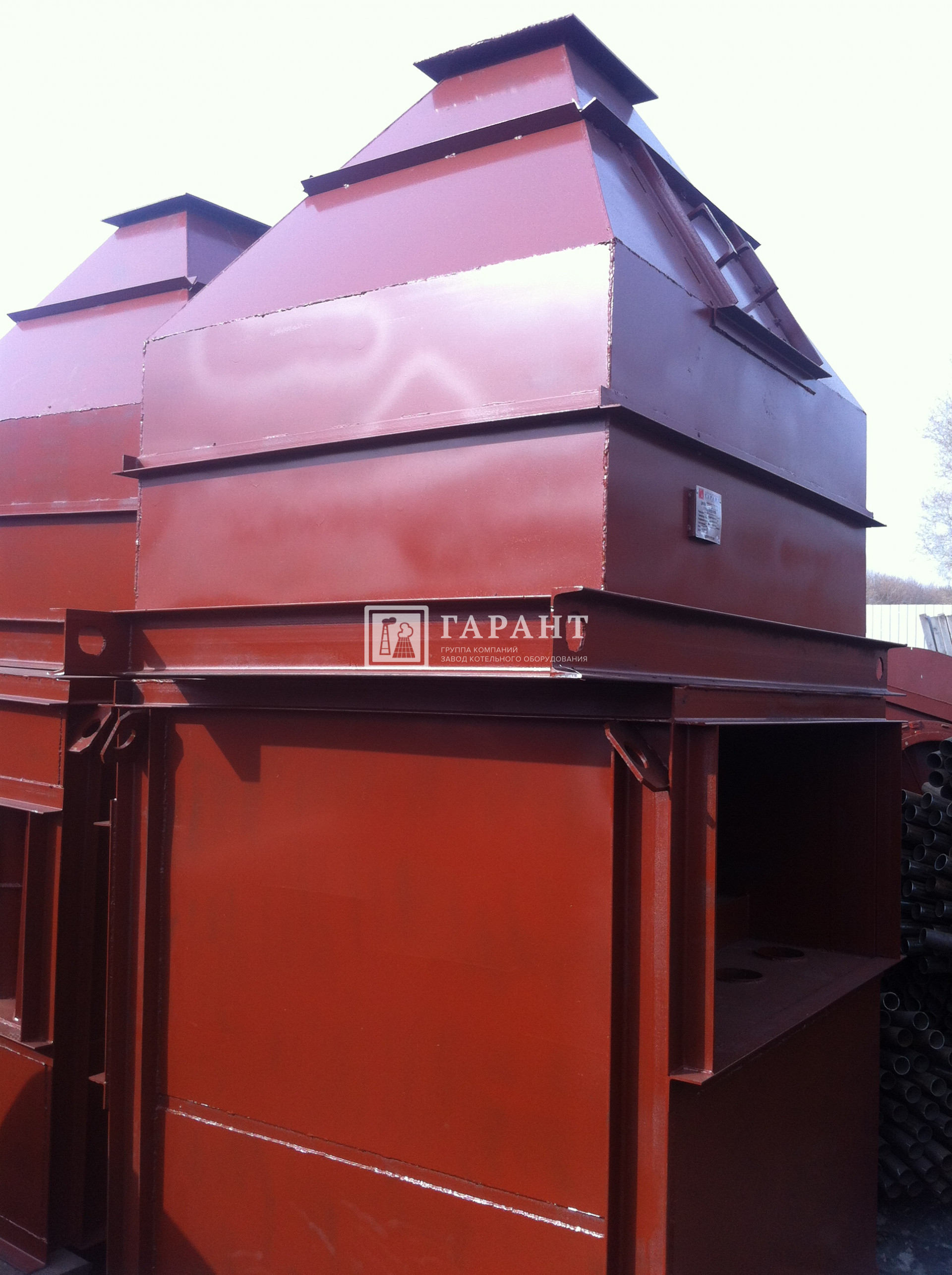

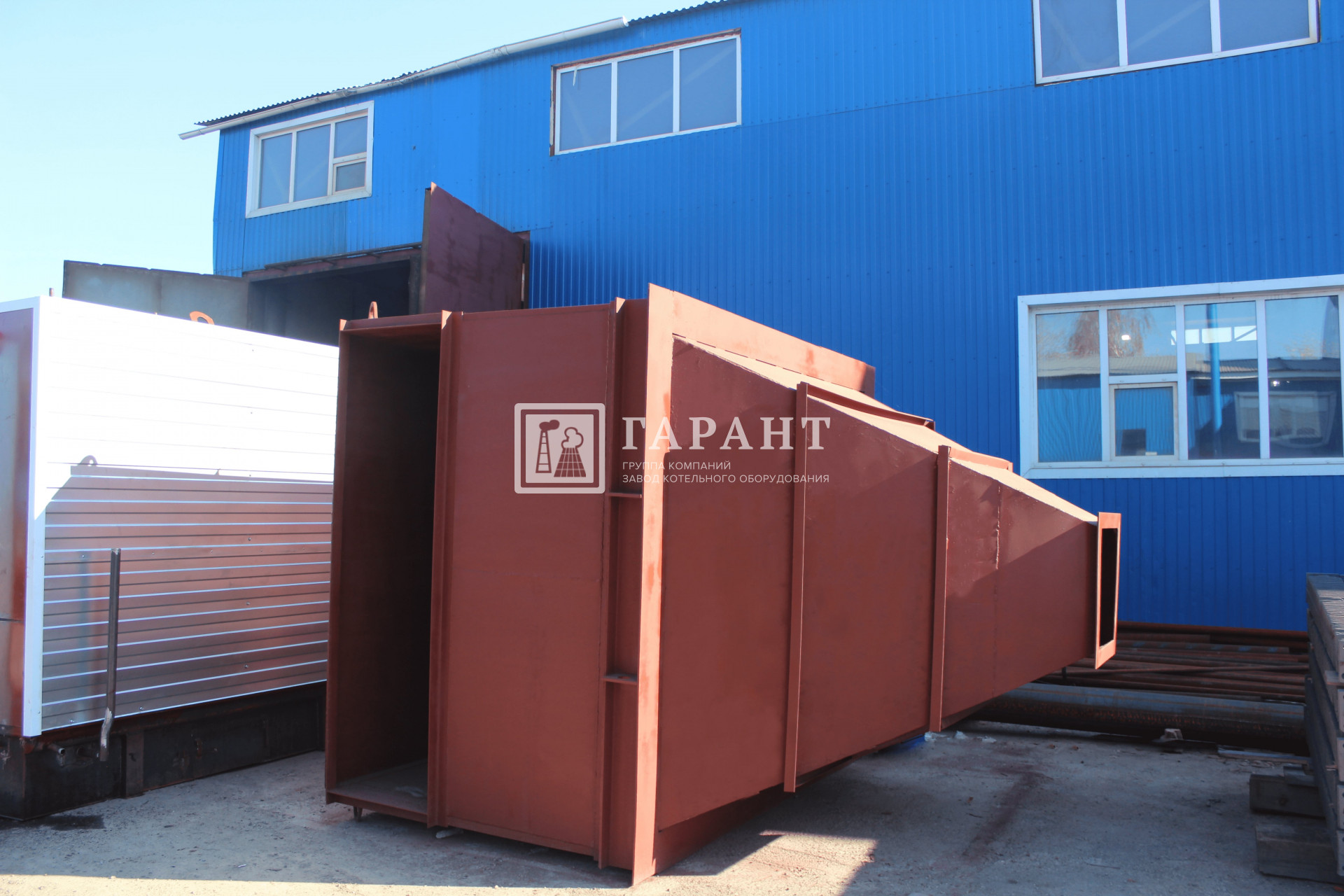

Золоуловители батарейные (БЦ-259)
Золоуловители предназначены для сухого улавливания золы, уносимой газами из топок паровых и водогрейных стационарных котлов при сжигании твердых золосодержащих топлив. Золоуловитель компонуется из батарей циклонных элементов, которые обеспечивают надежную работу установки при работе котлов на многозольных топливах.
Золоуловитель БЦ-259 имеют КПД=90% при гидравлическом сопротивлении 1200 Па. Высокий уровень очистки дымовых газов обеспечивается значительным закручиванием зологазового потока посредством четырехзаходного улиточного завихрителя.
Конструкция золоуловителя позволяет осуществлять дистанционное управление заслонками шиберов в зависимости от рабочей нагрузки котла.
|
Наименование изделия |
Диаметр циколонного элемента |
Количество элементов |
Расход газа макс.., м3/с |
Диапазон изменения нагрузки, % |
Габариты (LxBxH), мм |
Масса, кг |
|
БЦ-259-(3х2) |
259 |
6 |
1,11 |
60-100 |
1160х1500х3500 |
1820 |
|
БЦ-259-(3х3) |
259 |
9 |
1,66 |
60-100 |
1585х1500х3450 |
2400 |
|
БЦ-259-(4х3) |
259 |
12 |
2,2 |
60-100 |
2624х1932х4480 |
3200 |
|
БЦ-259-(4х4) |
259 |
16 |
2,95 |
60-100 |
2624х1932х4480 |
3600 |
|
БЦ-259-(4х5) |
259 |
20 |
3,69 |
60-100 |
2624х1932х4480 |
4000 |
|
БЦ-259-(6х4) |
259 |
24 |
4,44 |
60-100 |
1984х2762х4265 |
4740 |
|
БЦ-259-(6х5) |
259 |
30 |
5,55 |
60-100 |
2404х2762х4265 |
5500 |
|
БЦ-259-(6х6) |
259 |
36 |
6,66 |
60-100 |
2840х2762х4265 |
6270 |
|
БЦ-259-(6х7) |
259 |
42 |
7,77 |
60-100 |
3244х2762х5085 |
7300 |
|
БЦ-259-(6х8) |
259 |
48 |
8,88 |
60-100 |
3654х2762х5085 |
8010 |
Золоуловители батарейные (БЦ-2)
|
Типоразмер золоуловителя |
Количество элементов в батарее |
Расход газа при 1500С, м3/с (не более) |
Габариты (LxBxH), мм |
Масса, кг |
||||
|
По длине |
По ширине |
Всего |
При сопротивлении, кг/м2 (ПА) |
|||||
|
∆р=45 (450) |
∆р=60 (600) |
|||||||
|
БЦ-2-4х(3+2) |
4 |
3+2 |
20 |
4,18 |
4,84 |
2130х1400х1610 |
3000 |
|
|
БЦ-2-5х(3+2) |
5 |
3+2 |
25 |
5,25 |
6,07 |
2410х1400х1610 |
3650 |
|
|
БЦ-2-5х(4+2) |
5 |
4+2 |
30 |
6,28 |
7,25 |
2410х1400х1890 |
4150 |
|
|
БЦ-2-6х(4+2) |
6 |
4+2 |
36 |
7,55 |
8,72 |
2690х1400х1890 |
4900 |
|
|
БЦ-2-6х(4+3) |
6 |
4+3 |
42 |
8,77 |
10,15 |
2895х1600х2170 |
5500 |
|
|
БЦ-2-7х(5+3) |
7 |
5+3 |
56 |
11,72 |
13,58 |
3175х1600х2450 |
7150 |
|
|
Наиме-нование изделия |
Номинальная производительность, м3/ч |
Коэффициент очистки, % |
Номинальная температура газа на входе, оС |
Номинальное аэродинамическое сопротивление, мм.вод.ст. |
Сечение входного отверстия, мм |
Сечение выходного отверстия, мм |
Габариты(LxBxH), мм |
Направление газового потока |
Масса золоуловителя (циклона), кг |
|
|
ЗУ |
ЗУ 1 |
8000 |
80-92 |
250 |
70 |
450х800 |
Ø490 |
1030х1300х2720 |
Правое |
370 |
|
ЗУ 2 |
левое |
|||||||||
|
ЗУ 1 |
ЗУ 1-1 |
3375 |
80-92 |
280 |
60 |
280х500 |
Ø380 |
710х608х1350 |
Правое или левое |
180 |
|
ЗУ 1-2 |
6750 |
280х1000 |
710х1108х1350 |
комбинироанное |
240 |
|||||
|
ЗУ 2 |
ЗУ 2-1 |
1200 |
80-92 |
270 |
70 |
240х470 |
Ø335 |
875х750х1875 |
Правое |
130 |
|
ЗУ 2-2 |
левое |
|||||||||
