Топка (топочное устройство) – техническое устройство, предназначенное для преобразования химической энергии предварительно подготовленного топлива в тепловую, для частичной передачи этой тепловой энергии рабочему телу и для отвода продуктов сгорания от топочного объема.
Надежность работы котла во многом зависит от конструкции и работы топочных устройств. В зависимости от вида сжигаемого топлива и расположения относительно котла топочные устройства имеют различную конструкцию.
Топки классифицируются:
- по способу расположения их относительно котла - на внутренние, внешние (нижние) и выносные;
- по способу сжигания топлива - на слоевые (для твердого топлива), где топливо горит в слое на колосниковой решетке; камерные (для газообразного, жидкого, пылеобразного твердого топлива), где топливо горит во взвешенном состоянии; шахтные (для торфа и дров);
- по способу удаления шлака камерные топки для пылевидного топлива - на топки с твердым и жидким шлакоудалением;
- по способу загрузки топлива и организации обслуживания - на ручные; полумеханические и механические.
Слоевые топочные устройства

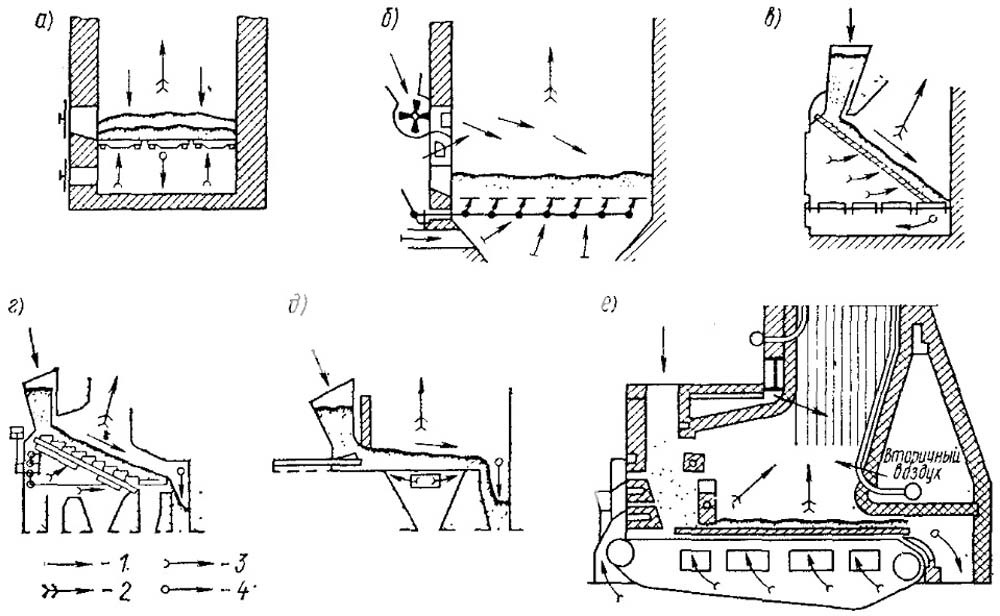

Топки для твердого топлива можно разделить на несколько видов:
- неподвижной колосниковой решеткой и неподвижным слоем топлива (а, б);
- с неподвижной колосниковой решеткой и перемещением топлива по решетке (в, г, д);
- с подвижной колосниковой решеткой и движущимся вместе с ней слоем топлива (е).
Наименование изделия |
Активная площадь колосниковой решетки, м2 |
Габариты (LxBxH), мм |
Тип применяемых котлов |
Масса, кг |
Топка ручная ТР-0,96х1,6 |
1,25 |
3100х1240х1065 |
ДСЕ-1,6-14Р |
1200 |
Топка ручная ТР-1,15х1,6 |
1,8 |
3438х1432х1065 |
КВм-1,6ТТ |
1400 |
Топка с мех. шурующей планкой ТШПМ-1,5 |
1,25 |
4500х860х2530 |
КВм-1,4ТТ |
1400 |
Топка с мех. шурующей планкой ТШПМ-2,0 |
1,75 |
4500х1180х2530 |
ДСЕ-2,5-14 |
1600 |
Топка с мех. шурующей планкой ТШПМ-2,5 |
2,34
|
5300х1180х2530 5300х1180х2530 |
ДСЕ-2,5-14Шп ДКВр-2,5-13С |
2400 |
Топка ПТЛ-РПК-2-1,8/1,525 |
3,8 |
3085х2060х2600 |
КЕ-2,5-14С |
2890 |
Топка ПТЛ-РПК-2-1,8/2,135 |
2,8 |
3700х2060х2600 |
ДКВр-4-13С
|
3270 |
Топка ПТЛ-РПК-2-2,66/2,44 |
6,5 |
4000х2790х2600 |
ДКВр-6,5-13С |
5470 |
Топка ПТЛ-РПК-2-2,66/3,66 |
9,7 |
4840х2790х2600 |
ДКВр-10-13С |
6790 |
Топки с ленточной решеткой ТЛЗМ
Топки механические ТЛЗМ предназначены для сжигания твёрдого топлива в паровых котлах паропроизводительностью до 10 т/ч, в водогрейных котлах теплопроизводительностью до 6 МВт. Топки работают по принципу непрерывного заброса топлива на горящий слой, что в сочетании с обратным движением цепной ленточной решётки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение. Особенностью топок является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объёме. Конструкция топки позволяет автоматизировать процесс горения.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Диапазон изменения нагрузки, % |
25-100 |
Коэффициент избытка воздуха за топкой |
не более 1,3-1,5 |
Потери тепла от химического недожога, % |
не более 0,75 |
Потери тепла от механического недожога, %, |
не более 10,0 |
Основной вид топлива |
каменные и бурые угли |
Влажность топлива, % |
до 40 |
Зольность топлива, % |
до 35 |
Содержание мелочи (0-6 мм), % |
до 60 |
Максимальный размер куска, мм |
до40 |
В комплект топки входят: питатели топлива, редуктор, предтопок.
Наименование изделия |
Активная площадь колосниковой решетки, м2 |
Габариты (LxBxH), мм |
Тип применяемых котлов |
Масса, кг |
Ширина колосникового полотна, мм |
Питатель топлива, тип |
Количество питателей, шт |
Топка ТЛЗМ-1,87/2,4 |
3,3 |
3600х2300х3175 |
КЕ-4-14С |
9900 |
1870 |
ПТЛ-400/ЗП-400 |
2 |
Топка ТЛЗМ-1,87/3,0 |
4,4 |
4550х2300х3175 |
КЕ-6,5-14С |
10500 |
1870 |
||
Топка ТЛЗМ-1,87/4,0 |
6,3 |
5500х2300х3175 |
КВТС-6,5-150 |
12400 |
1870 |
ПТЛ-600/ЗП-600 |
|
Топка ТЛЗМ-2,7/3,0 |
6,4 |
4550х3090х3175 |
ДКВр-6,5-13С КЕ-10-14С |
14200 |
2700 |
||
Топка ТЛЗМ-2,7/4,0 |
9,1 |
5550х3090х3175 |
ДКВр-10-13С ДКВр-10-23С |
21100 |
2700 |
Топки с чешуйчатой решеткой ТЧЗМ
Топки механические ТЧЗМ предназначены для сжигания твёрдого топлива в паровых котлах паропроизводительностью до 25 т/ч, в водогрейных котлах теплопроизводительностью до 35 МВт, могут применяться в промышленных печах. Топки работают по принципу непрерывного заброса топлива на горящий слой, что в сочетании с обратным движением цепной чешуйчатой решётки обеспечивает нижнее зажигание по всей площади колосникового полотна и стабильное горение. Особенностью топок является совмещение механического, как основного, и пневматического заброса топлива, позволяющего оптимизировать горение пылевых фракций в топочном объёме. Конструкция топки позволяет автоматизировать процесс горения топки.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Диапазон изменения нагрузки, % |
25-100 |
Коэффициент избытка воздуха за топкой |
не более 1,35-1,5 |
Потери тепла от химического недожога, % |
не более 0,5 |
Потери тепла от механического недожога, %, |
не более 7,0 |
Основной вид топлива |
каменные и бурые угли |
Влажность топлива, % |
до 40 |
Зольность топлива, % |
до 35 |
Содержание мелочи (0-6 мм), % |
до 60 |
Максимальный размер куска, мм |
до40 |
Наименование изделия |
Габариты (LxBxH), мм |
Масса, кг |
Расстояние между осями валов, мм |
Топка ТЧЗМ -2-2,7/4,0 |
5620х2700х3175 |
21200 |
4000 |
Топка ТЧЗМ-2-2,7/5,6 |
7190х2700х3175 |
25300 |
5600 |
ТЧЗМ-2-2,7/6,5 |
8120х2700х3175 |
28800 |
6500 |
ТЧЗМ-2-2,7/8,0 |
9620х2700х3175 |
33400 |
8000 |
В комплект топки входят: питатели топлива, редуктор, предтопок, обмуровочный материал.
В комплект полотна входят: колосники, ролики, держатели, валики соединительные, комплект цепей, уплотнения, пальцы, шплинты.

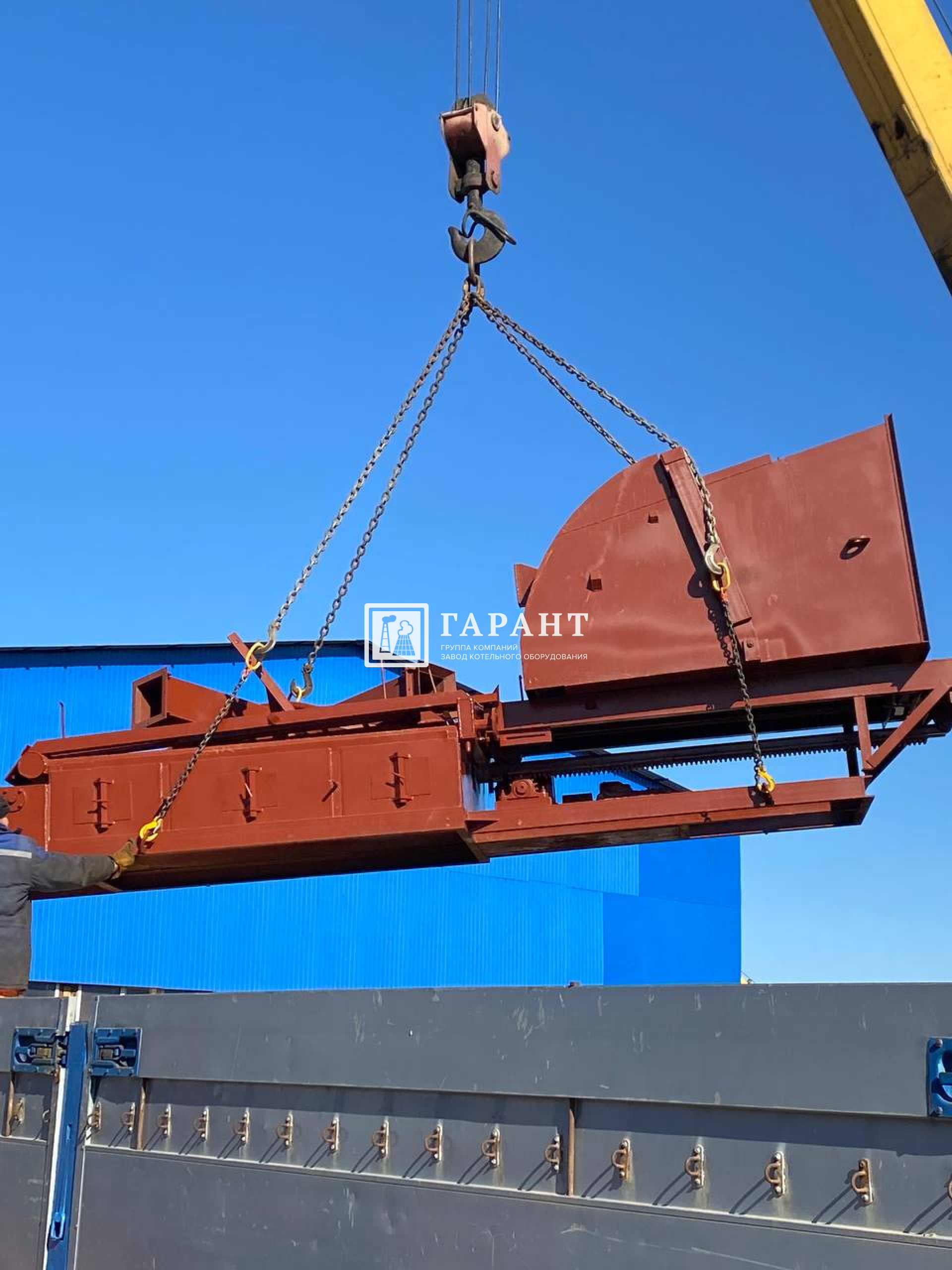

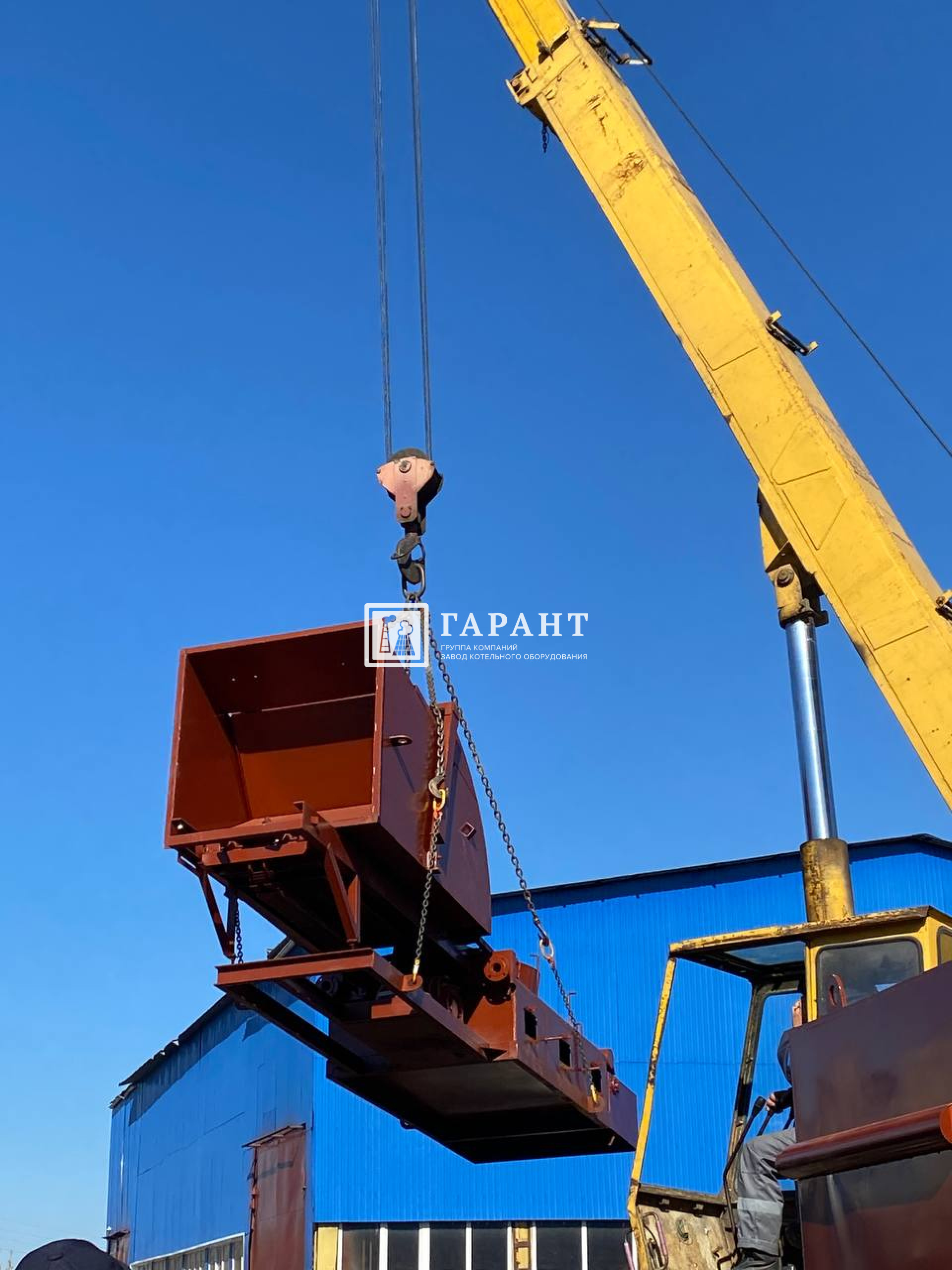

Топки с шурующей планкой механическая моноблочная типа «ТШПМ»
Топки ТШПм предназначены для сжигания каменных и бурых углей. Комплектуется с паровыми котлами производительностью от 1 до 3 т/ч и водогрейными котлами теплопроизводительностью от 1 до 2 МВт. Топка состоит из топливного бункера, водоохлаждаемой колосниковой решетки, шурующей планки с электромеханическим приводом, вентилятора. Устанавливается в котельных, оборудованных системой подачи топлива в бункер топки и системой золоудаления, полностью механизирует ручной труд кочегара и обеспечивает автоматическую работу по заданному циклу в системе автоматики котла. Топка конструктивно усовершенствована, повышена надежность узлов и безотказность в эксплуатации. Комплектуется с котлами КВм-1,25ТТ, КВм-1,8ТТ, КВм-2,0ТТ, КВм-2,5ТТ, КВм-3,15ТТ, ДСЕ-2,5-14Шп; существует возможность модернизации под другие виды котлов и нетрадиционные виды топлива.
Наименование |
Активная площадь колосниковой решетки, м2 |
Габариты (LxBxH), мм |
Тип применяемых котлов |
Масса, кг |
Топка механическая с шурующей планкой ТШПм-1,5 с вентилятором поддува |
1,25 |
4200x1100x2500 |
КВм-1,25ТТ КВм-1,6ТТ |
1400 |
Топка механическая с шурующей планкой ТШПм-2,0 с вентилятором поддува |
1,75 |
4500x1180x2500 |
КВм-1,8ТТ КВм-2,0ТТ |
1600 |
Топка механическая с шурующей планкой ТШПм-2,5 с вентилятором поддува |
2,34 |
5300x1180x2500 |
КВм-2,5ТТ |
2400 |
Топка механическая с шурующей планкой ТШПм-3,15 с вентилятором поддува |
2,9 |
5300х1680х2500 |
КВм-3,15ТТ |
3100 |
Топка механическая моноблочная 0,8 МВт и топка механическая 1,45 МВт предназначены для установки под стальными и чугунными котлами шатрового типа теплопроизводительностью 0,8-1,45 МВт с абсолютным давлением воды до 0,7 МПа и температурой до 115 0С.
Топки могут работать на сортированных и рядовых каменных и бурых углях в котельных, оборудованных системами водоподготовки, топливоподачи и золоудаления. Топки состоят из водоохлаждаемой колосниковой решетки, шурующей планки с электромеханическим приводом, топливного бункера, вентилятора, коллектора вторичного дутья и шкафа управления. Топливо подается из бункера на колосниковую решетку, где происходит шуровка, перемещение горящего слоя и сброс очаговых остатков. При этом автоматически контролируются температура воды и ее давление, а также разрежение в топке.
Наименование показателя |
Значение |
Номинальная теплопроизводительность, МВт
|
1,45 |
Диапазон изменения нагрузки, % |
36-110 |
Коэффициент избытка воздуха, не более |
1,4 |
Вид топлива |
каменный и бурый угли |
Рабочее давление воды, МПа, не более |
0,6 |
Температура воды на входе, °С, не более |
90 |
Активная площадь колосникового полотна решетки, м2 |
1,2 |
Ширина колосникового полотна решетки, мм |
970 |
Средний срок службы, лет |
10 |
Масса, кг |
1900 |
Габаритные размеры, мм, не более длина (без топочного фронта) ширина высота |
4300 1100 2700 |
Режим работы |
ручной, автоматический |
