Котлы жаротрубные паровые на жидком и газообразном топливе

Группа Компаний «Гарант» производит стальные жаротрубные паровые котлы мощностью от 100 до 3000 пара кг/ч. Котлы предназначены для получения пара с допустимым давлением пара до 0,07 МПа для пароснабжения различных технологических процессов предприятий, а также парового отопления зданий и сооружений.

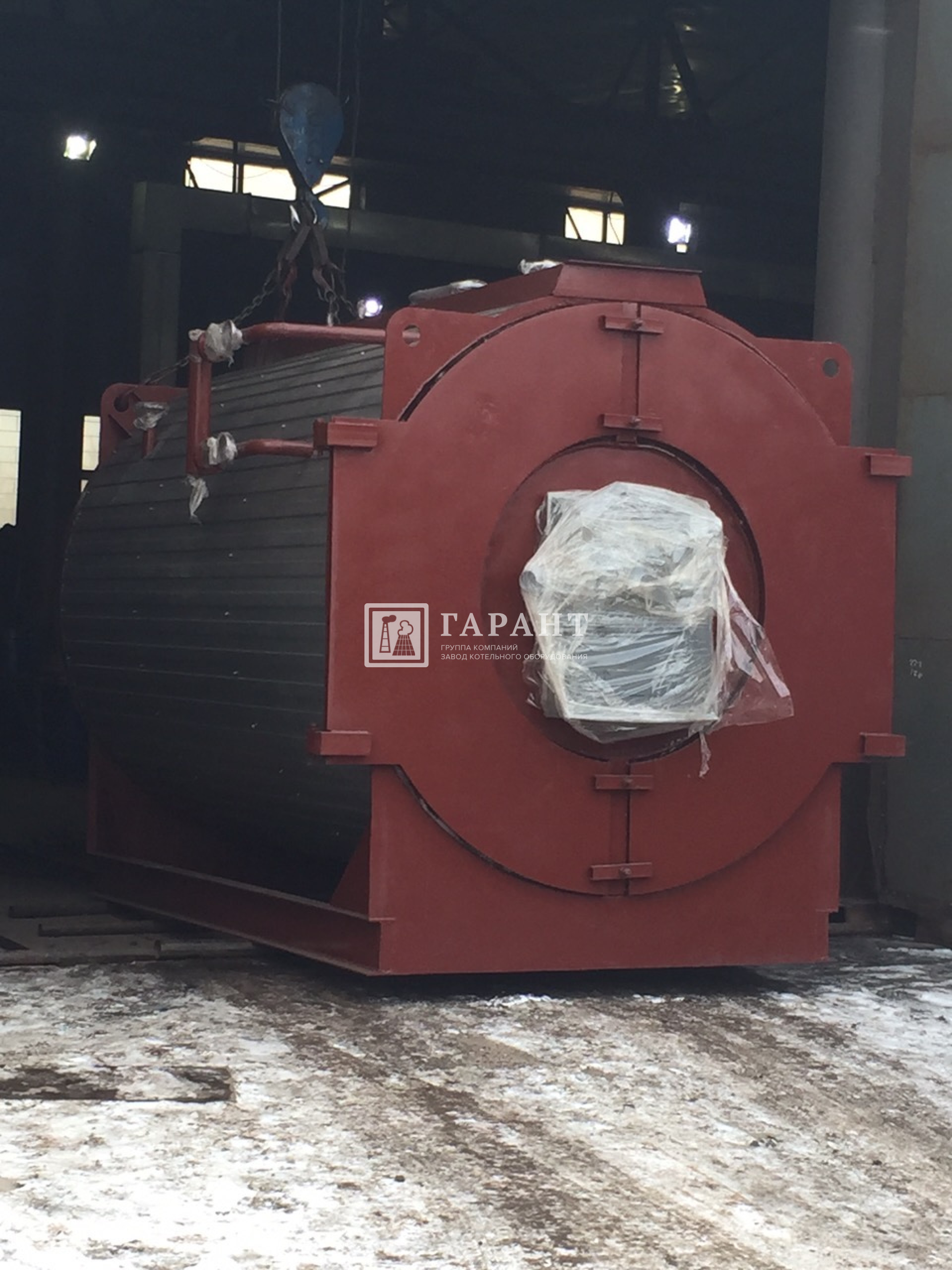

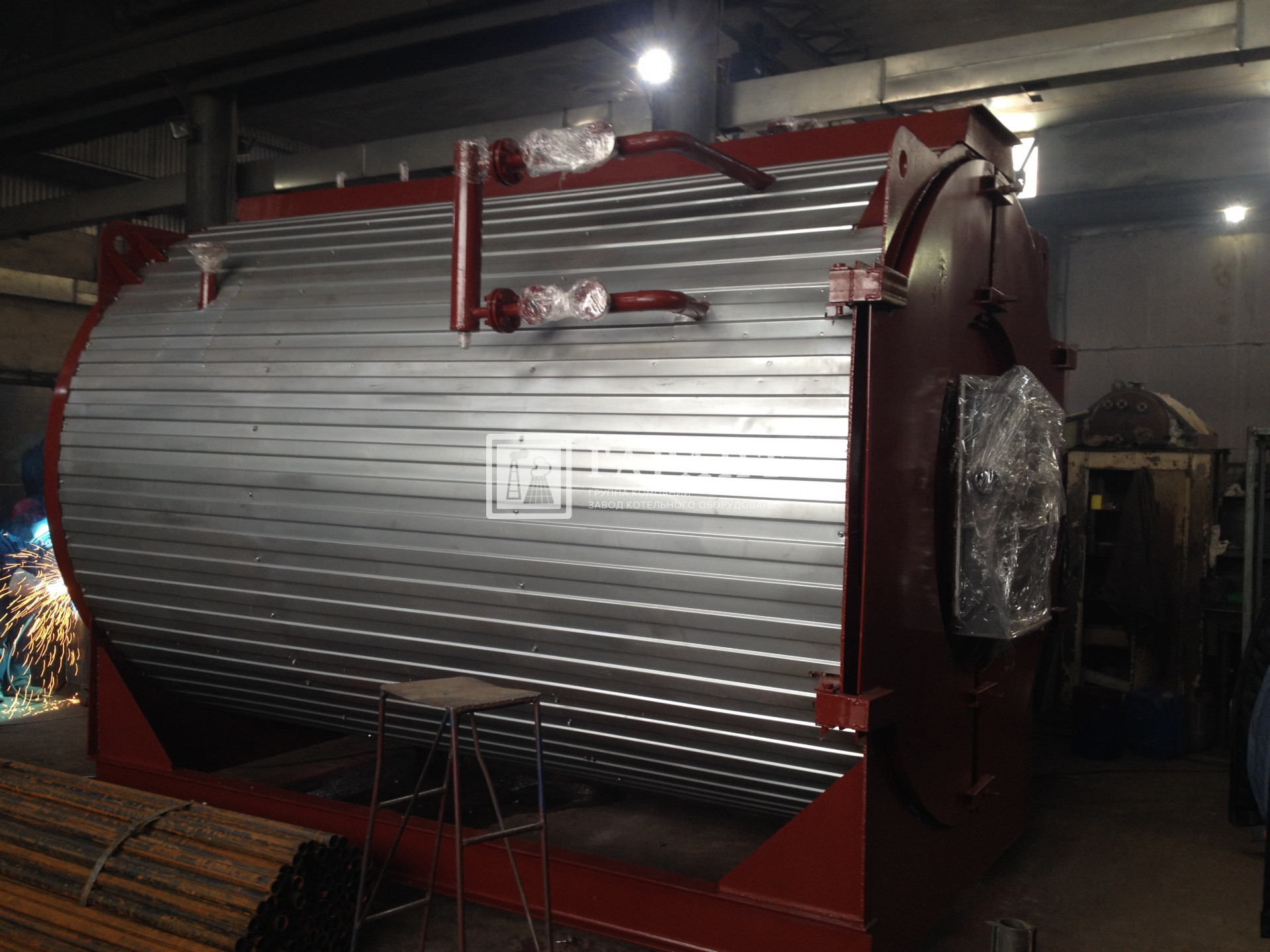

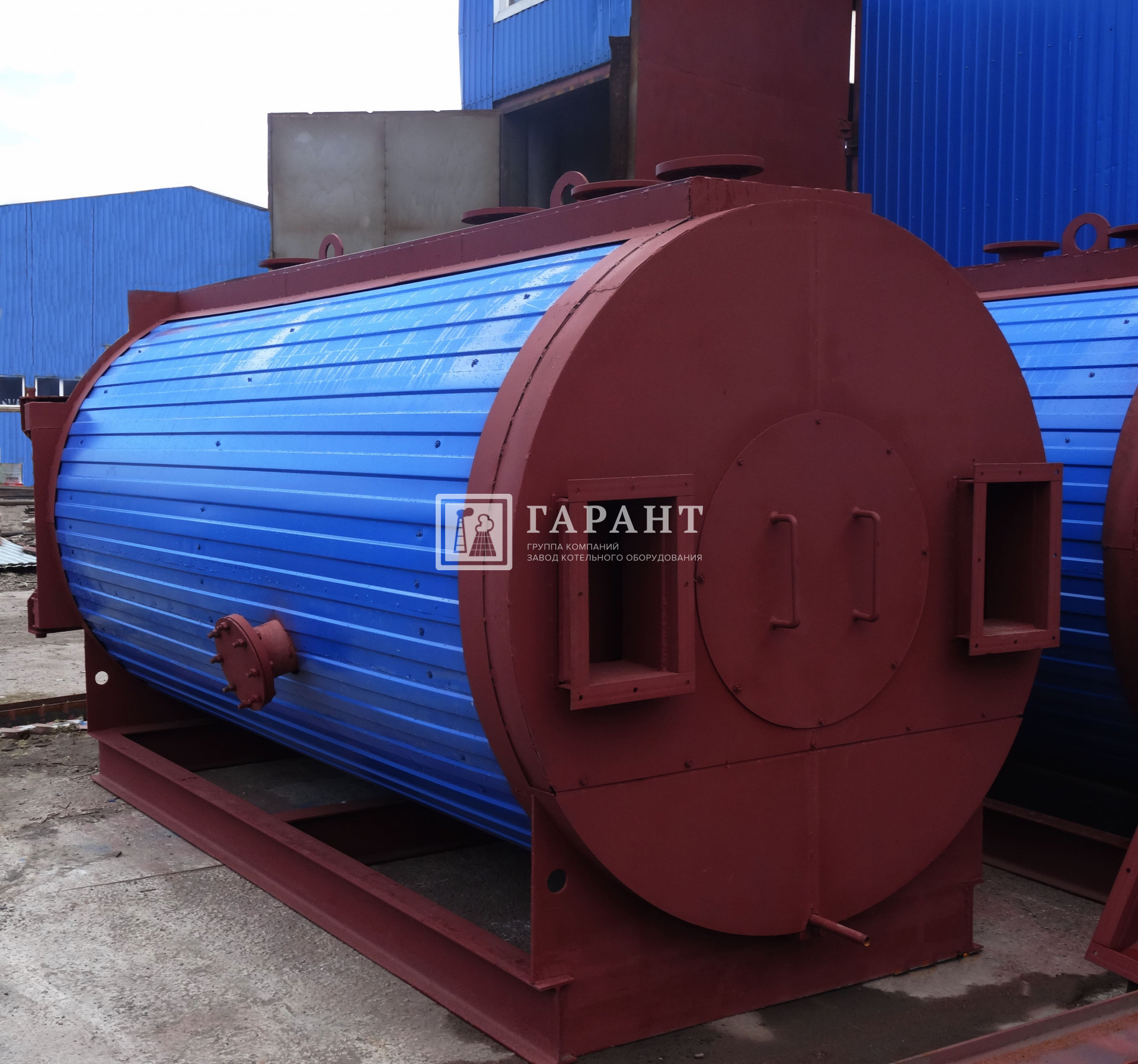

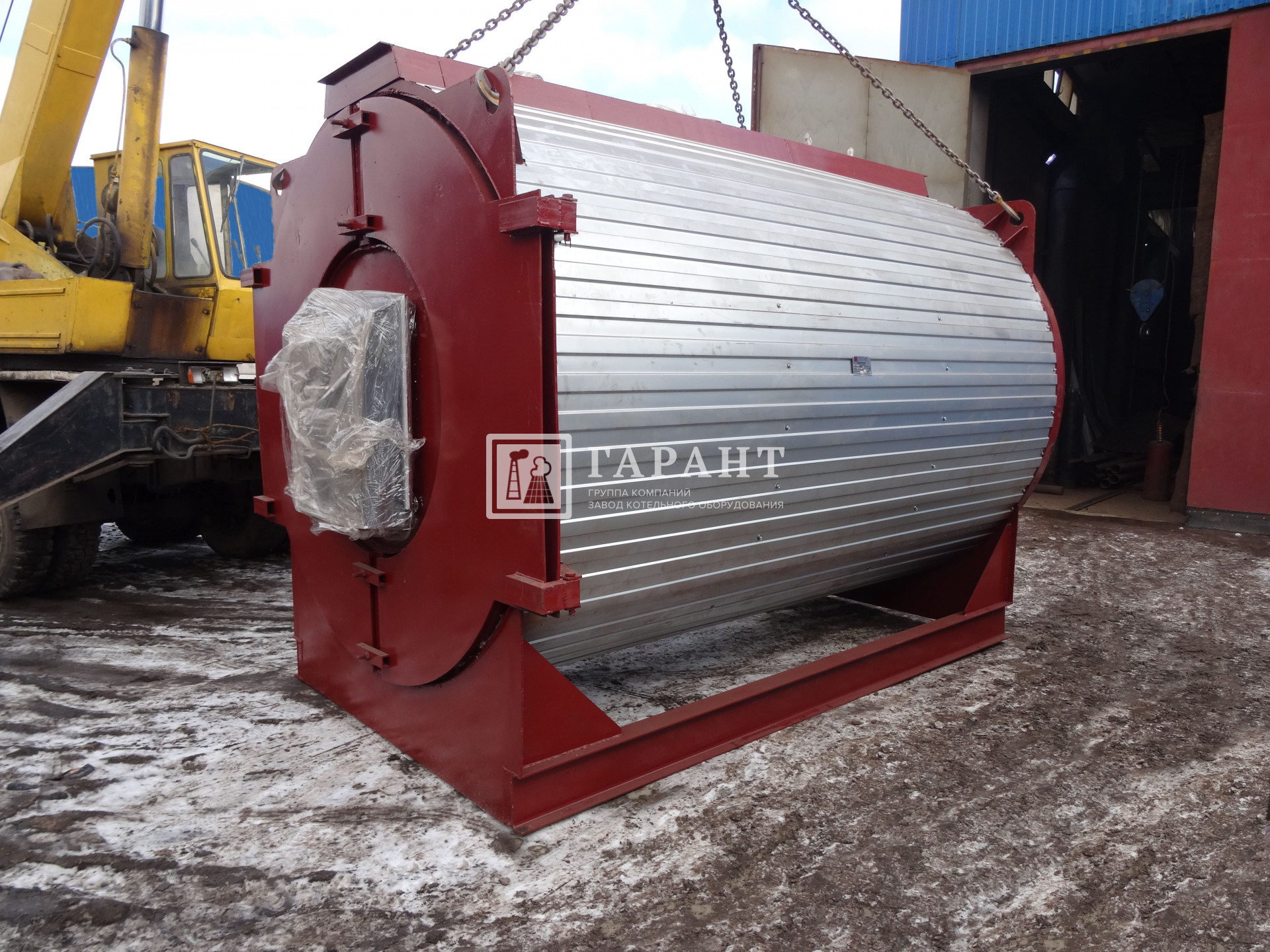

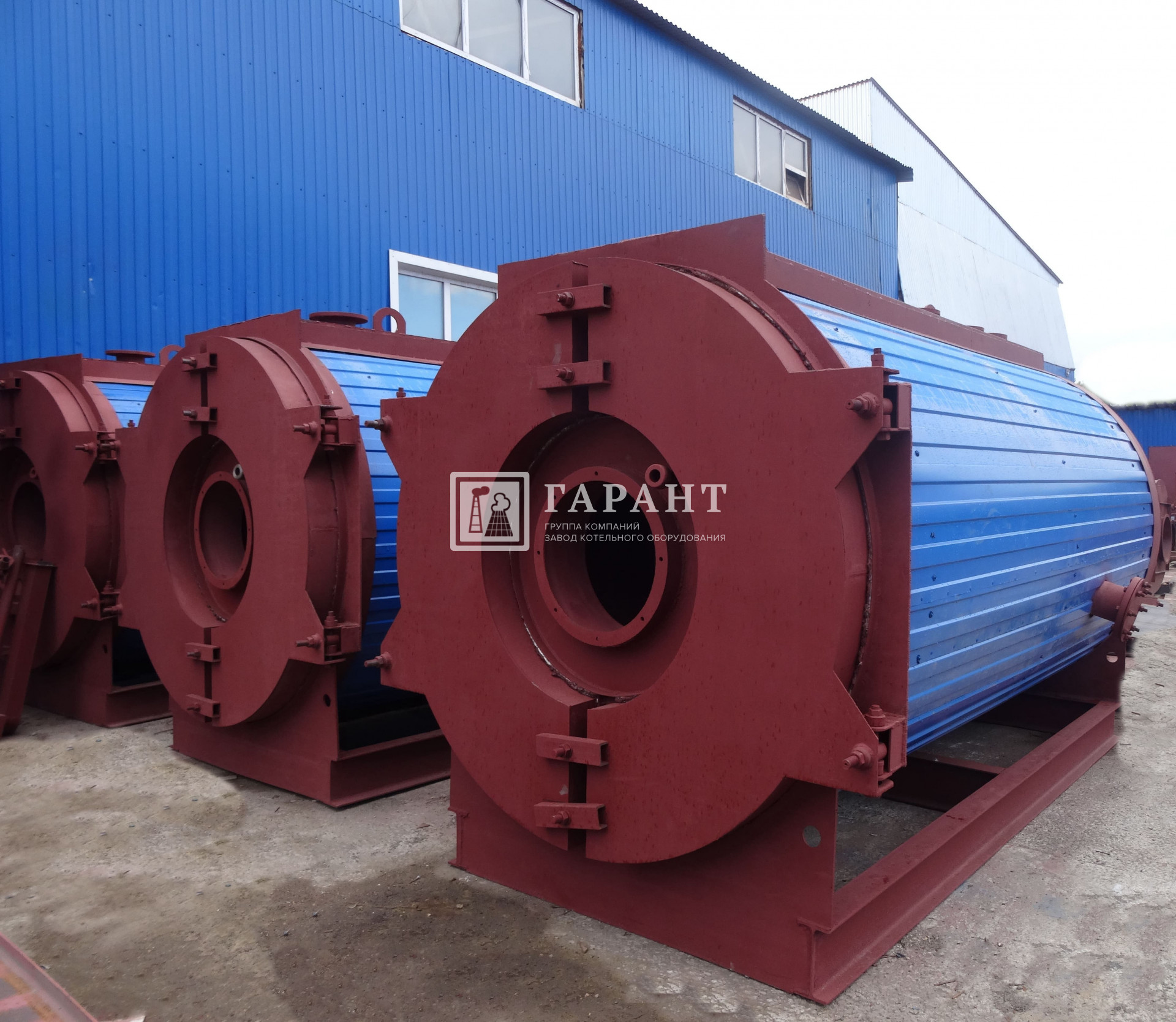

Котел состоит из корпуса, передней крышки, короба для отвода дымовых газов, опор, теплоизоляции и декоративного кожуха. Корпус котла— цилиндрической формы, включает в себя топочную камеру, переднюю и заднюю трубные доски, конвективный газоход и наружную обечайку. Топочная камера — цилиндрическая, выполнена в виде жаровой трубы. Конвективный газоход котла образован из дымогарных трубок. Между пучками дымогарных труб для осмотра и очистки котла по водяной стороне сохранено пространство. В качестве дымогарных труб используются цельнотянутые трубы. Декоративная обшивка выполнена из крашенной стеновой панели.

Жаротрубный паровой котел особенно эффективен при использовании в технологических паровых системах с постоянным круглосуточным отбором пара. Большой объем внутрикотловой воды и большая площадь зеркала испарения позволяет устойчиво поддерживать необходимый режим в паровых системах с сильно изменяющимися нагрузками.

Преимущества жаротрубных котлов перед водотрубными:

  1. Меньшие габариты
  2. Простота очистки поверхностей нагрева от сажевых отложений
  3. Больший диапазон возможного регулирования снимаемой мощности
  4. Меньшее гидравлическое сопротивление (а значит и меньшие затраты на насосы и электроэнергию)
  5. Высокая ремонтопригодность

В комплект поставки котла входит: котельный блок в легкой обмуровке, приборы безопасности и запорная арматура в пределах котла.

Параметры

Ед. изм.

КПа-100

КПа-300

КПа-600

Кпа-1300

КПа-1500

КПа-

3000



Паропроизводительность котла

кг/ч

120

300

600

1300

1500

3000

Тепловая мощность топочного устройства

кВт, не более

100

250

500

800

960

2400

Мазут, нефть, дизельное топливо/ газ природный

КПД котла, не менее

%

91/92

91/92

91/92

91/92

91/92

91/92

Расход топлива (max)

кг/ч

 ( м³/ч)

11/11

22/32

52/69

169

182

219

Температура вырабатываемого пара

115

115

115

115

115

115

Давление пара в котле, не более

МПа (кгс/см2)

0,07 (0,7)

0,07 (0,7)

0,07 (0,7)

0,07 (0,7)

0,07 (0,7)

0,07 (0,7)

Габаритные размеры котла, не более

Длина

мм

1850

2615

2990

3300

3690

4900

Ширина

мм

980

1335

1335

1800

1990

2000

Высота

мм

1540

2100

2065

2100

2350

2350





Разработка конструкторской документации на котлы, не указанные в данной таблице, осуществляются в индивидуальном порядке.
