Тягодутьевое оборудование

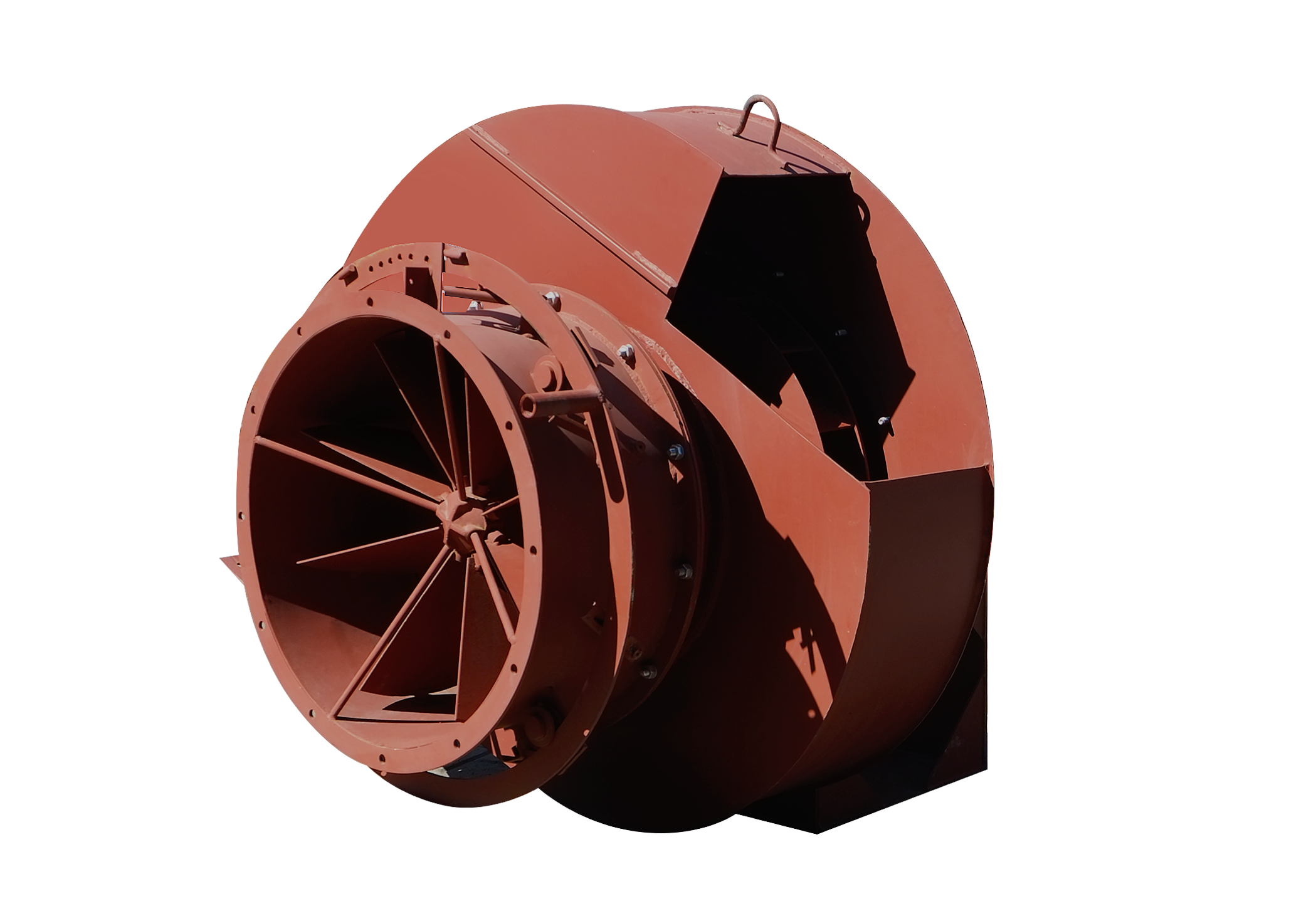

Дымососы (вентиляторы) с посадкой рабочего колеса на вал электродвигателя

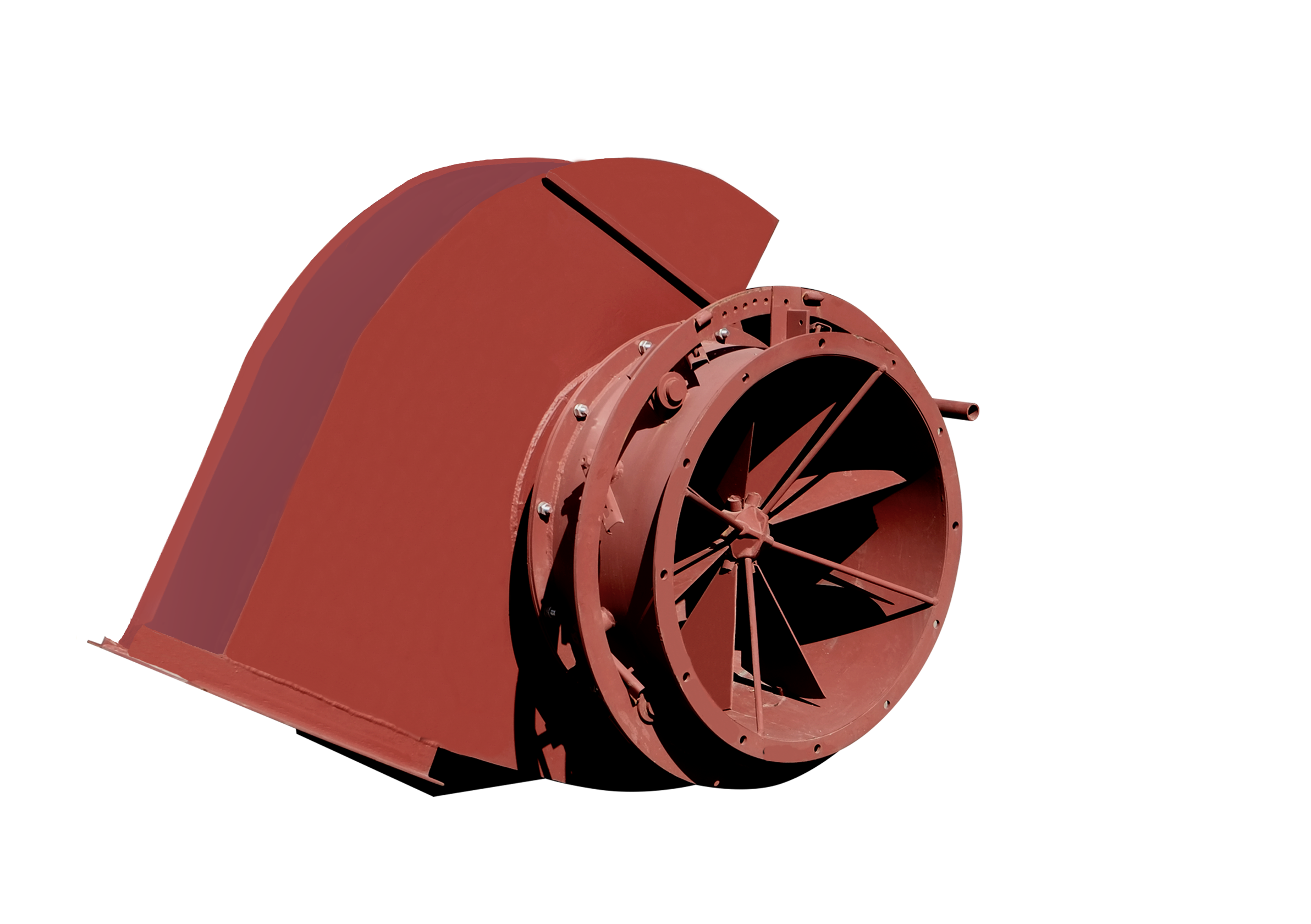

Дымососы (вентиляторы) с посадкой рабочего колеса на вал ходовой части
Комплекс механизмов и сооружений, обеспечивающий подачу воздуха в топку котлоагрегата или печи и удаление из нее дымовых газов.
К тягодутьевым устройствам относят дымососы, дутьевые вентиляторы, дымовые трубы, дымоходы, воздуховоды.
Рабочий процесс в котлоагрегате связан с непрерывной подачей по воздуховодам воздуха в топочную камеру (для горения топлива) и перемещением продуктов сгорания по газоходам с последующим удалением их из котлоагрегата. При движении воздуха и продуктов сгорания возникают аэродинамические сопротивления, на преодоление которых затрачивается электроэнергия.
Различают 4 схемы подачи воздуха и отвода продуктов сгорания в котельных установках:
- с естественной тягой, создаваемой дымовой трубой, и естественным засасыванием воздуха в топку в результате разрежения в ней, создаваемого тягой трубы;
- с искусственной тягой и засасыванием воздуха в топку в результате разрежения, создаваемого дымососом;
- с искусственной тягой и принудительной подачей воздуха в топку дутьевым вентилятором под давлением до 5 кПа;
- с наддувом, при котором вся котельная установка герметизируется и ставится под создаваемое дутьевым вентилятором некоторое избыточное давление, достаточное для преодоления всех сопротивлений воздушного и газового трактов, что снимает необходимость установки дымососа.
Дымовая труба во всех случаях искусственной тяги или работы под наддувом сохраняется для выноса дымовых газов в более высокие слои атмосферы с целью улучшения условий рассеивания их в пространстве.
На основе аэродинамического расчета котельной установки, выполняемого после ее теплового расчета, определяют аэродинамические сопротивления воздушного и газового трактов и выбирают дутьевые и тяговые устройства, которые рассчитывают на максимальную нагрузку котлоагрегата.

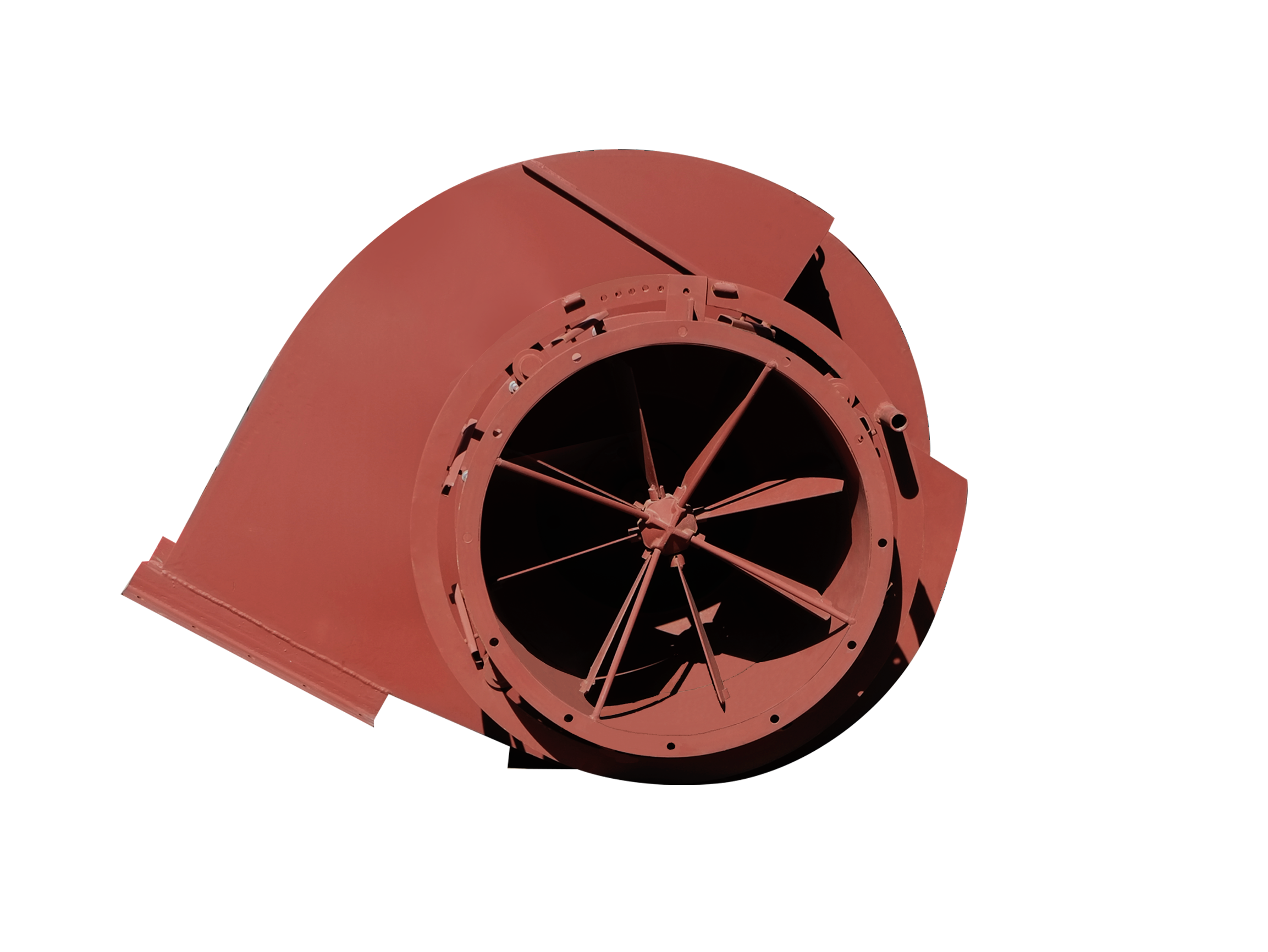

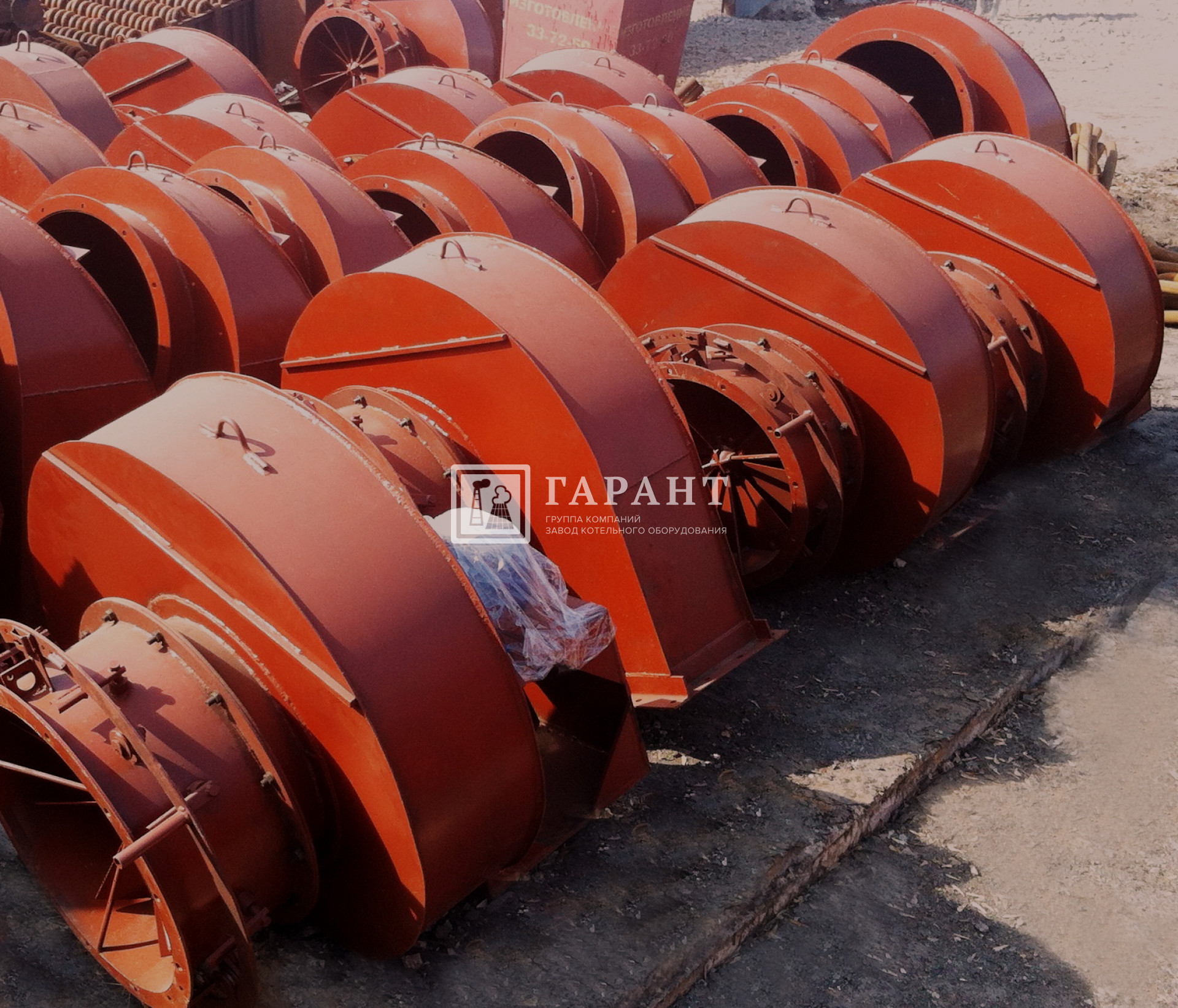

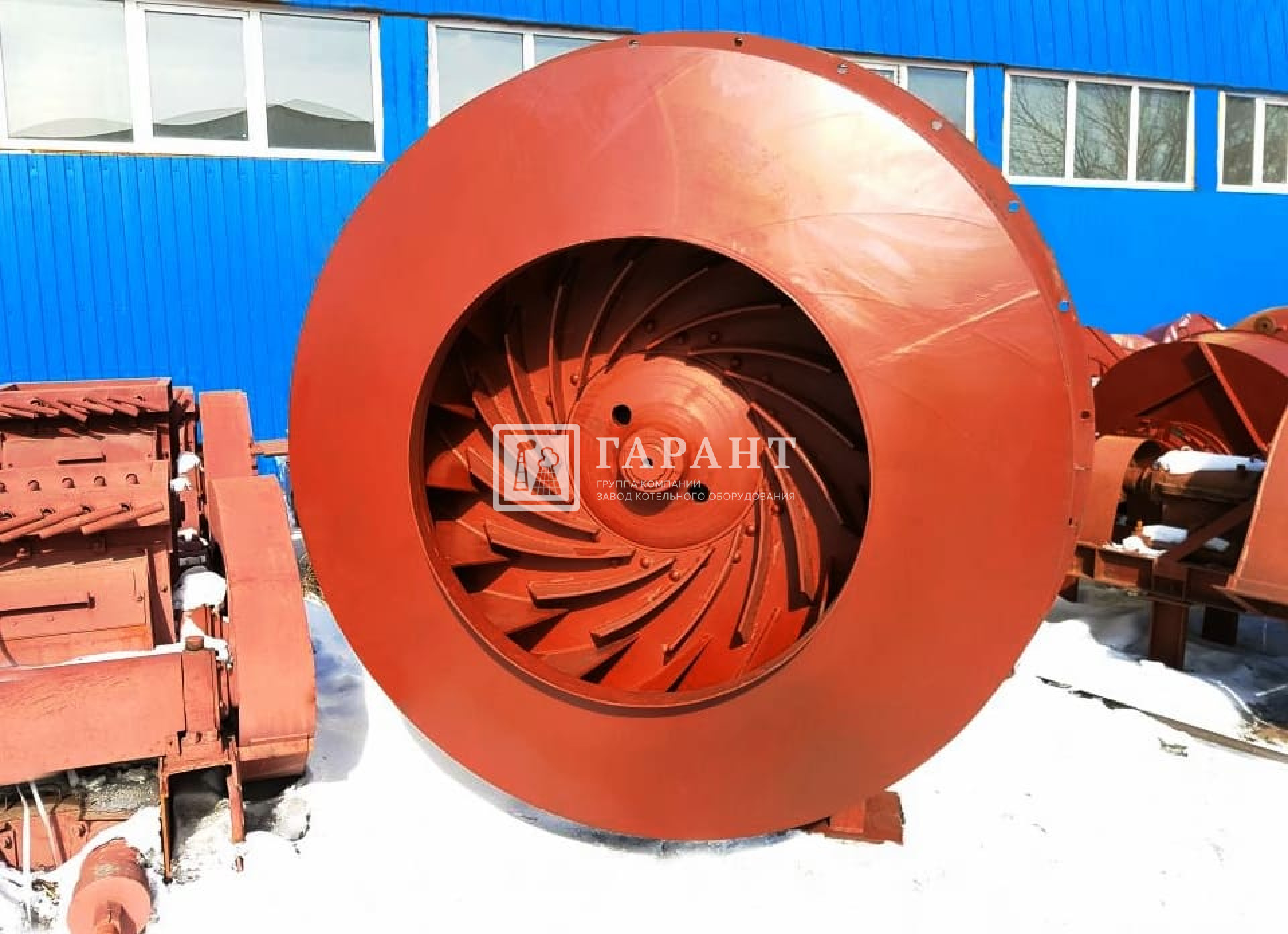

Тягодутьевые устройства котла – вентилятор и дымосос – состоят из электродвигателя, установленного на металлической раме, осевого направляющего аппарата и корпуса (улитки). Подачу воздуха и тягу регулируют направляющим аппаратом вентилятора или дымососа. Направляющий аппарат изготовлен из металлического кольца, внутри которого размещены поворотные лопатки. С помощью поворотного механизма лопатки перемещаются на одинаковый угол от открытия до полного закрытия.
Допускается применение дымососов в технологических установках предприятий различных отраслей, требующих регулирования производительности, для отвода воздуха и других сред (газов) на санитарно-технические и производственные нужды (например, в системах газоочистки, аспирации и др.).

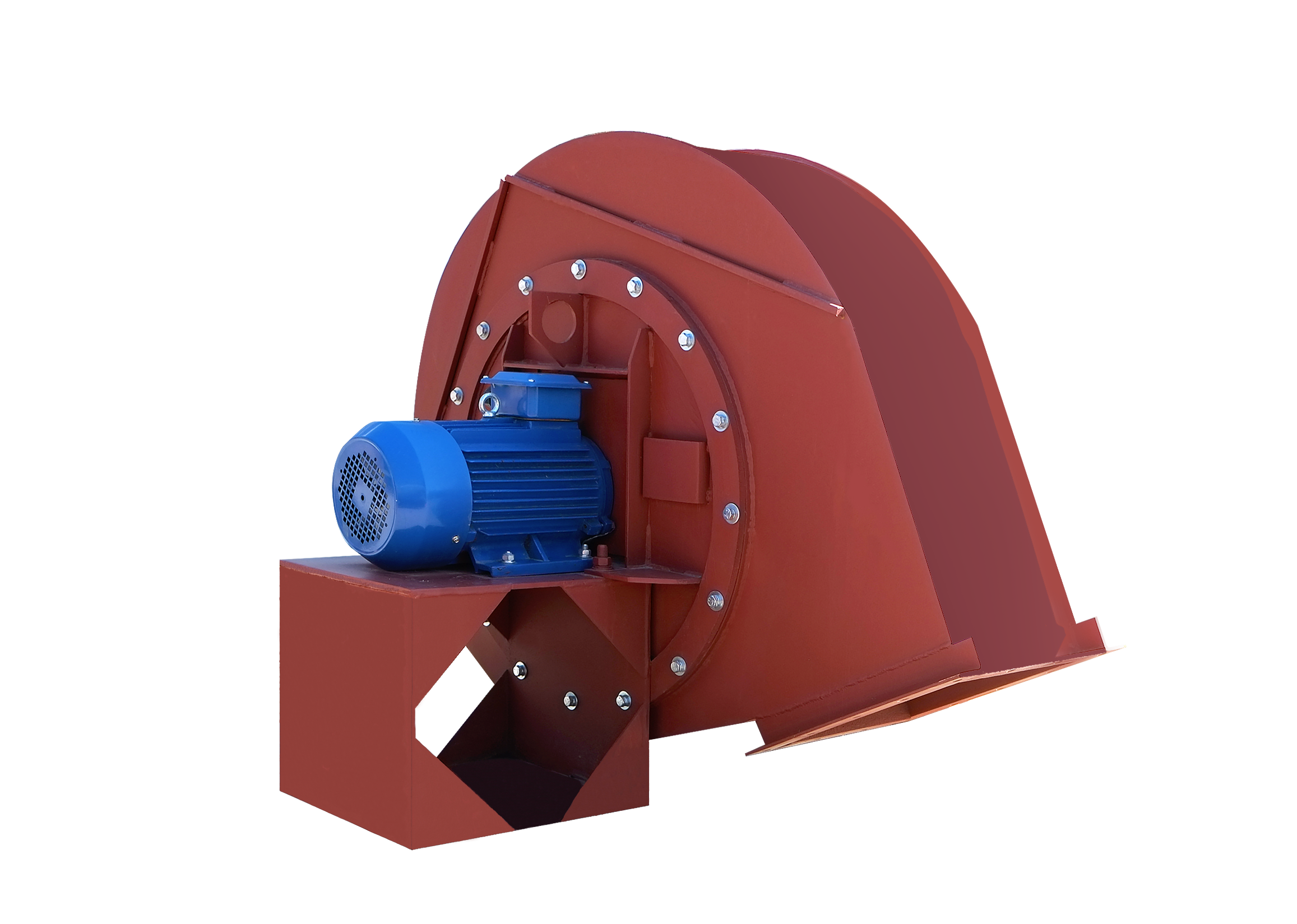

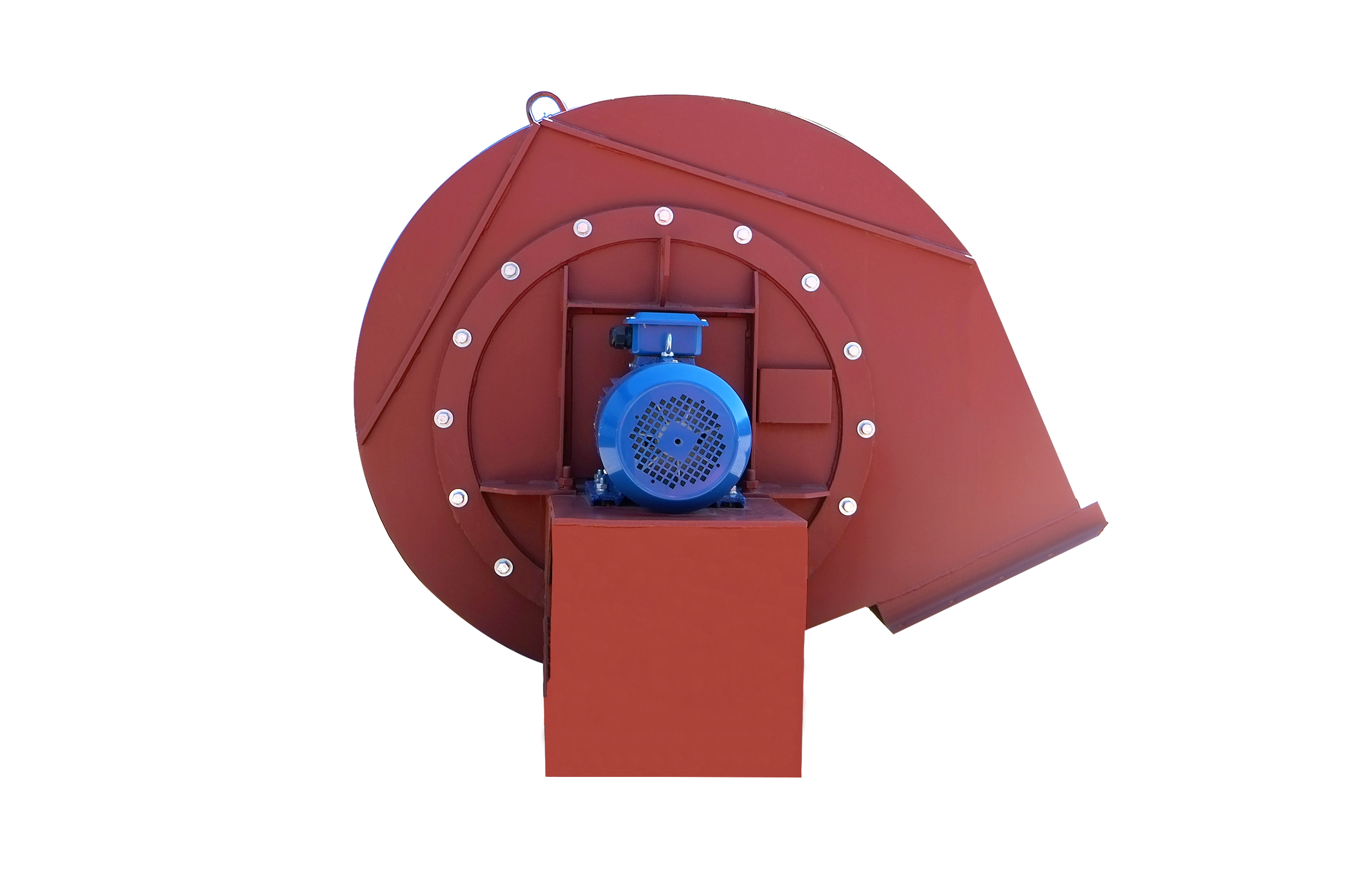

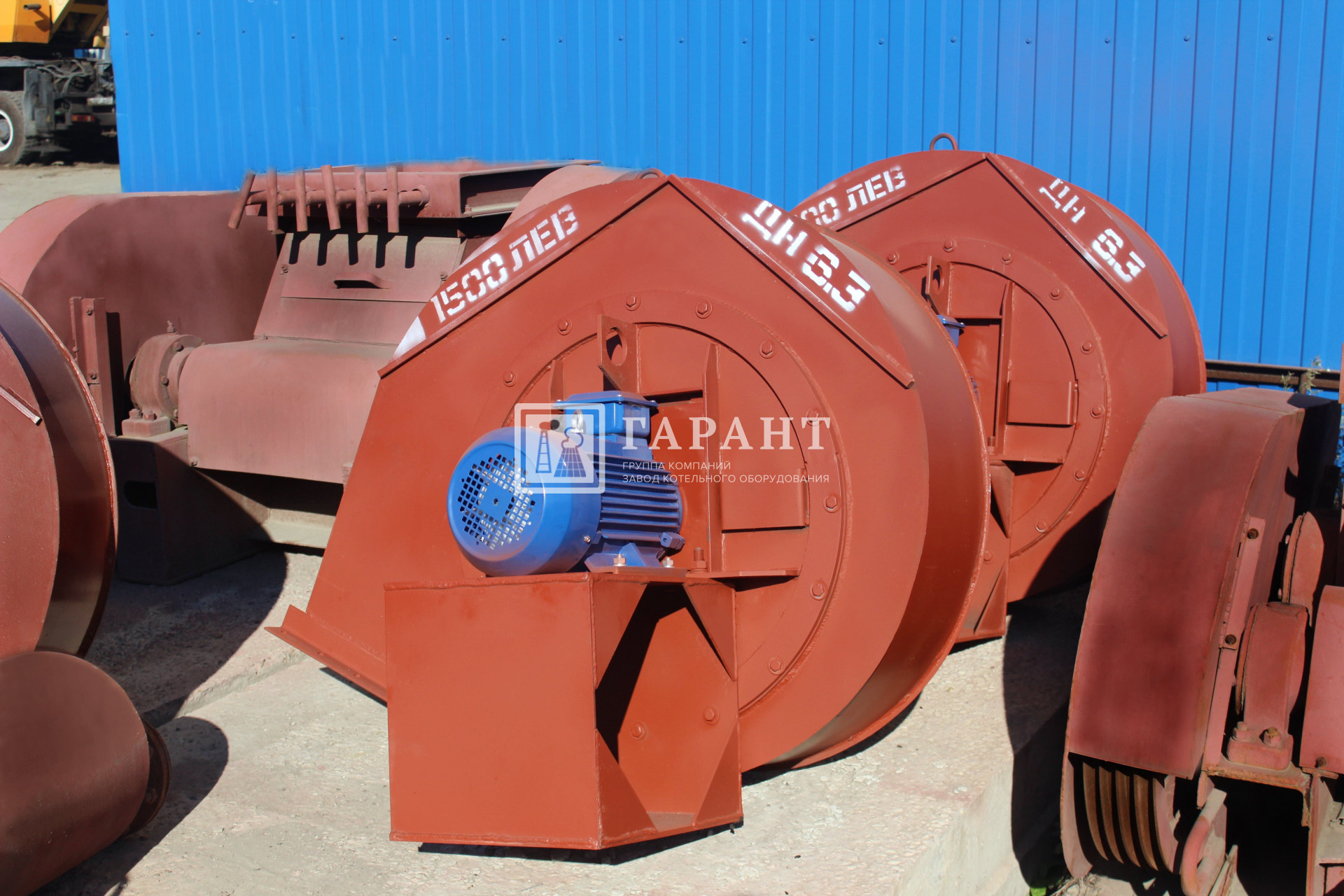

Дымососы (вентиляторы) с посадкой рабочего колеса на вал электродвигателя
|
Обозначение |
Тип эл/двигателя |
Установл. мощность двиг. кВт |
Потреб. мощность кВт |
Производительность на всасывании, м3/ч |
Полное давление, даПа |
Предельная температура перемещаемой среды на всасывании, 0С |
Габариты (LхВхН), мм |
Масса, с э/дв, (без э/дв.),кг |
Угол разворота корпуса при поставке (монтаже) |
|
Д 3,5М-1500 |
4АМ100S4 |
3,0 |
1,07 |
4300 |
57,7 |
250 |
705х585х690 |
100(64) |
1800 (0°-270° через 45°) |
|
ДН(ВДН) 6,3-1000 |
4А112МА6 |
3,0 |
0,4 |
3400 |
39,0 |
200 |
1150х1240х1075 |
365(315) |
247°30' (0°-270° через 22°30') |
|
ДН(ВДН) 6,3-1500 |
4А112М4 |
5,5 |
1,5 |
5100 |
88,0 |
200 |
1150х1240х1075 |
365(315) |
|
|
ДН(ВДН) 8-1000 |
AИР160S6 |
11,0 |
1,5 |
6970 |
63,0 |
200 |
1165х1470х1285 |
535(410) |
2550 (0°-270° через 15°) |
|
ДН(ВДН) 8-1500 |
AИР160S6 |
15,0 |
5,1 |
10460 |
143,0 |
200 |
1165х1470х1285 |
540(410) |
|
|
ДН(ВДН) 9-1000 |
AИР160S6 |
11,0 |
2,7 |
9930 |
80,0 |
200 |
1205х1647х1368 |
580(455) |
|
|
ДН(ВДН) 9-1500 |
AИР160S4 |
15,0 |
9,1 |
14900 |
181,0 |
200 |
1205х1647х1368 |
584(455) |
|
|
ДН(ВДН) 10-1000 |
АИР160S6 |
11,0 |
4,6 |
13620 |
99,0 |
200 |
1288х1825х1485 |
663(540) |
|
|
ДН(ВДН) 10-1500 |
АИР180М4 |
30,0 |
15,5 |
20430 |
223,0 |
200 |
1165х1470х1285 |
728(540) |
|
|
ДН(ВДН) 11,2-1000 |
5АМ200М6 |
22,0 |
8,1 |
19130 |
124,0 |
200 |
1360х1825х1485 |
1008(765) |
|
|
ДН(ВДН) 11,2-1500 |
А200L4 |
45,0 |
27,2 |
28700 |
281,0 |
200 |
1477х2038х1685 |
1048(765) |
|
|
ДН(ВДН) 12,5-1000 |
4A200L6 |
30,0 |
14,0 |
26600 |
155,0 |
200 |
1626х2236х2040 |
1150(875) |
|
|
ДН(ВДН) 12,5-1500 |
4АМ250S4 |
75,0 |
47,2 |
39900 |
351,0 |
200 |
1745х2236х2040 |
1330(875) |
|
|
ДН(ВДН) 13-1000 |
4A250L6 |
30,0 |
18,5 |
29000 |
187,0 |
200 |
1730х2270х1960 |
1305(1035) |
|
|
ДН(ВДН) 13-1500 |
4АМ250М4 |
90,0 |
58,5 |
43000 |
400,0 |
200 |
1855х2270х1960 |
1560(1035) |

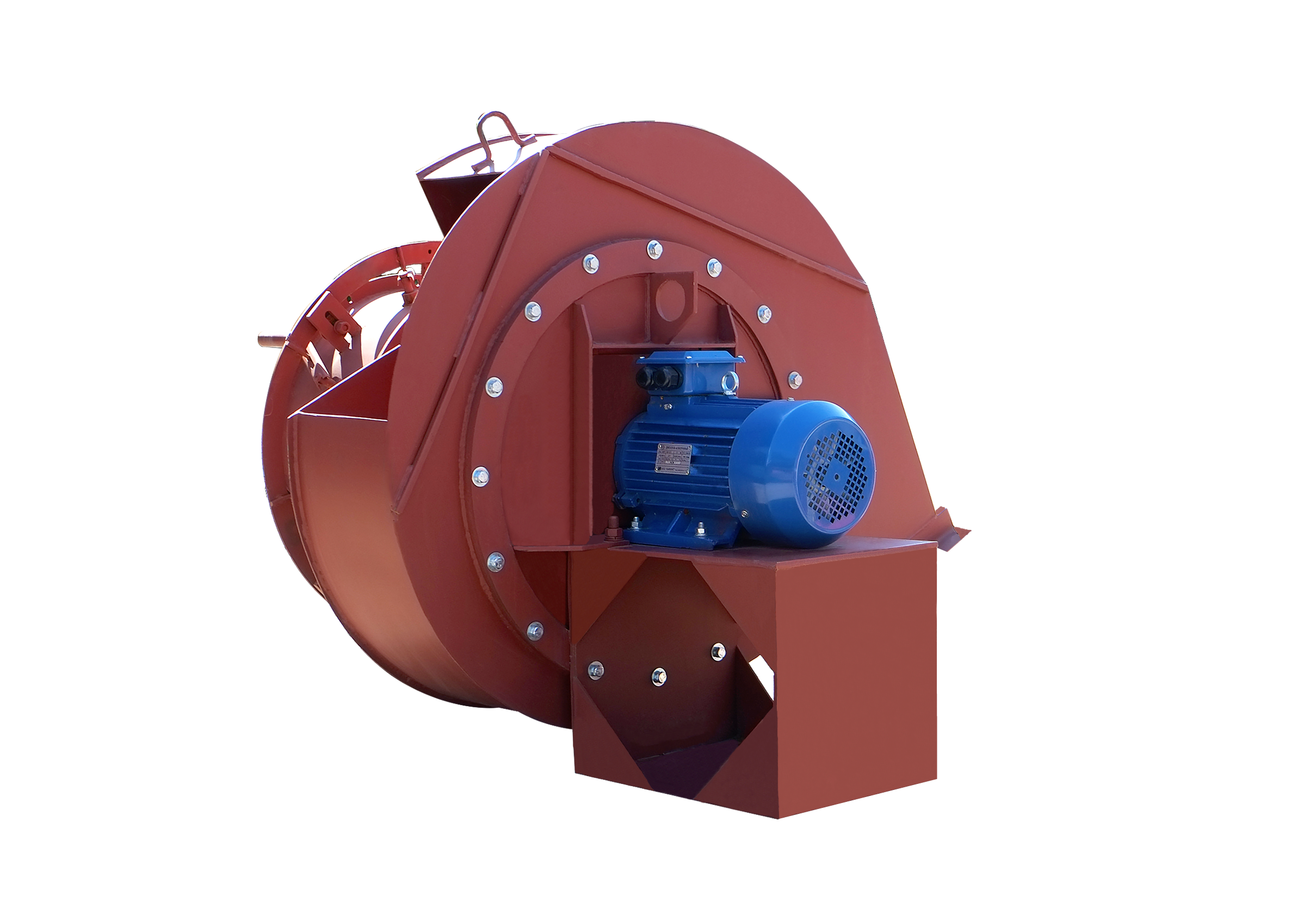

Дымососы (вентиляторы) с посадкой рабочего колеса на вал ходовой части
|
Обозначение |
Тип эл/двигателя |
Установл. мощность двиг. кВт |
Потреб. мощность кВт |
Производительность на всасывании, м3/ч |
Полное давление, даПа |
Предельная температура перемещаемой среды на всасывании, 0С |
Габариты (LхВхН), мм |
Масса, с э/дв, (без э/дв.)кг |
Угол разворота корпуса при поставке (монтаже) |
|
ДН(ВДН) 6,3Х-1000 |
4А112МА6 |
3,0 |
4,0 |
3400 |
39,0 |
200 |
2125х1240х950 |
485(435) |
247°30' (0°-270° через 22°30') |
|
ДН(ВДН) 6,3Х-1500 |
4А112М4 |
5,5 |
1,5 |
5100 |
88,0 |
200 |
2125х1240х950 |
485(435) |
|
|
ДН (ВДН) 8Х-1000 |
4А160S6 |
11,0 |
1,5 |
6970 |
63,0 |
200 |
2160х1470х1265 |
681(550) |
|
|
ДН (ВДН) 8Х-1500 |
4А160S4 |
15,0 |
5,1 |
10460 |
143,0 |
200 |
2160х1470х1265 |
681(550) |
255° (0°-270° через 15°)
|
|
ДН (ВДН) 9Х-1000 |
4А160S6 |
11,0 |
2,7 |
9930 |
80,0 |
200 |
2200х1647х1345 |
737(605) |
|
|
ДН (ВДН) 9Х-1500 |
4А160S4 |
15,0 |
9,1 |
14900 |
181,0 |
200 |
2200х1647х1345 |
737(605) |
|
|
ДН (ВДН) 10Х-1000 |
АИР160S6 |
11,0 |
4,6 |
13620 |
99,0 |
200 |
2685х1825х1645 |
960(860) |
|
|
ДН (ВДН) 10Х-1500 |
АИР180М4 |
30,0 |
15,5 |
20430 |
223,0 |
200 |
2685х1825х1645 |
1040(860) |
|
|
ДН(ВДН) 11,2Х-1000 |
АИР160S6 |
11,0 |
8,1 |
19130 |
124,0 |
200 |
2730х2038х1775 |
1215(1115) |
|
|
ДН(ВДН) 11,2Х-1500 |
А200М4 |
37,0 |
27,2 |
28700 |
281,0 |
200 |
2730х2038х1775 |
1395(1115) |
|
|
ДН(ВДН) 12,5Х-1000 |
АИР180М6 |
18,5 |
14,0 |
26600 |
155,0 |
200 |
2850х2230х1880 |
1375(1210) |
|
|
ДН(ВДН) 12,5Х-1500 |
5А225М4 |
55,0 |
47,2 |
39900 |
351,0 |
200 |
2850х2230х1880 |
1550(1210) |
|
|
ДН(ВДН) 12,5Х-1500 (N=75кВт) |
4АМ250S4 |
75,0 |
47,2 |
39900 |
351,0 |
200 |
2885х2230х1880 |
1685(1210) |
|
|
ДН(ВДН) 13Х-1000 |
4AМ200L6 |
30,0 |
18,5 |
29000 |
187,0 |
200 |
2895х2270х1970 |
1562(1255) |
|
|
ДН(ВДН) 13Х-1500 |
4АМ250М4 |
90,0 |
58,5 |
43000 |
400,0 |
200 |
3040х2270х1970 |
1794(1255) |
|
|
ДН(ВДН) 15Х-750 |
4АМ250М8 |
45,0 |
16,9 |
38300 |
141,8 |
200 |
3310х2710х2220 |
2610(2110) |
|
|
ДН(ВДН) 15Х-1000 |
4А280S6 |
75,0 |
40,0 |
51000 |
252,0 |
200 |
3510х2710х2220 |
2860(2110) |
|
|
ДН(ВДН)15Х-1500 |
АИР355S4 |
250,0 |
145,0 |
77500 |
575,0 |
200 |
3745х2710х2220 |
3170(2110) |
