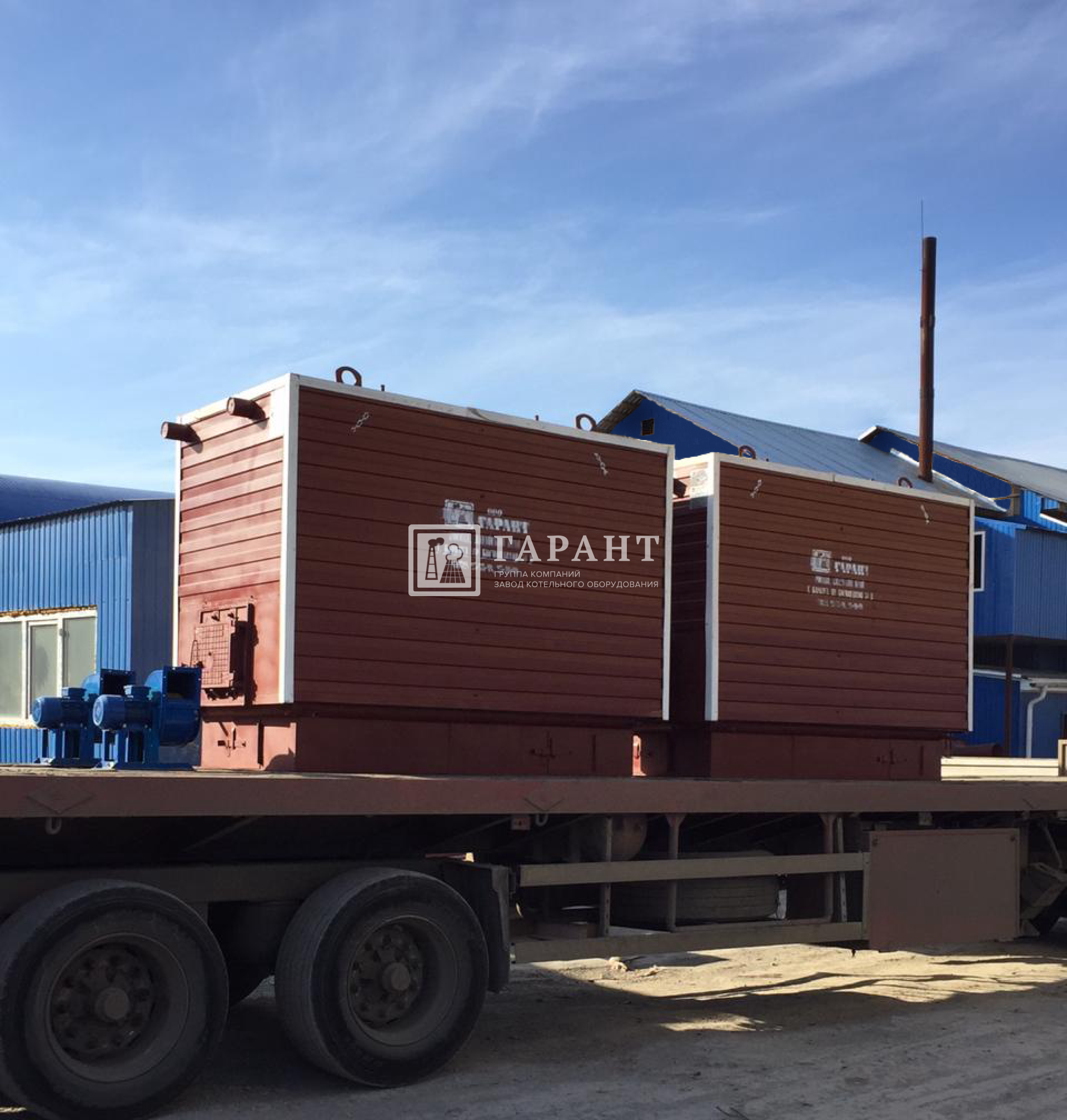

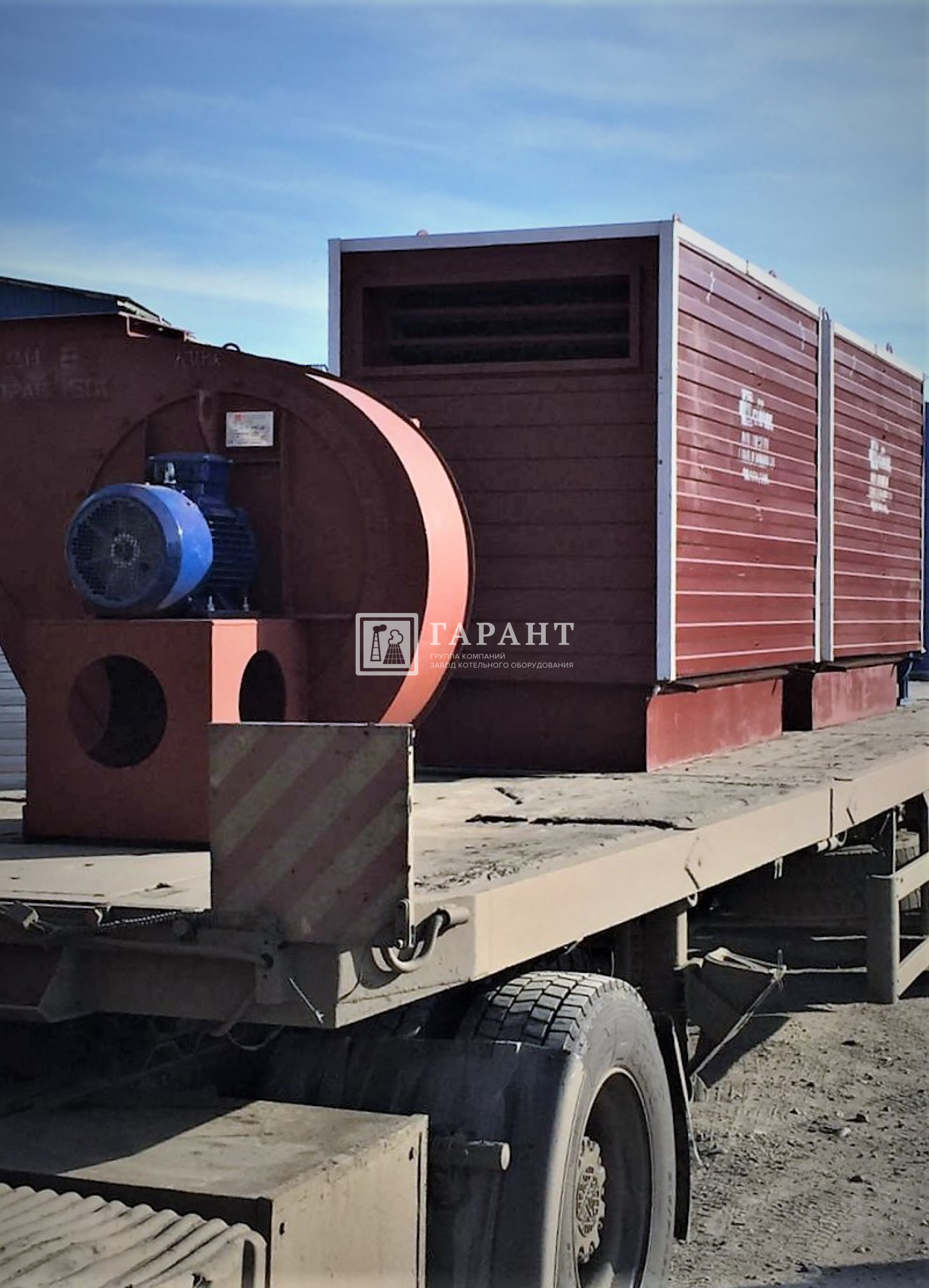

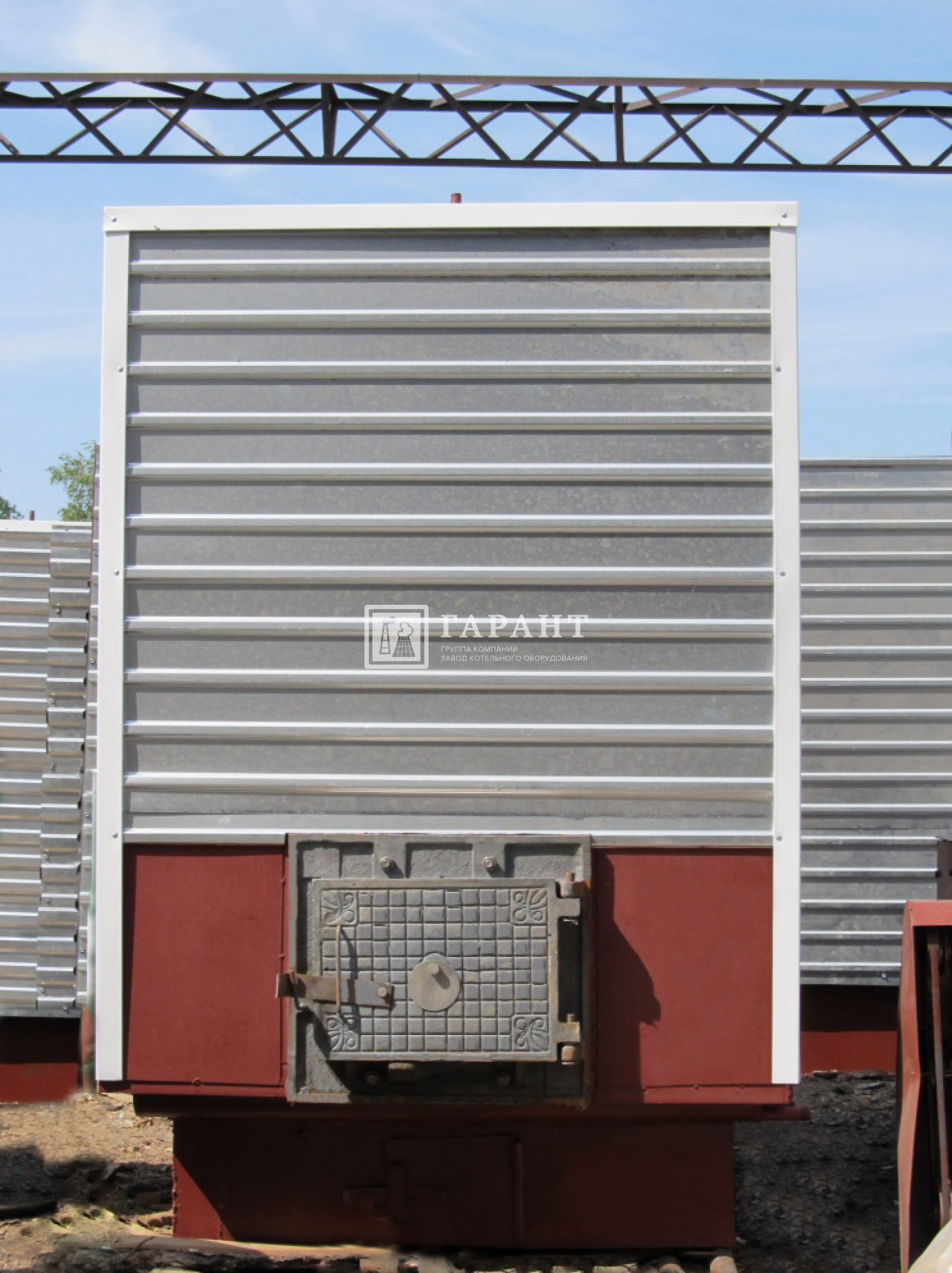

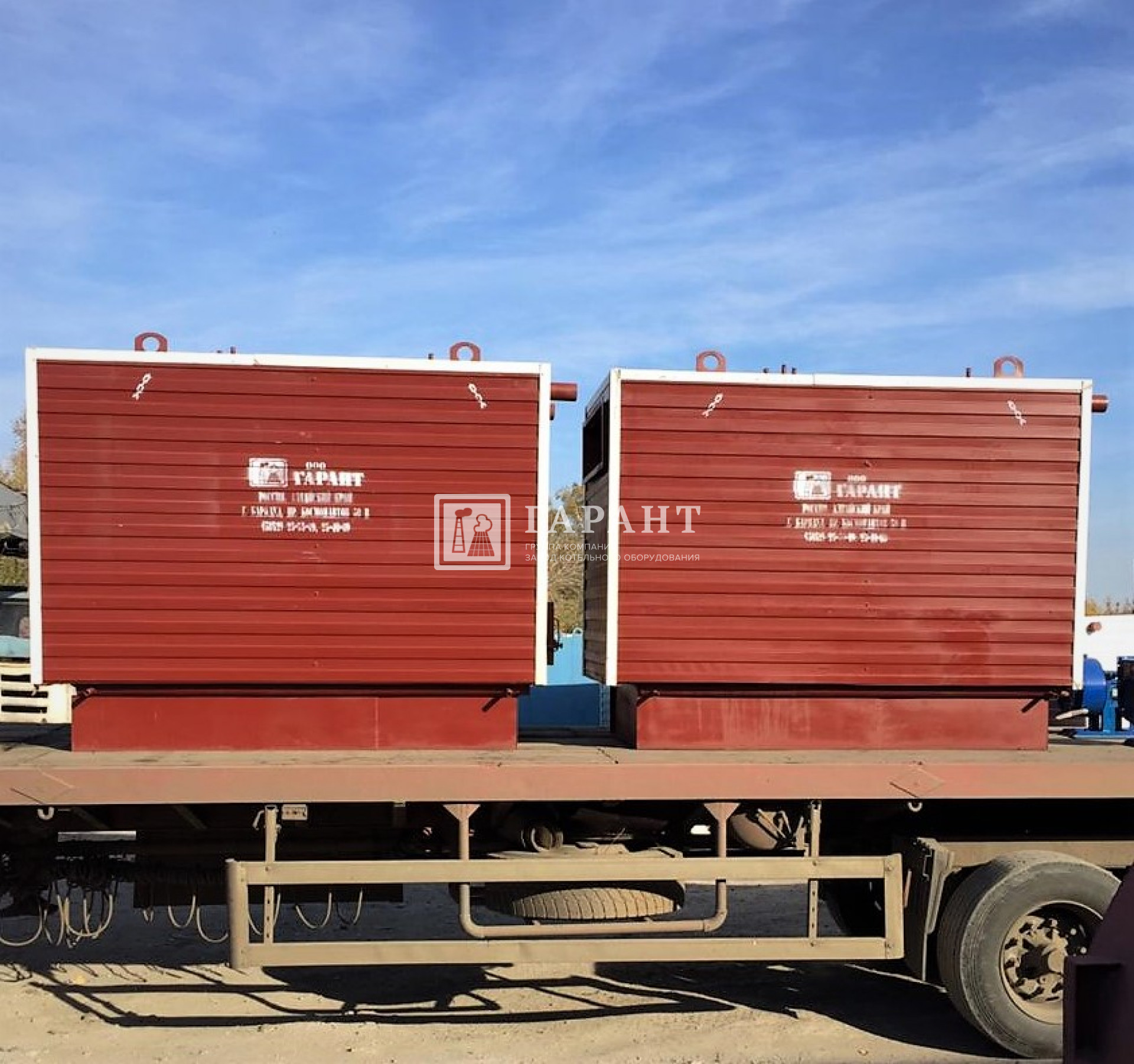

Котлы водогрейные серии КВр с ручными топочными устройствами в легкой обмуровке

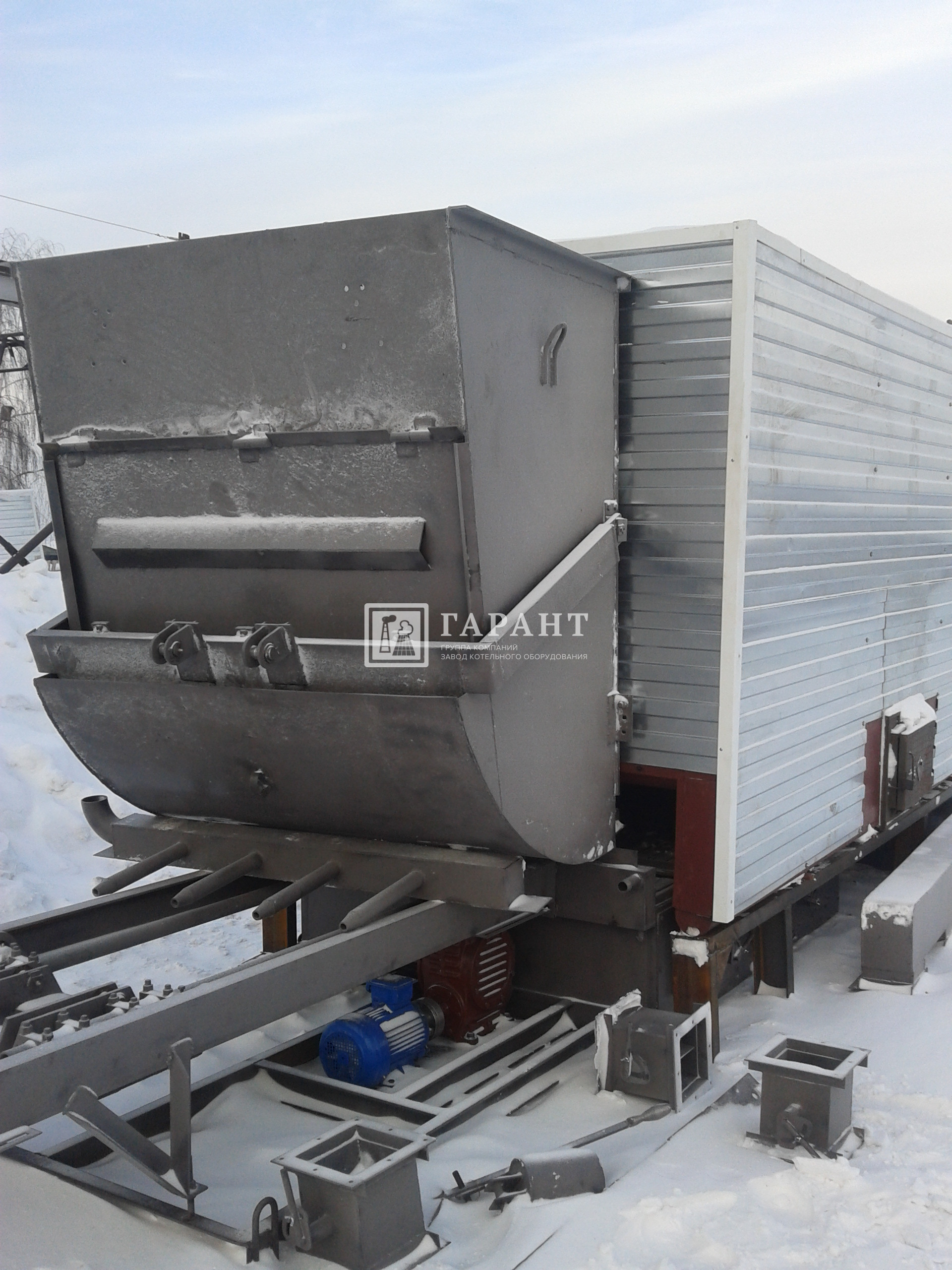

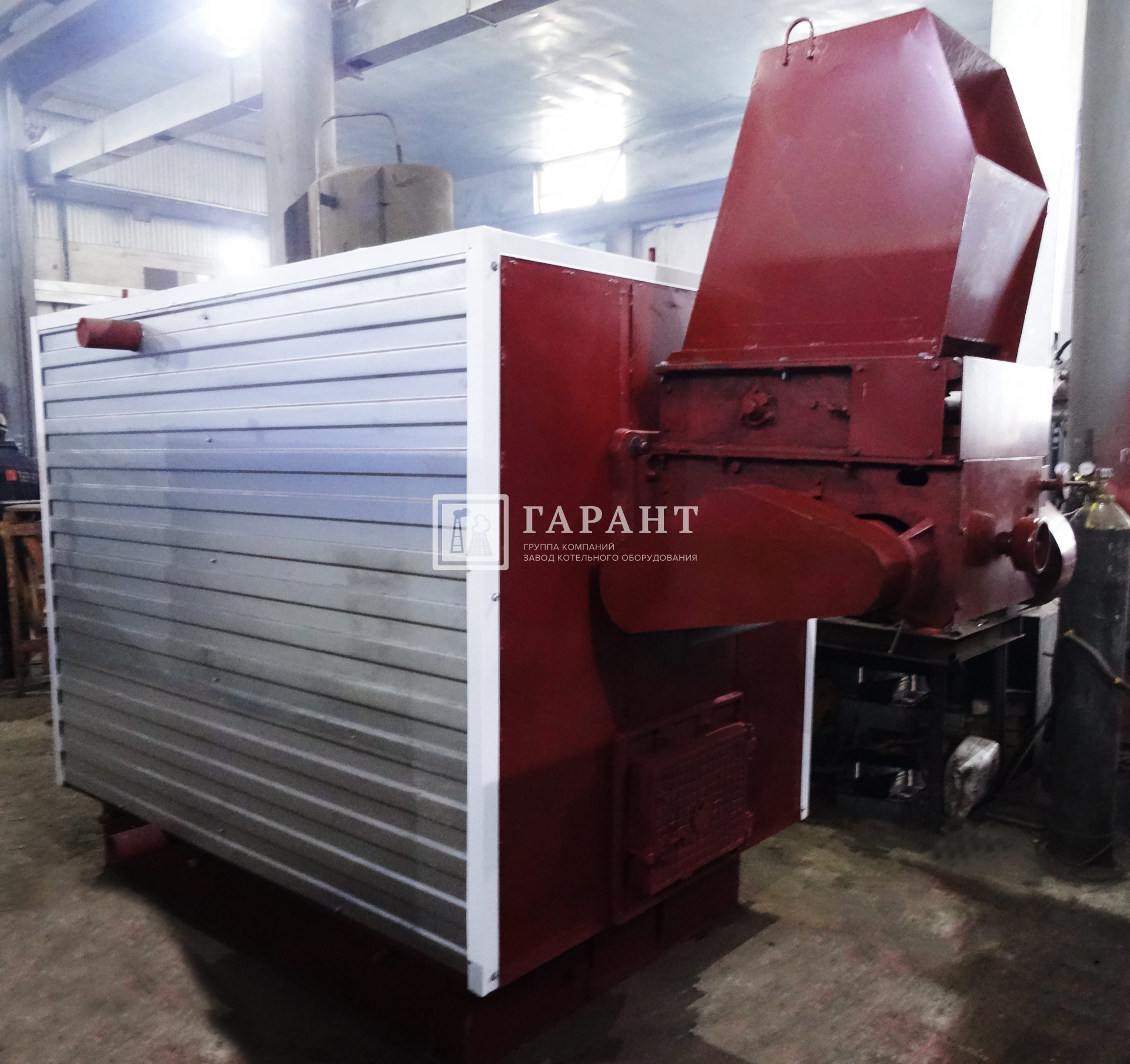

Котлы водогрейные серии КВм с механическими топочными устройствами в легкой обмуровке

Группа компаний Гарант производит стальные безнакипные котлы производительностью 0,1-3,5МВт.

Отсутствие накипи на трубах котла обусловлено особым движением и скоростью водяного потока в трубах - 1,5 м/с.

Котел представляет собой готовое изделие, установка которого не требует устройства фундамента.Используемая вода-жесткая. Конвективная часть выполнена из трубы Ø76.

Котлы предназначены для выработки тепловой энергии для систем теплоснабжения зданий и сооружений при сжигании твердого топлива (каменный уголь, бурый уголь, дрова).

Подача твердого топлива и шлакозолоудаление осуществляется вручную. Для очистки конвективной части котла предусмотрены прочистные люки. Панели конвективных частей работают на воде параллельно друг другу, последовательно относительно гидравлической схемы котла, а экраны котла последовательно. Циркуляция воды в котлах организована по многоходовой схеме и осуществляется по принципу противотока относительно греющей среды. Для выпуска воздуха при заполнении котла водой в верхних коллекторах установлены вентили дренажные (воздушные). На фронтальной стенке котла устанавливается фронтальная чугунная дверка с чугунным отражателем, для загрузки топлива и удаления шлака. Для очистки конвективных поверхностей нагрева от сажистых отложений на котле установлены прочистные люки. Для обслуживания котла устанавливаются две стальные дверки (под топочной частью и под конвективной частью) в зольнике.

В водотрубных отопительных котлах скорость воды выше, т.е. увеличивается долговечность и надежность, также увеличивается и теплосъем.

У водотрубных отопительных котлов необходимость поддержания на входе достаточно высокой температуры решается путем рециркуляции воды (при этом материальные затраты минимальны).

В комплект поставки котла входят:блок котла в легкой обмуровке в составе с топочной и зольниковой дверкой, ручным топочным устройством-колосники или ОУР, вентилятор поддува, запорная и измерительная арматура и приборы безопасности в пределах котла.

Преимущества водотрубных котлов:

Более терпеливы к плохому качеству воды
Более динамичны в плане набора (сброса) нагрузки
Просты в эксплуатации и транспортировке

Котлы водогрейные с ручными топочными устройствами в легкой обмуровке

Параметры		Ед. изм.	КВр-0,1ТТ	КВр-0,15ТТ	КВр-0,23ТТ	КВр-0,35 ТТ	КВр-0,46 ТТ	КВр-0,63ТТ	КВр-0,72 ТТ	КВр-0,80ТТ	КВр-0,93 ТТ	КВр-1,0 ТТ	КВр-1,16 ТТ	КВр-1,25 ТТ	КВр-1,45	КВр-1,60ТТ	КВр-1,74ТТ	КВр-1,86ТТ	КВр-2,00ТТ	КВр-2,5ТТ
Теплопроизводительность котла		МВт	0,1(0,086)	0,15(0,128)	0,23(0,2)	0,35(0,3)	0,46(0,4)	0,63(0,54)	0,72(0,6)	0,8(0,69)	0,93(0,8)	1,0(0,86)	1,16(1,0)	1,25(1,08)	1,45(1,25)	1,60(1,38)	1,74(1,5)	1,86(1,6)	2,00(1,72)	2,5(2,15)
Каменный уголь, Q=5500 ккал/кг	КПД котла	%	80	80	80	80	80	80	80	80	80	80	80	80	80	80	80	80	80	80
	Расход топлива	кг/ч	20	40	45	69	90	125	125	157	182	196	227	245	284	313	341	364	392	490
	Температура уходящих газов	⁰С	160	160	160	160	160	160	160	160	160	160	160	160	160	160	160	160	160	160
Номинальный расход воды через котел		м³/ч	3,4	5,2	8,0	12,0	16,0	22,0	22,0	27,5	32,0	34,5	40,0	43,0	50,0	55,0	60,0	64,0	69,0	86,0
Отапливаемый объем		тыс.м	3,0	4,5	6,9	10,5	13,8	18,9	21,6	24,0	27,9	30,0	34,8	37,5	43,5	48,0	52,2	55,8	60,0	75,0
Рабочее давление воды		Мпа	0,3-0,6 (3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)
Гидравлическое сопротивление		МПа	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1 (1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)
Температура воды на входе/выходе		⁰С	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95
Габаритные размеры котла	Длина	мм	1200	1300	1865	2115	2310	2720	2970	3095	2965	3090	3215	3245	3480	3290	3540	3825	3960	4400
	Ширина	мм	1100	1100	1100	1100	1100	1355	1355	1355	1545	1545	1545	1545	1550	1850	1850	1850	1850	1850
	Высота	мм	1985	1985	1985	1985	1985	1985	1985	1985	1985	1985	1985	2460	2460	2510	2510	2510	2520	2400

Разработка конструкторской документации на котлы, не указанные в данной таблице, осуществляются в индивидуальном порядке. Указанные параметры габаритов могут отличаться. Предприятие-изготовитель оставляет за собой право вносить непринципиальные изменения и усовершенствования конструкции котла, не ухудшающие качества оборудования.

Котлы водогрейные с механическими топочными устройствами в легкой обмуровке

Параметры			Ед. изм.	КВм-0,8ТТ	КВм-0,93ТТ	КВм-1,16ТТ	КВм-1,25 ТТ	КВм-1,45ТТ	КВм-1,60ТТ	КВм-1,74ТТ	КВм- 1,86ТТ	КВм- 2,0ТТ	КВм- 2,5ТТ	КВм-3,15ТТ
Теплопроизводительность котла			МВт (Гкал/ч)	0,80(0,69)	0,93(0,8)	1,16(1,0)	1,25 (1,08)	1,45(1,25)	1,6 (1,38)	1,74(1,5)	1,86(1,6)	2,0 (1,72)	2,5 (2,15)	3,15 (2,72)
Каменный уголь, Q=5500 ккал/кг	КПД котла, не менее		%	80	80	80	80	80	80	80	80	80	80	80
	Расход топлива		кг/ч	160	185	230	245	284	313	341	364	392	490	620
	Температура уходящих газов, не более		⁰С	160	160	160	160	160	160	160	160	160	160	220
Номинальный расход воды через котел			м³/ч	27,5	32,0	40,0	43,0	50,0	55,0	60.0	64,0	69,0	86,0	110
Отапливаемый объём, не менее			тыс. м³	24,0	27,9	34,8	37,5	43,5	48,0	52,2	55,8	60,0	75,0	94,5
Рабочее давление воды			МПа (кгс/см²)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6 (3-6)	0,3-0,6 (3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)	0,3-0,6(3-6)
Гидравлическое сопротивление, не более			МПа (кгс/см²)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1(1,0)	0,1 (1,0)	0,1(1,0)	0,1(1,0)	0,1 (1,0)	0,1 (1,0)	0,1 (1,0)
Температура воды на входе/выходе			⁰С	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95	70/95
Габаритные размеры котла, не более		Длина	мм	3100	3100	3000	3450	3350	3500	3500	3750	3850	4450	5350
		Ширина	мм	1440	1540	1565	1565	1650	2050	2050	1870	2050	1985	2250
		Высота	мм	1700	1700	2225	2225	2225	2225	2225	2225	2225	2700	2700

Разработка конструкторской документации на котлы, не указанные в данной таблице осуществляется в индивидуальном порядке. Предприятие-изготовитель оставляет за собой право вносить непринципиальные изменения и усовершенствования конструкции котла, не ухудшающие качества оборудования.
