Назначение деаэрационной установки.
С одной стороны его можно рассматривать, как промежуточный подогреватель смешивающегося типа, поскольку в него поступает горячий пар из второго отбора турбины и дренаж промежуточного пароперегревателя, а температура основного конденсата после прохождения через деаэратор увеличивается. Однако основное назначение деаэратора – удаление газообразных примесей из теплоносителя.
В воде конденсатно-питательного тракта могут присутствовать различные примеси: газообразные (кислород, углекислота, азот, аммиак, после прохождения через активную зону реактор к ниv добавляются радиолитические и благородные газы), твердые (продукты коррозии конструкционных материалов), естественные (хлориды, кремнекислоты и другие).
Из газовых примесей наибольшую опасность представляют кислород и углекислота.
Способы деаэрации воды и конструктивное выполнение деаэраторов.
Деаэраторы подразделяются по давлению на: вакуумные, атмосферные, повышенного давления. Вакуумные деаэраторы устанавливаются на подпитке теплосети, атмосферные — на линии подачи добавочной воды и деаэраторы повышенного давления — на основном потоке конденсата.

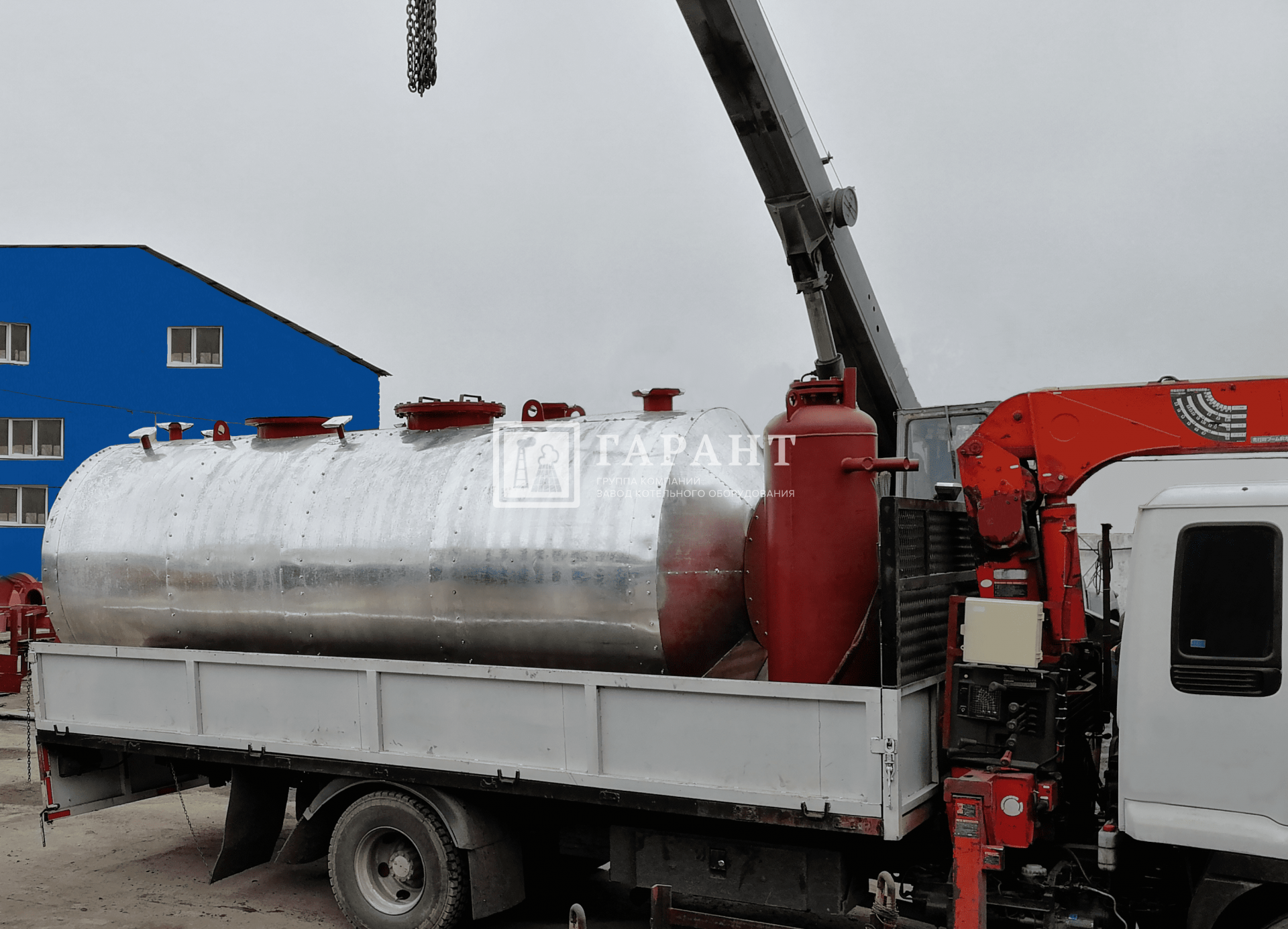

Само деаэрационное устройство представляет собой деаэрационную колонку, в которой подогреваемая вода стекает сверху вниз, а навстречу ей снизу подается греющий пар. Деаэрационная колонка устанавливается на бак аккумулятор питательной воды, куда стекает продеаэрированная вода. В эксплуатации под деаэратором понимают совокупность деаэрационных колонн и деаэрационного бака, на который они устанавливаются. Для улучшения процесса деаэрации в деаэраторах смешивающего типа необходимо обеспечить большую поверхность контакта подогреваемой среды с паром. Поэтому конструкции термических деаэраторов подразделяются, в первую очередь, по способу дробления воды. Различают деаэраторы: сопловые, с насадками, пленочные, струйные и барботажные. В сопловых деаэраторах распыление воды идет с помощью сопел. Сопловые, с насадками и пленочные деаэраторы широкого распространения не получили, так как сопловые малоэффективны, а с насадками (установка большого количества металлических насадок) и пленочные (вода стекает в виде пленки по концентрическим стальным кольцам) дают дополнительное количество продуктов коррозии в воду.
Общие требования, предъявляемые к деаэраторам.
Емкость деаэраторных баков выбирается из расчета трехминутной работы питательных насосов после прекращения подачи воды в деаэратор. Уровень воды в деаэраторе должен быть определенным и контролироваться с помощью водомерного стекла. При достижении предельно допустимого уровня, избыток воды сливается через переливное устройство. Повышение уровня свыше максимально допустимого ухудшает работу деаэрационной колонки. Давление в деаэраторе необходимо поддерживать постоянным. Это связано с тем, что после деаэратора вода, нагретая до температуры насыщения, питательным насосом подается в питательную магистраль и далее в барабан сепаратор. При резком изменении давления в деаэраторе может произойти вскипание воды, и работа насоса нарушается. При изменении нагрузки на турбину давление пара в отборах изменится, изменится давление и в деаэраторе. Если турбина имеет регулируемые отборы пара, то деаэратор следует подключать к этому отбору.

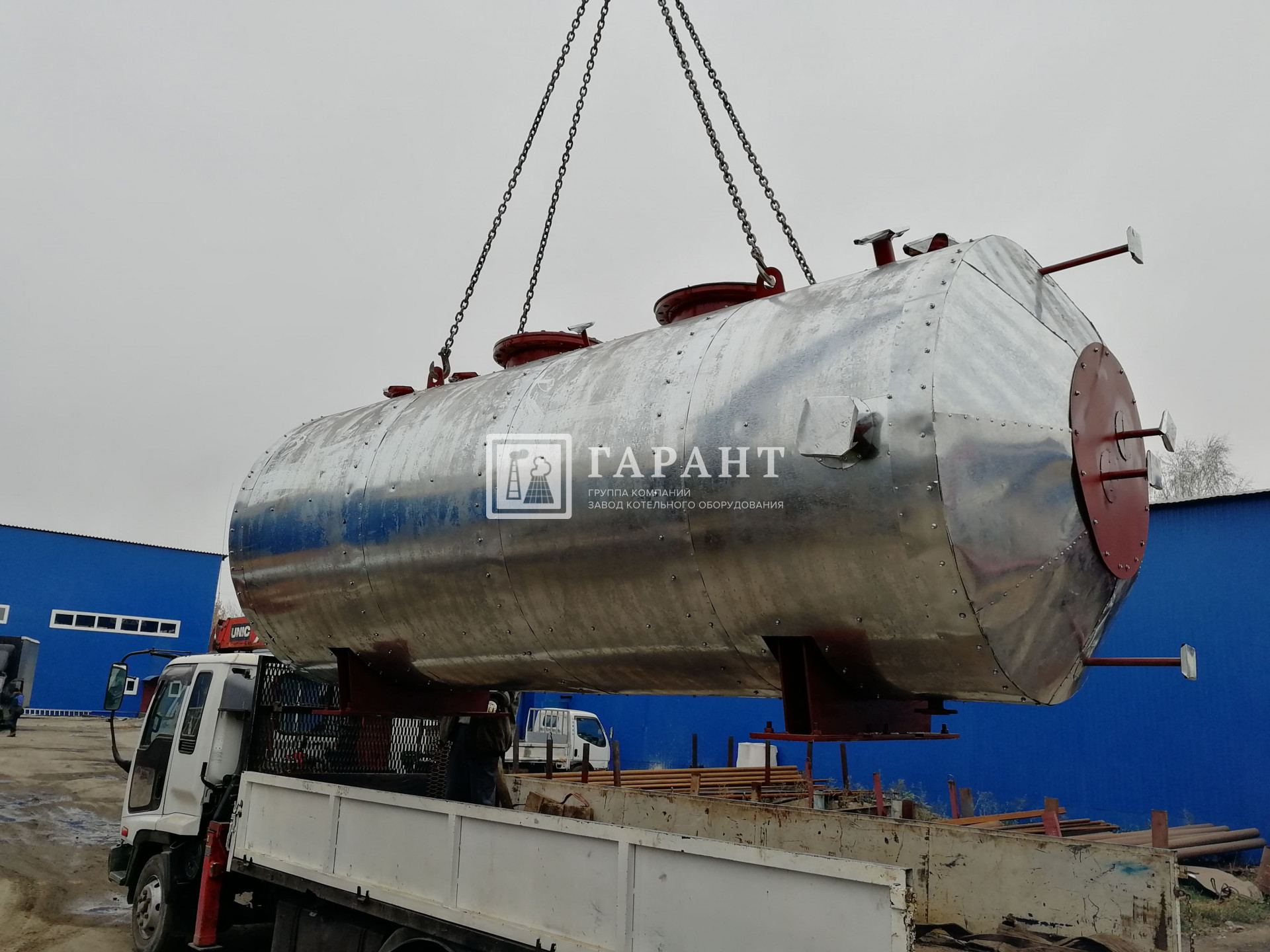

Наименование изделия |
Краткая техническая характеристика |
|||||
Абсолютное давление, МПа |
Вместимость полезная, м3 |
Среда |
Температура среды,0С |
Габариты (LхBxH), мм |
Масса, кг |
|
Деаэратор атмосферного давления ДА-1 |
0,12 |
0,45 |
Вода, пар |
104,2 |
955х950х2205 |
645 |
Деаэратор атмосферного давления ДА-3 |
0,12 |
1,0 |
Вода, пар |
104,2 |
1275х1295х2482 |
756 |
Деаэратор атмосферного давления ДА-5/2 |
0,12 |
2,0 |
Вода, пар |
104,2 |
2335х1616х3640 |
1365 |
Деаэратор атмосферного давления ДА-5/4 |
0,12 |
4,0 |
Вода, пар |
104,2 |
3325х1616х3650 |
1600 |
Деаэратор атмосферного давления ДА-5/7 |
0,12 |
7,0 |
Вода, пар |
104,2 |
5230х1420х2400 |
2090 |
Деаэратор атмосферного давления ДА-10/4 |
0,12 |
4,0 |
Вода, пар |
104,2 |
3325х1616х3350 |
1630 |
Деаэратор атмосферного давления ДА-10/7 |
0,12 |
7,0 |
Вода, пар |
104,2 |
5230х1420х2400 |
2310 |
Деаэратор атмосферного давления ДА-10/8 |
0,12 |
8,0 |
Вода, пар |
104,2 |
6730х1420х3366 |
2758 |
Деаэратор атмосферного давления ДА-15/4 |
0,12 |
4,0 |
Вода, пар |
104,2 |
3325х1616х3770 |
1700 |
Деаэратор атмосферного давления ДА-15/8 |
0,12 |
8,0 |
Вода, пар |
104,2 |
6820х1616х3760 |
2189 |
Деаэратор атмосферного давления ДА-25/8 |
0,12 |
8,0 |
Вода, пар |
104,2 |
6820х1616х3210 |
2740 |
Деаэратор атмосферного давления ДА-50/15 |
0,12 |
15,0 |
Вода, пар |
104,2 |
5805х2216х4135 |
4223 |
Деаэратор атмосферного давления ДА-50/25 |
0,12 |
25,0 |
Вода, пар |
104,2 |
7760х2420х4335 |
6320 |
Деаэратор атмосферного давления ДА-50/50 |
0,12 |
50,0 |
Вода, пар |
104,2 |
11600х2620х4743 |
12687 |
Наименование изделия |
Краткая техническая характеристика |
|||||
Абсолютное давление, МПа |
Среда |
Температура среды, 0С |
Габариты (LхBxH), мм |
Масса, кг |
||

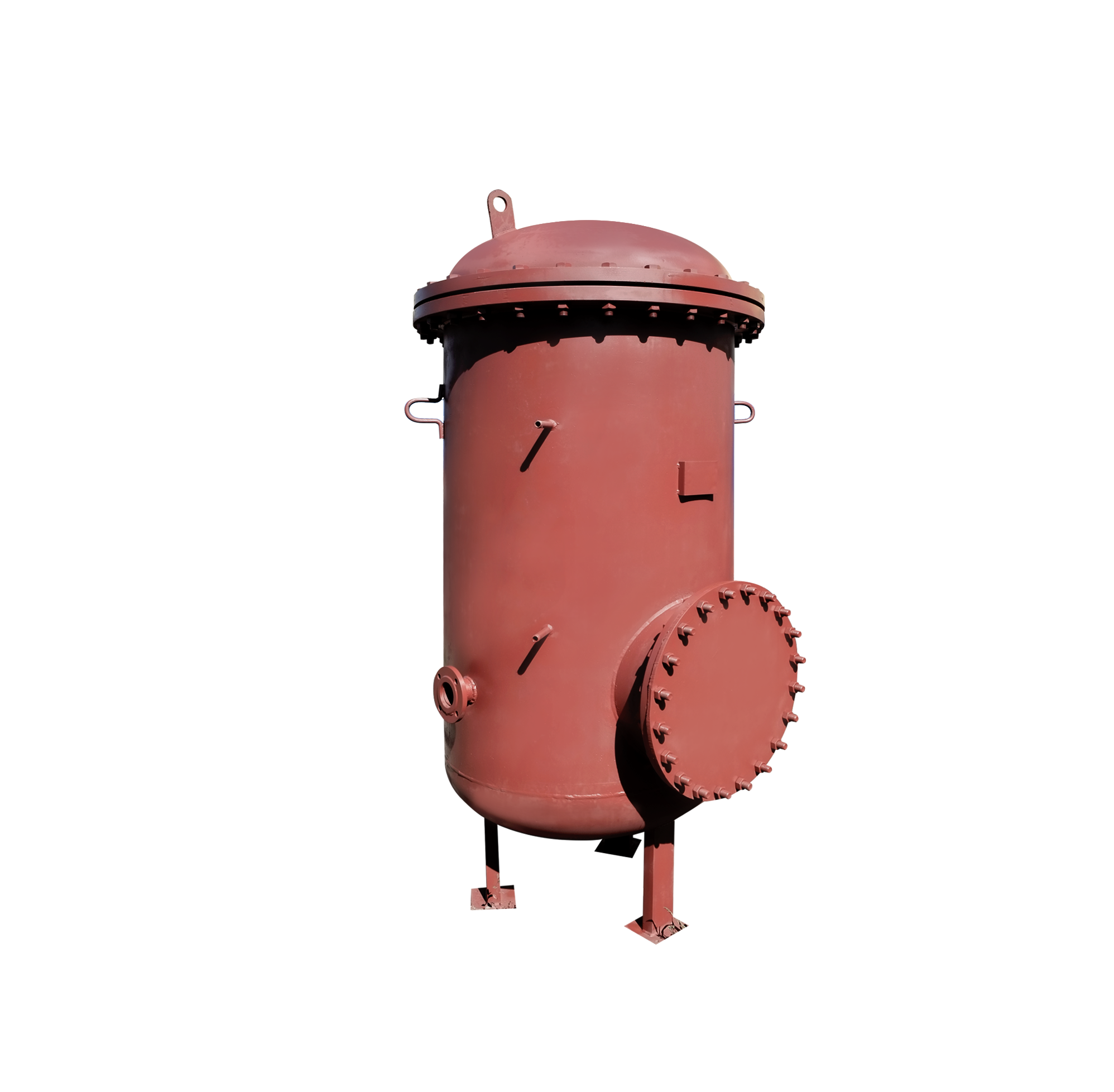

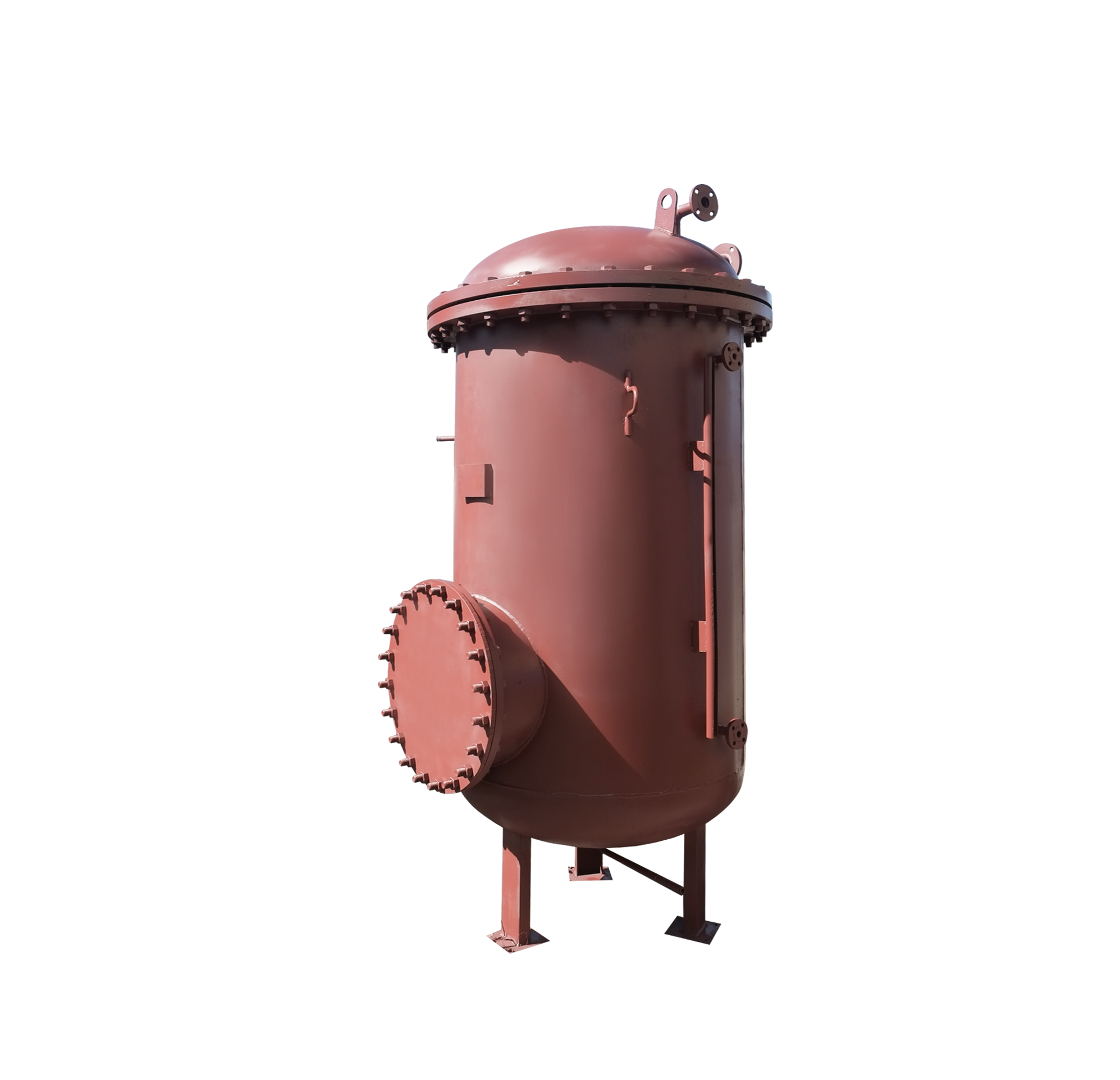

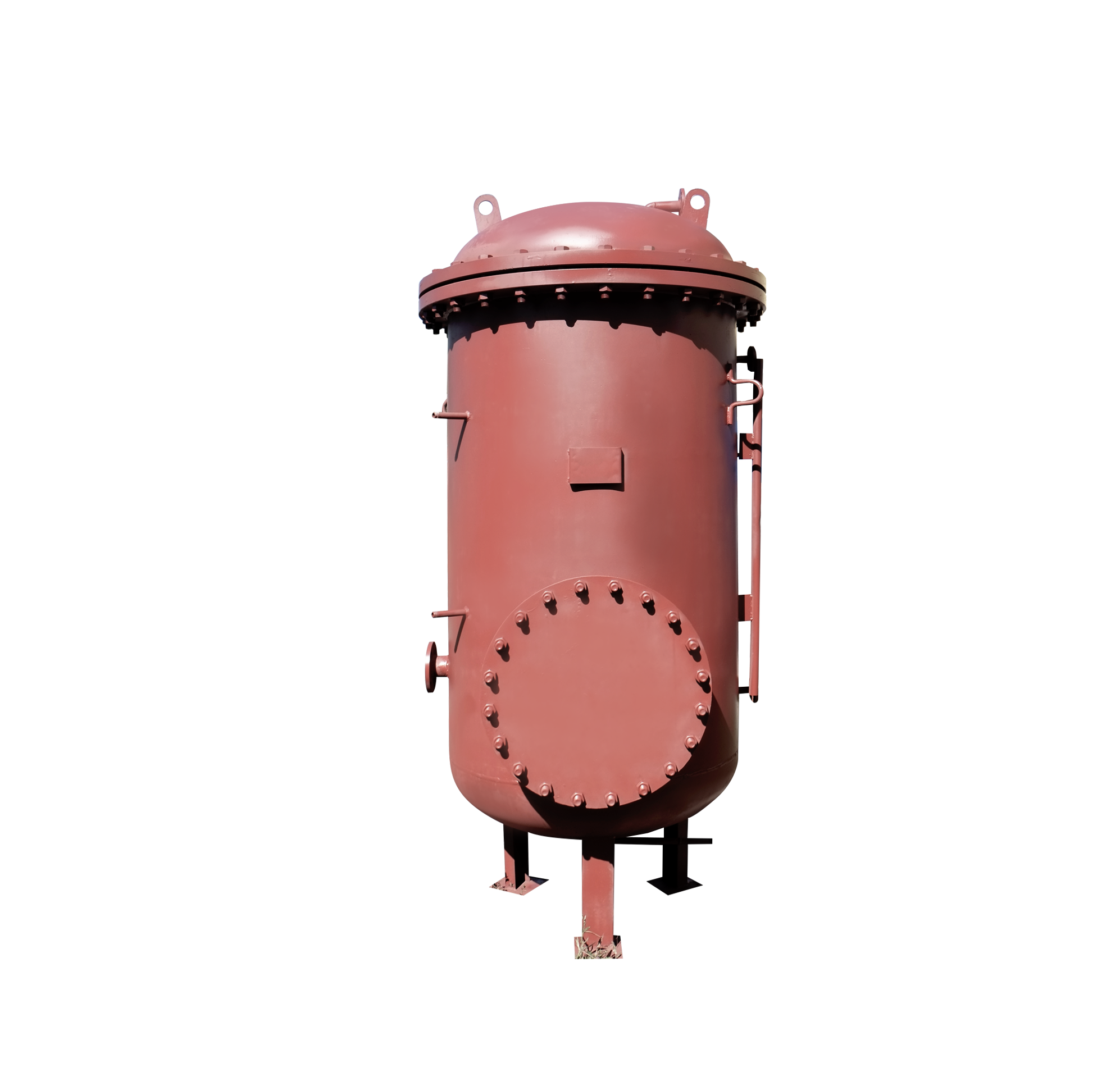

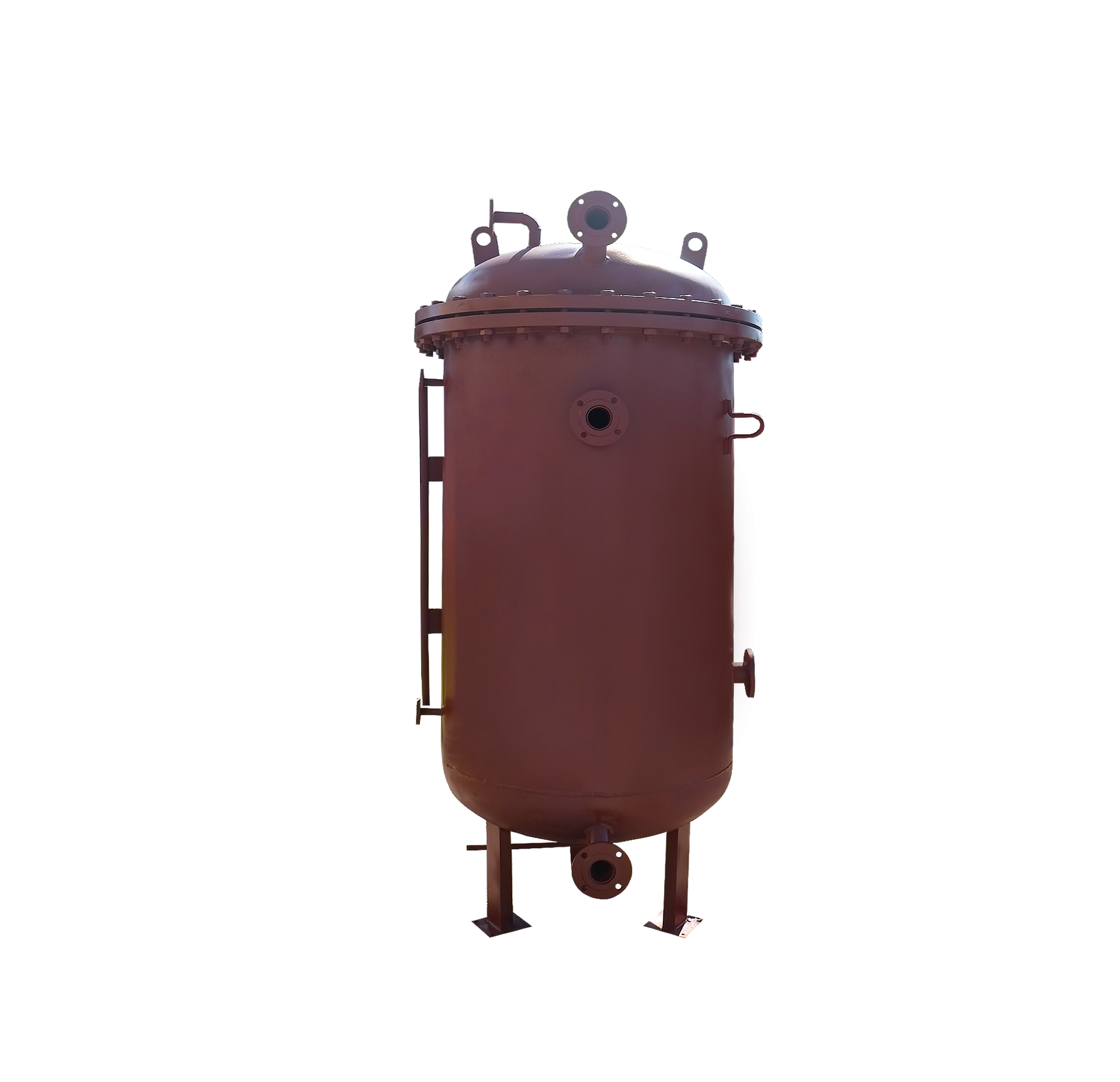

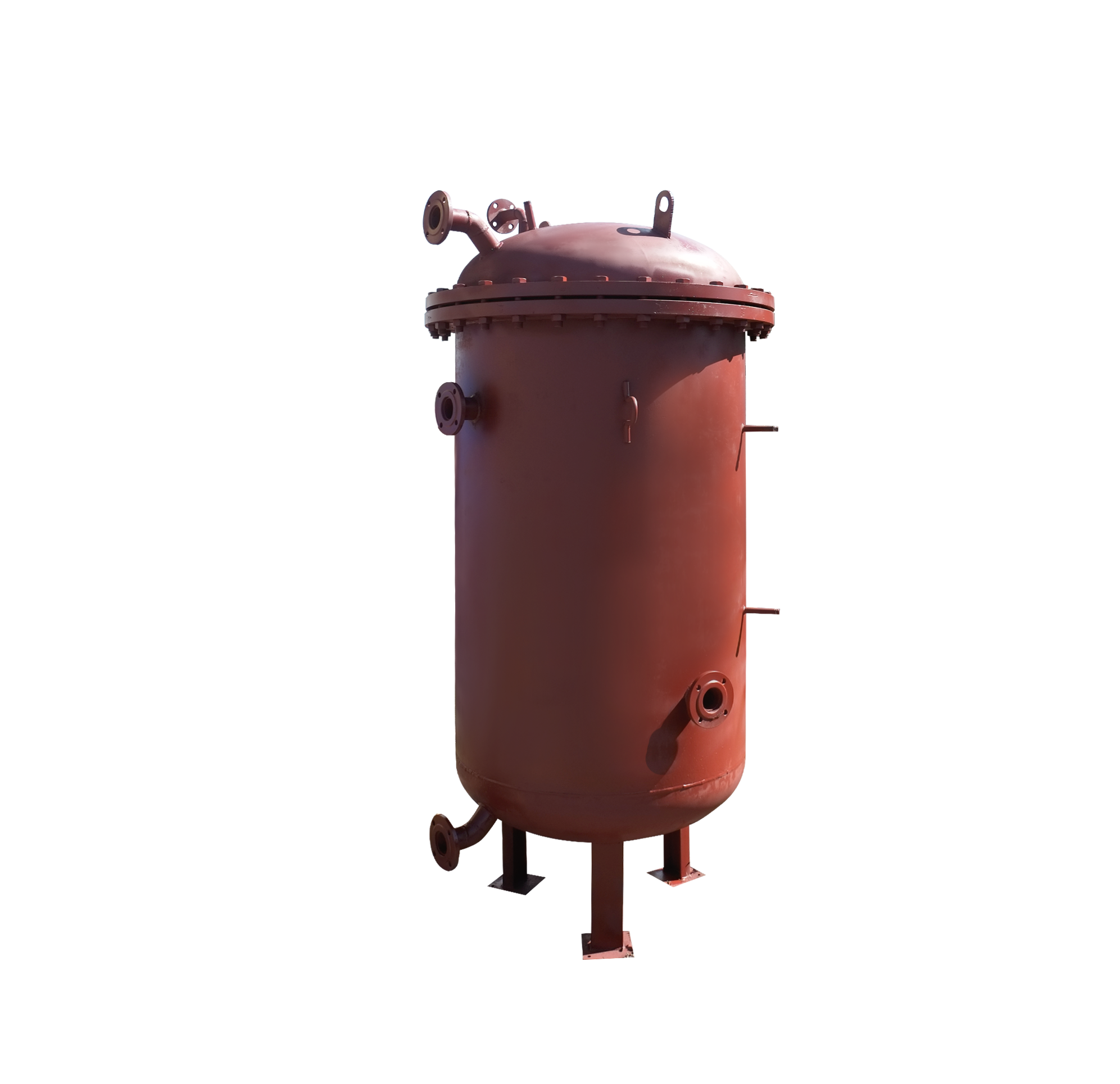

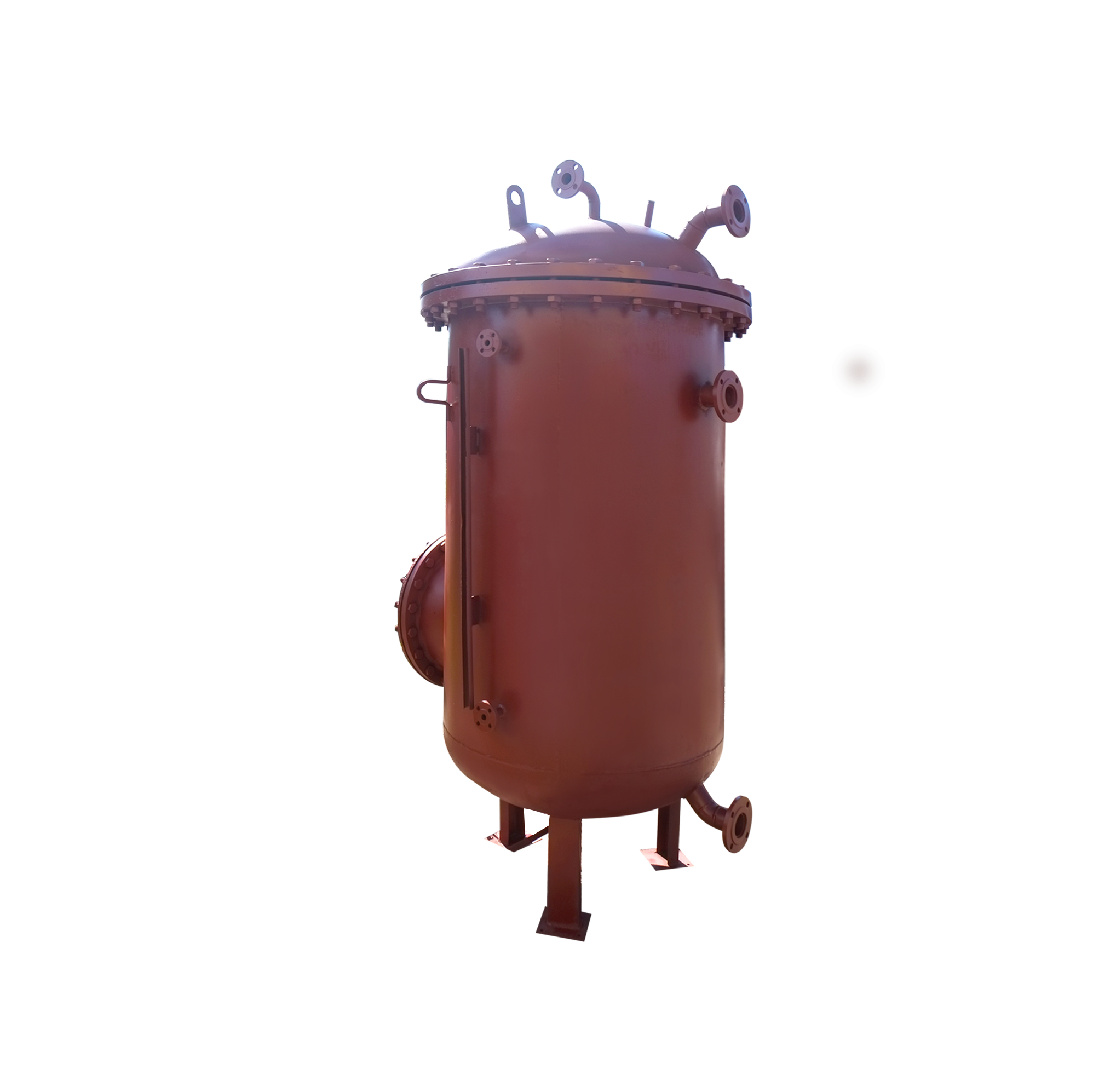

Деаэрационная колонка КДА-5 |
0,12 |
Вода, пар |
104,2 |
диам. 512х2100 |
235 |
|
Деаэрационная колонка КДА-10 |
0,12 |
Вода, пар |
104,2 |
диам. 512х2100 |
235 |
|
Деаэрационная колонка КДА-15 |
0,12 |
Вода, пар |
104,2 |
диам. 512х2250 |
245 |
|
Деаэрационная колонка КДА-25 |
0,12 |
Вода, пар |
104,2 |
диам. 720х2790 |
333,5 |
|
Деаэрационная колонка КДА-50 |
0,12 |
Вода, пар |
104,2 |
диам. 1016х2050 |
594 |
|
Деаэрационная колонка КДА-100 |
0,12 |
Вода, пар |
104,2 |
диам. 1016х2050 |
580 |
Наименование изделия |
Краткая техническая характеристика |
|||||
Абсолютное давление, МПа |
Среда |
Температура среды,0С |
Габариты (LхBxH), мм |
Масса, кг |
||
Гидрозатвор для ДА 5-25 |
0,12 |
Вода, пар |
--- |
1460х495х5950 |
183 |
|
Гидрозатвор для ДА 50-100 |
0,12 |
Вода, пар |
--- |
1500х495х5950 |
296,3 |
|

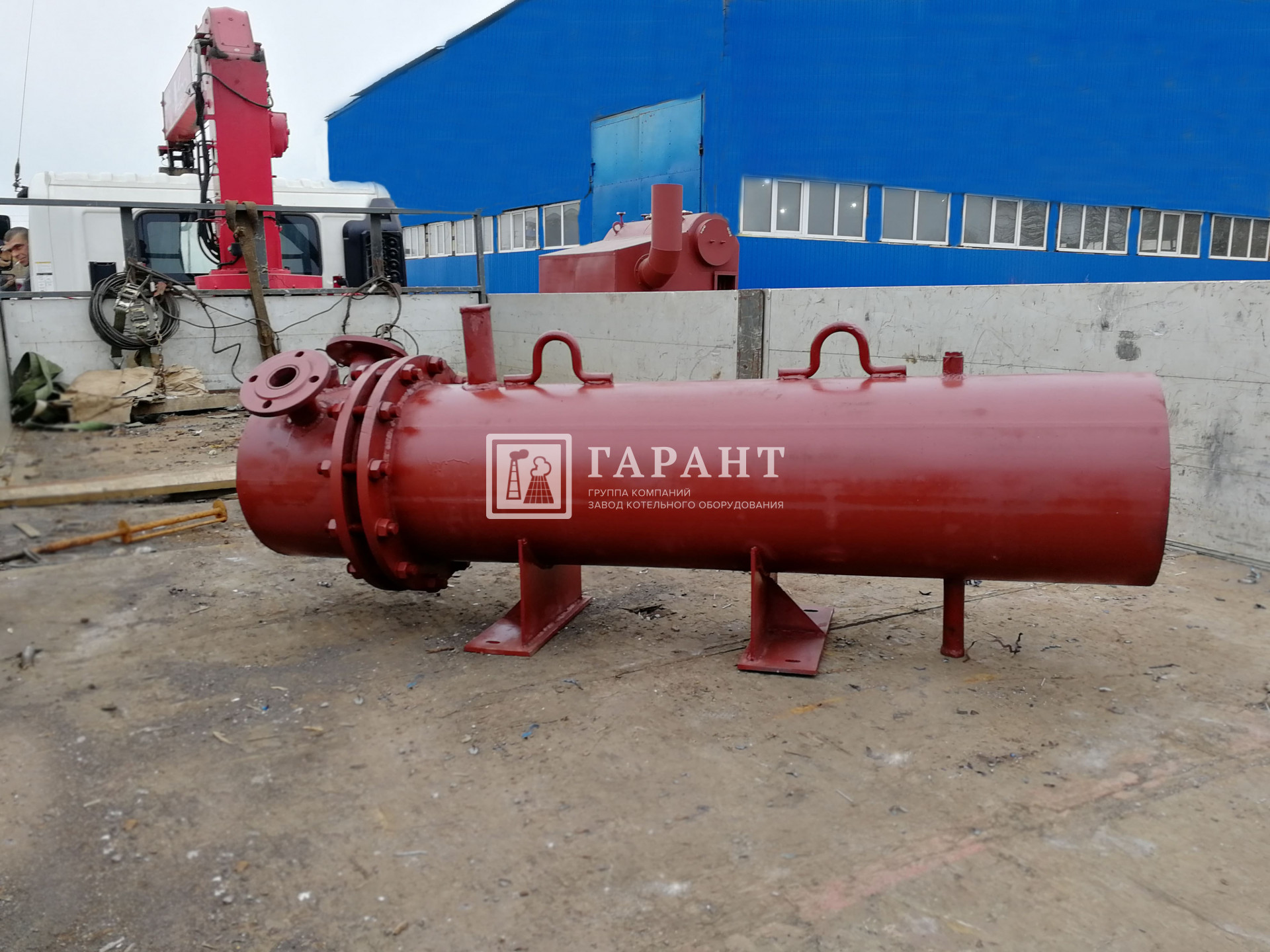

Охладитель выпара ОВА-2 |
В трубн. сист. 0,5; в корп. 0,12 |
Вода, пар |
В трубн. сист. 40-50; в корп. 104,2 |
1150х516х580 |
229 |
|
Охладитель выпара ОВА-8 |
В трубн. сист. 0,5; в корп. 0,12 |
Вода, пар |
В трубн. сист. 40-50; в корп. 104,2 |
2860х516х580 |
355 |
