Дробилки

Дробилка ДО – 1М

Дробилка питатель винтовая ВДП – 15

Дробилка винтовая ВДГ-10

Дробилка роторная Д-АР-55

Дробилка- машина для дробления твердых материалов.

Различают дробилки крупного (до 100—300 мм), среднего (25—-100 мм) и мелкого (5—25 мм) дробления.

По форме дробящего органа подразделяют на 4 класса:

  1. щековые (материал дробится раздавливанием, изгибом, истиранием между двумя прямоугольными плитами — щеками);
  2. конусные (дробление производится внутри неподвижной чаши конусов, совершающих круговое качение);
  3. валковые (материал затягивается силами трения и раздавливается между двумя параллельными цилиндрическими  валками, вращающимися с одинаковой скоростью один навстречу др.);
  4. молотковые (дробят материал ударами молотков, шарнирно закрепленных на быстровращающемся роторе); стержневые.

Дробилки трех первых классов используют для дробления твердых материалов (напр., строит, камня и др.); валковые и молотковые дробилки дробят хрупкие и мягкие материалы (уголь, известняки и др.).

Основным показателем является кратность дробления — отношение макс, размеров кусков материала до и после дробления. Кратность дробления зависит от конструкции дробилки и может колебаться от 4 до 20.

Роторные дробилки

Дробилки роторного типа представляют собой устройство, в основе которого используется ротор, который под ударами молотков или ударами о стенки дробилки разрушает сырье на фракции. Регулируя скорость вращения ротора можно управлять размером измельченной породы или зерна.

Валковые дробилки

Измельчение сырья происходит за счет валков с зубчатыми сегментами, которые при вращении с разной скоростью затягивают материал. Чем меньше расстояние между валками, тем меньше получается фракция. Валковые дробилки используются для размельчения строительного мусора, гипса, мрамора, угля и других материалов.

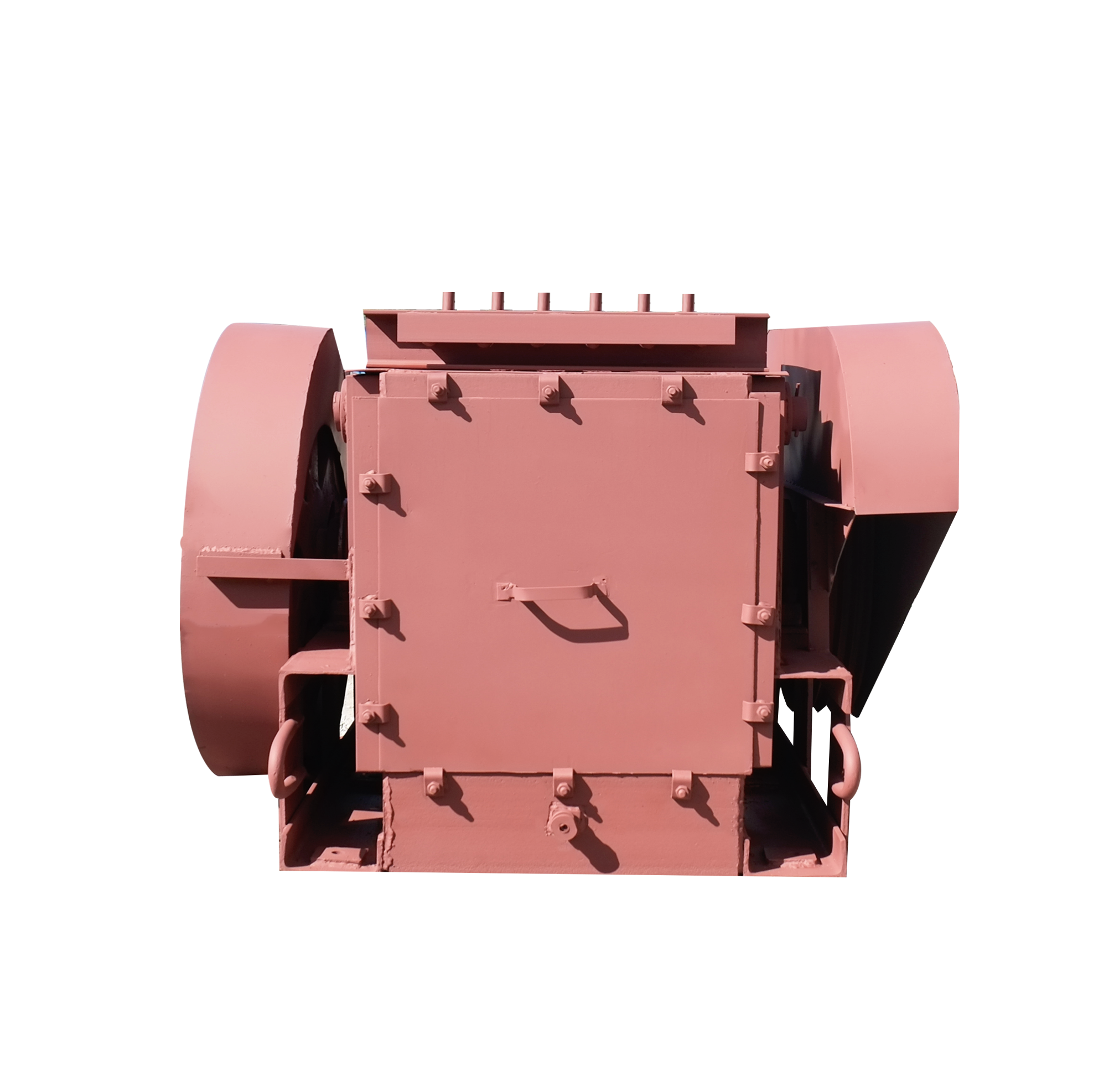

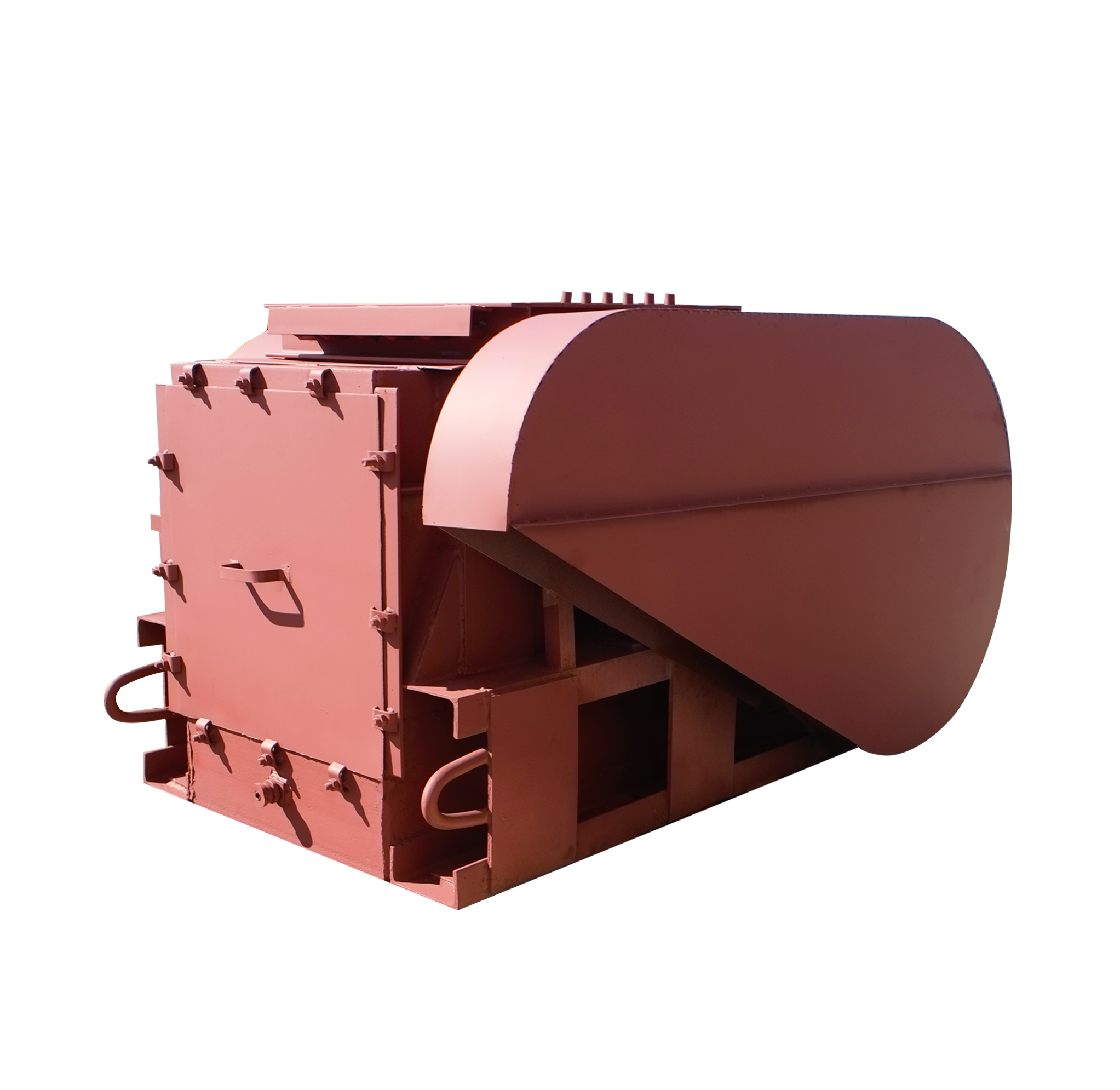

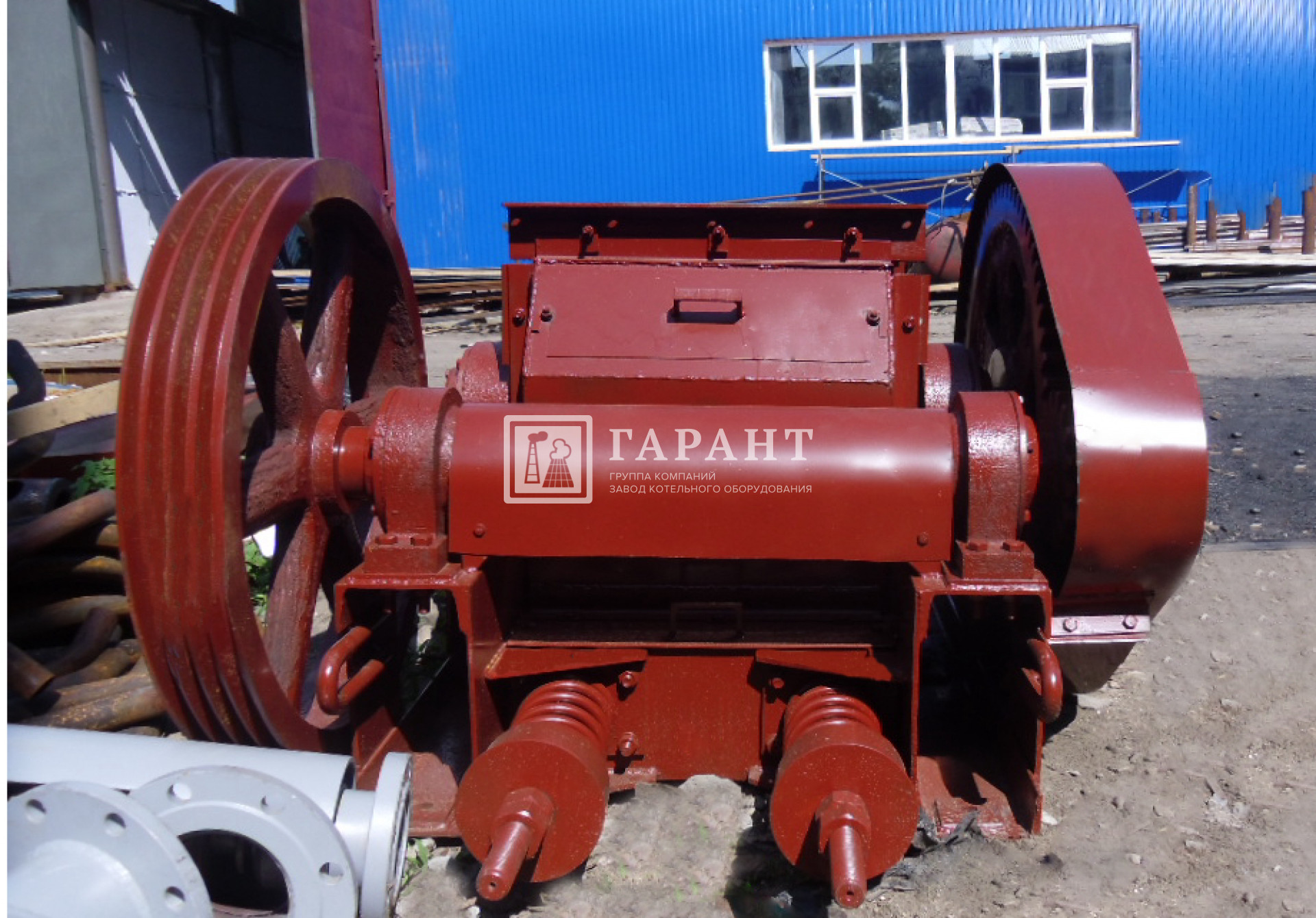

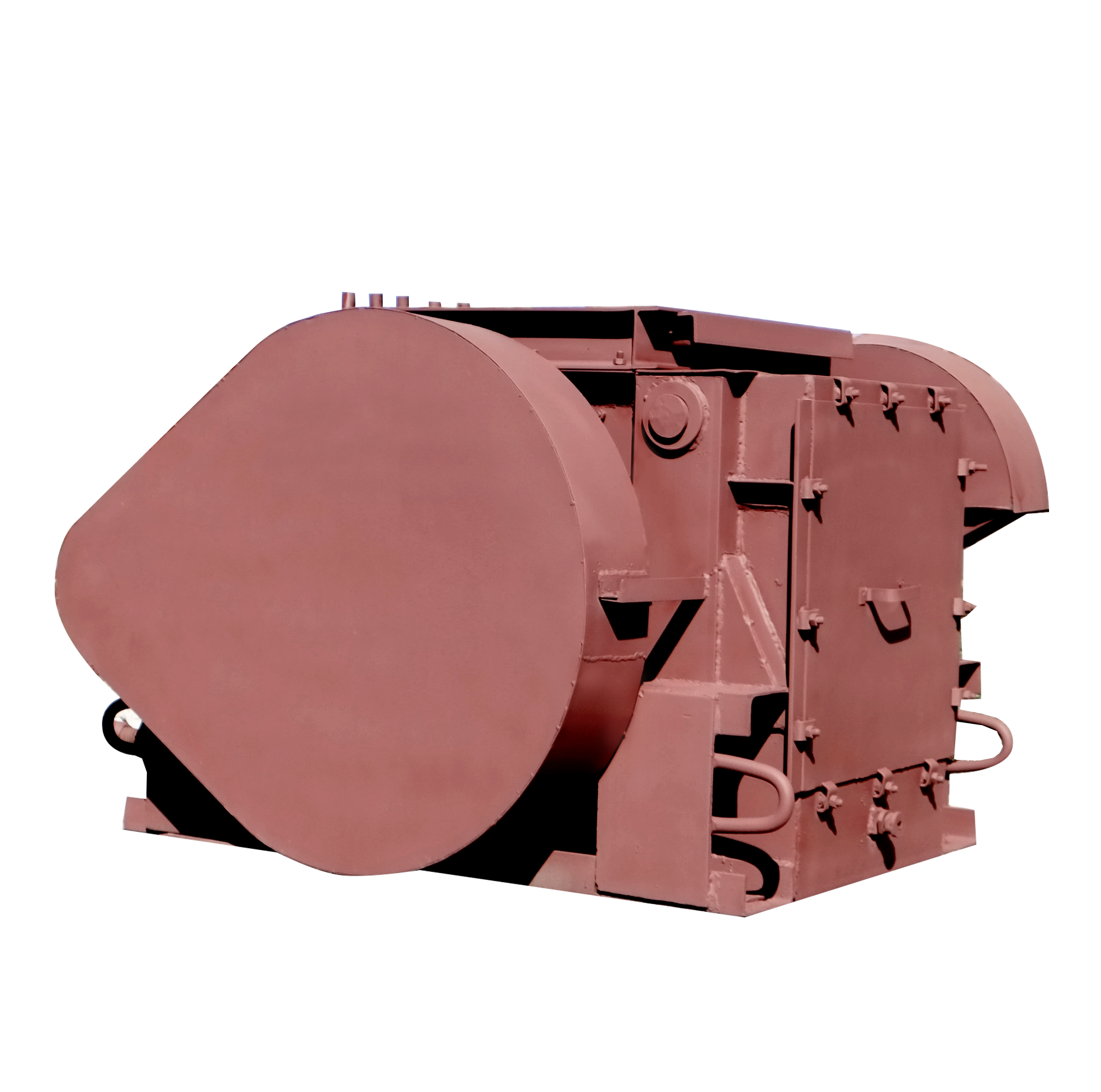

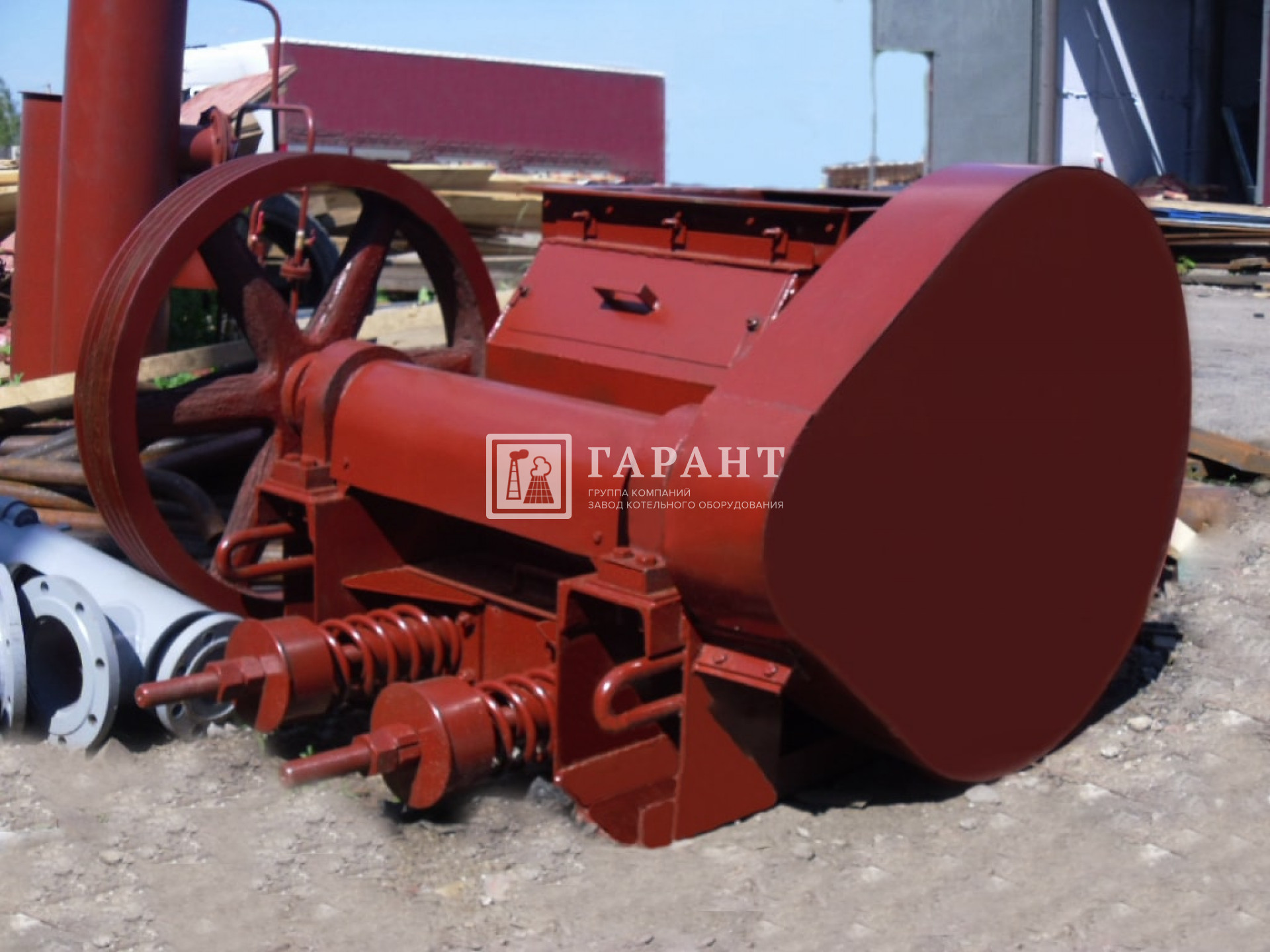

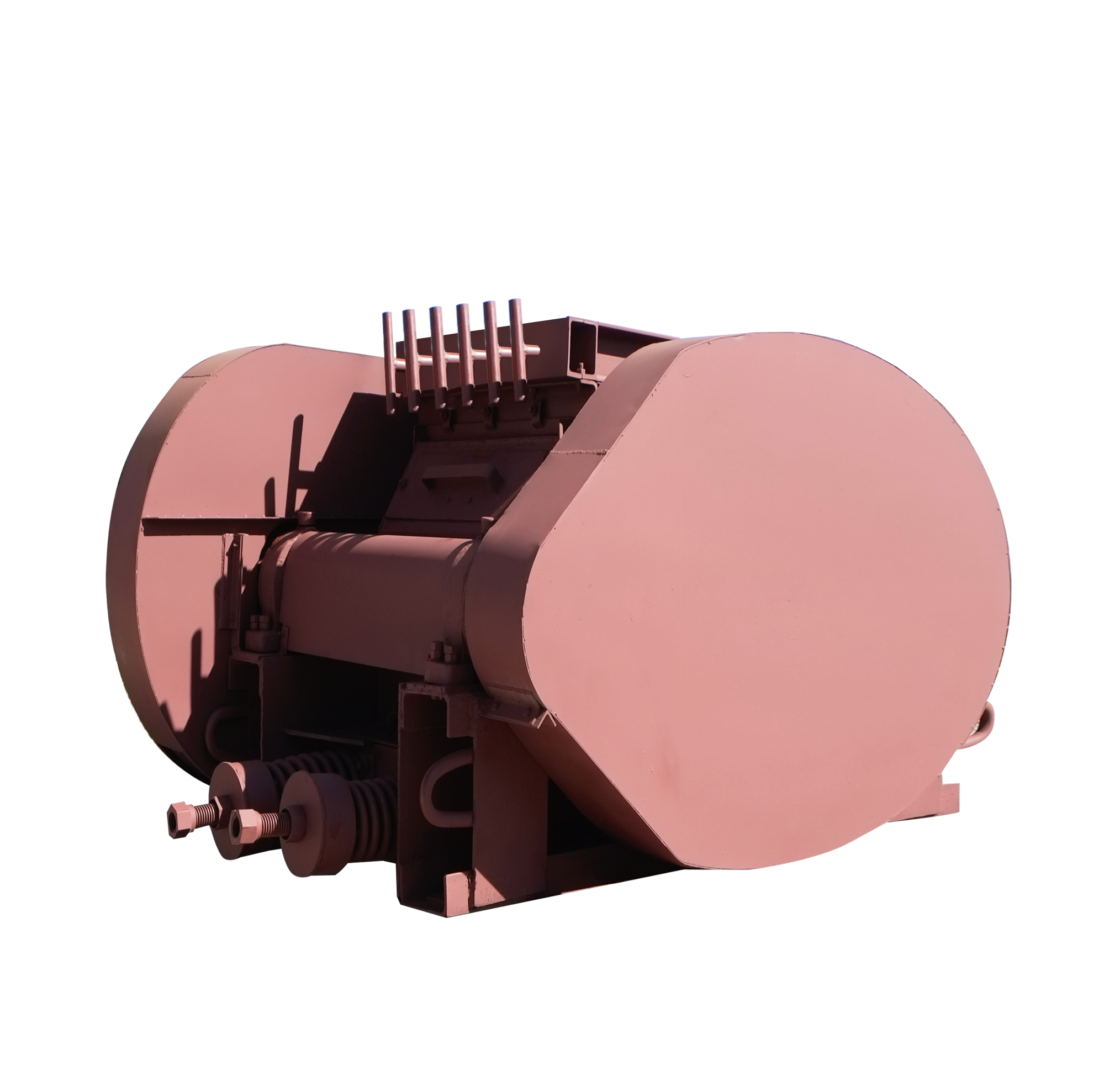

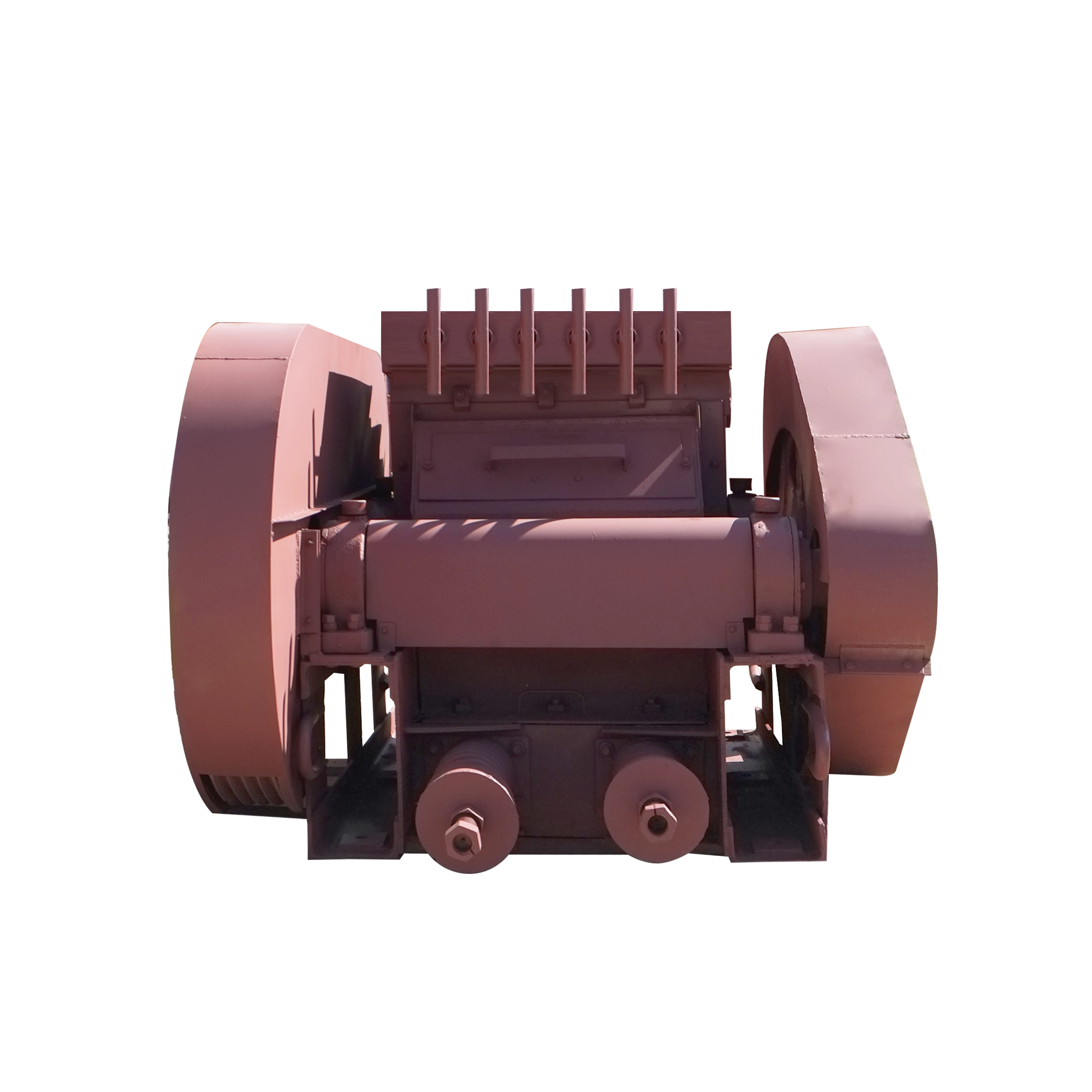

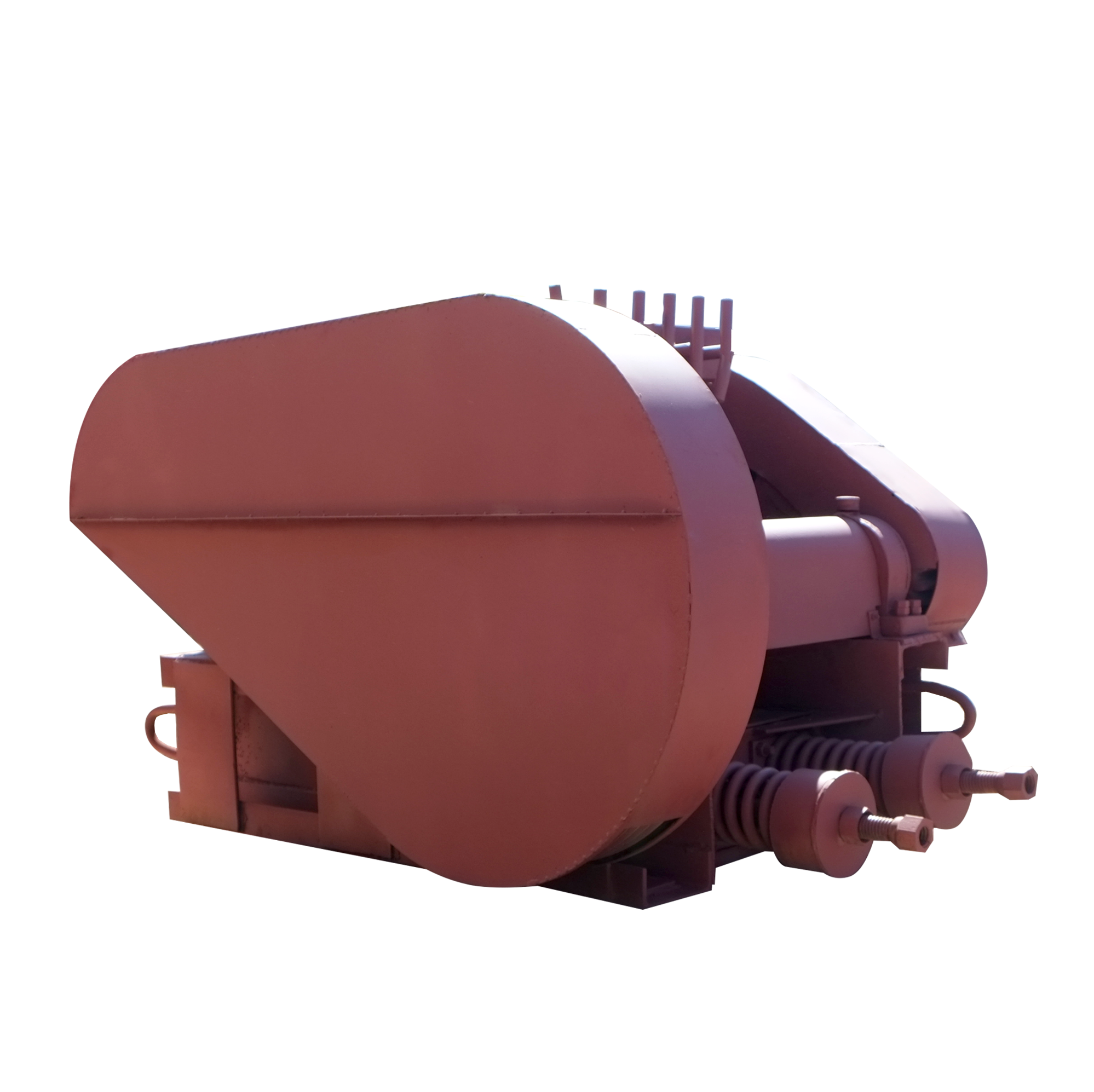

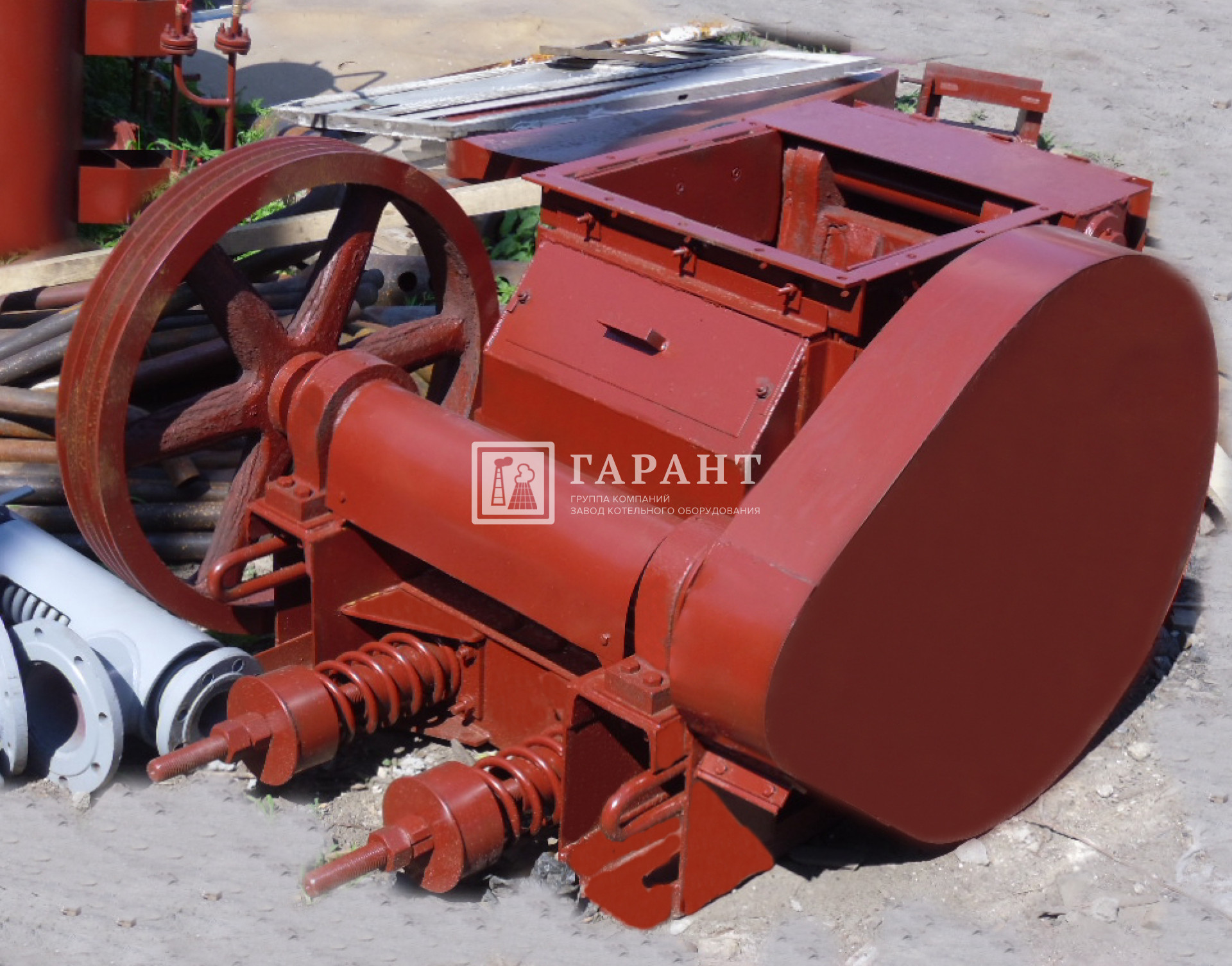

Дробилка ДО – 1М

 Дробилка одновалковая ДО-1М предназначена для дробления каменных и бурых углей. Дробилка устанавливается в системе топливоподачи производственно-отопительных котельных, оборудованных паровыми или водогрейными котлами со слоевыми топками.

ТЕХНИЧЕСКАЯ  ХАРАКТЕРИСТИКА

Наименование параметров

Значение

Производительность, т/ч

30

размер загружаемых кусков, мм

250

Фракция дробления, мм,

40

Частота вращения

дробильного валка, об/мин,

60

Электродвигатель:

мощность, кВт

11

частота вращения,

об./мин.

1000

Габаритные размеры:



Длина, мм:



- с правым расположением привода



2550

- с левым расположением привода

1790

Ширина, мм:





- с правым расположением привода

1235

- с левым расположением привода

1755

     Высота, мм

910

Масса без эл./двиг, кг

1500

Дробилка питатель винтовая ВДП – 15

Дробилка-питатель винтовая ВДП – 15 предназначена для дробления, грохочения и равномерной выдачи на транспортное устройство бурых и каменных углей.

Дробилка устанавливается в системах топливоподачи производственных котельных, оборудованных паровыми и водогрейными котлами с топками для слоевого сжигания топлива.

ТЕХНИЧЕСКАЯ  ХАРАКТЕРИСТИКА

Наименование параметров

Значение

Производительность, т/ч, до

15

Крупность загружаемого материала, мм, до

150

Крупность готового продукта

(пределы регулирования), мм

0-25

Габаритные размеры, мм, не более:

Длина

Ширина

Высота



2500

1500

1650

Масса дробилки, кг, не более

2900

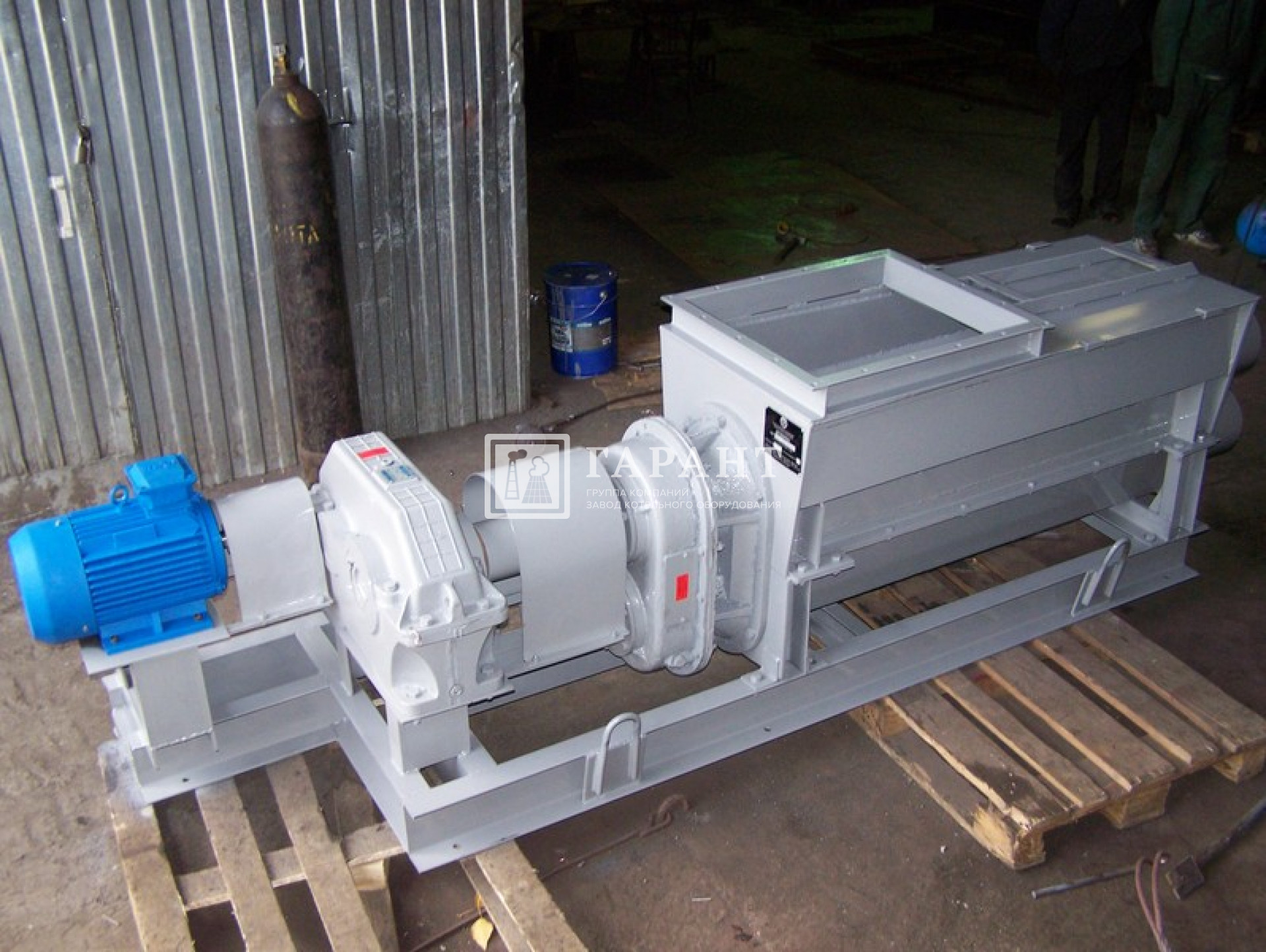

Дробилка винтовая ВДГ-10

Винтовая дробилка-грохот ВДГ-10 предназначена для дробления, грохочения и равномерной выдачи на транспортное устройство бурых и каменных углей. Дробилка устанавливается в системах топливоподачи производственных котельных, оборудованных паровыми и водогрейными котлами с топками для слоевого сжигания топлива. Рабочие органы дробилки – горизонтально расположенные шнеки, один над другим (один – дробящий, другой – подающий) с наплавленными износостойким материалом витками, а также два стальных литых угледробителя (передний и задний).

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Наименование параметров

Значение

Производительность, т/ч

10

Размер загруженных кусков топлива, мм, не более

200

Фракция дробления, мм

(пределы регулирования), мм

0…50

Частота вращения винтов, об./мин., не менее

60

Электродвигатель:

Мощность, кВт

11

Частота вращения, об./мин

1500

Редуктор

Ц2У-200-25-21

Габаритные размеры, мм, не более:

Длинна

Ширина

Высота



3705

880

940

Масса, кг

1800

Дробилка роторная Д-АР-55

Дробилка типа Д-АР-55 предназначена дробления хрупких и мягких материалов на мелкие фракции: каменного угля, каменной соли, мела, гипса, топочного шлака, кирпичного боя, квасцов, селистры, буры, а также известняка и других малоабразивных материалов.

В зависимости от требуемой производительности завод «Гарант» выпускает 3 модификации дробилок Д-АР-55

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ

Дробилка Д-АР-55 (3)

Наименование параметров

Значение

Производительность, т/ч

3-6

Наибольшие габариты загружаемого материала, мм

200х200

Размеры фракции на выходе, мм (регулируется вручную)

0…30

Двигатель АИР 132М 4УЗ

мощность, кВт

5,5

Рабочий орган – ротор:

Диаметр,мм

Число дробящих пальцев, шт

Частота вращения, об./мин



290

12

722,5

Габариты, мм

922х611х1541

Масса, кг

245

Дробилка Д-АР-55(10)

Наименование параметров

Значение

Производительность, т/ч

7-10

Наибольшие габариты загружаемого материала, мм

200х200

Размеры фракции на выходе, мм (регулируется вручную)

0…30

Двигатель АИР 132М 4УЗ

мощность, кВт

7,5

Рабочий орган – ротор:

Диаметр,мм

Число дробящих пальцев, шт

Частота вращения, об./мин



390

18

720

Габариты, мм

1075х715х1771

Масса, кг

343

Дробилка Д-АР-55(15)

Наименование параметров

Значение

Производительность, т/ч

8-15

Наибольшие габариты загружаемого материала, мм

200х200

Размеры фракции на выходе, мм (регулируется вручную)

0…30

Двигатель АИР 132М 4УЗ

мощность, кВт

11

Рабочий орган – ротор:

Диаметр,мм

Число дробящих пальцев, шт

Частота вращения, об./мин



690

24

725

Габариты, мм

1480х1065х2211

Масса, кг

718



Купить дробилку от завода Гарант. Производим дробилки всех типов для размельчения угля, зерна, веток, пластика, дерева и других материалов.
