Котлы НРс-18-73 (53)

Котлы презназначены для работы на жидком, твердом и газообразном топливе с применением искусственного дутья.

Стальные водотрубные котлы НР-18 предназначаются для теплоснабжения промышленных и гражданских зданий. Водогрейные котлы НР-18 изготавливаются на давление 5кг/см2 для температуры воды 4-1000С. Котлы могут быть использованы такжу в качестве паровых низкого давления до 0,7 кг/см2.

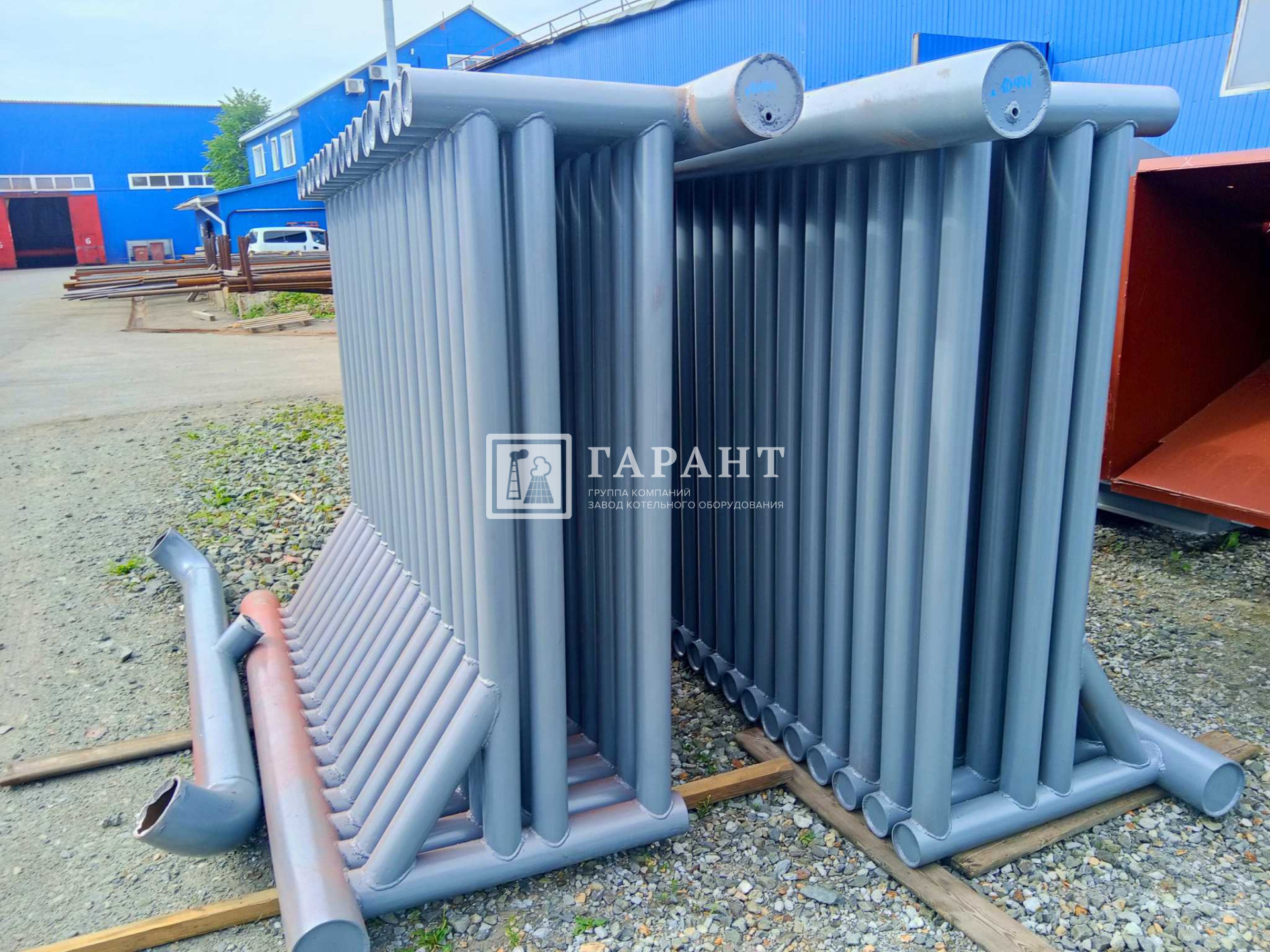

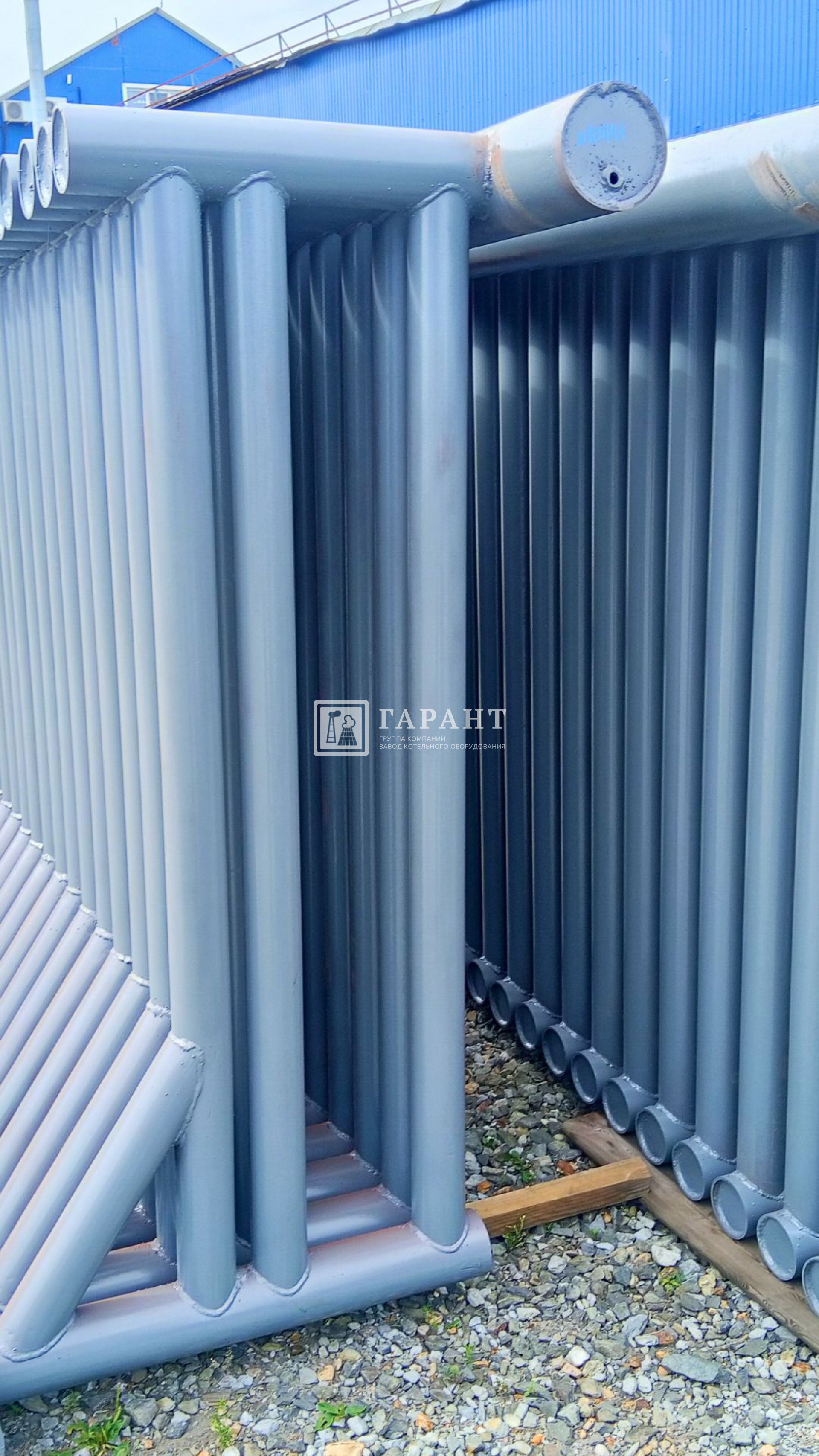

Котлы конструируются без барабанов и выполняются из предвариетльно изогнутых или прямых сваренных труб. состоят из двух пакетов - левого и правого. Пакеты могут быть разной длины  в зависимости от теплопроизводительности котла. Пакеты котла свариваются из отдельных секций, каждая из которых состоит из трех вертикальных стальных бесшовных труб Ø89мм. Комплектуются фланцми d100, d150. Количество секций в котлах НР-18 может варьироваться, за счет чего можно увеличить теплопроизводительность благодаря величине нагревательной поверхности

Технические характеристики

Характеристика

Ед. изм.

Параметр

Производительность

Гкал/час

0,65



Поверхность нагрева котла

– 16 секций

– 24 секции

– 32 секции



м2

м2

м2



27,0

40,0

53,0



Объем котла (32 секции):

– полный

– секций



м3

м3



1,27

0,07



Коллектор входной из труб

– диаметр

– толщина стенки





мм

мм





159

4,0



Коллектор котла из труб

– диаметр

– толщина стенки



мм

мм



108

4,0



Секции котла из труб

– диаметр

– толщина стенки



мм

 мм



89

3,5



Рабочее давление

кг/см2

7,0

Пробное давление

кг/см2

9,0

Расчётная температура воды

0С

70/115

КПД котла, не менее

%

70

Масса

кг

2100

Габариты:

– длина   32/24/16 секций

– ширина

– высота



мм

мм

мм



2600/1950/1300

2400

1800



вид топлива



уголь, газ, мазут
