Котлы жаротрубные водогрейные на твердом топливе

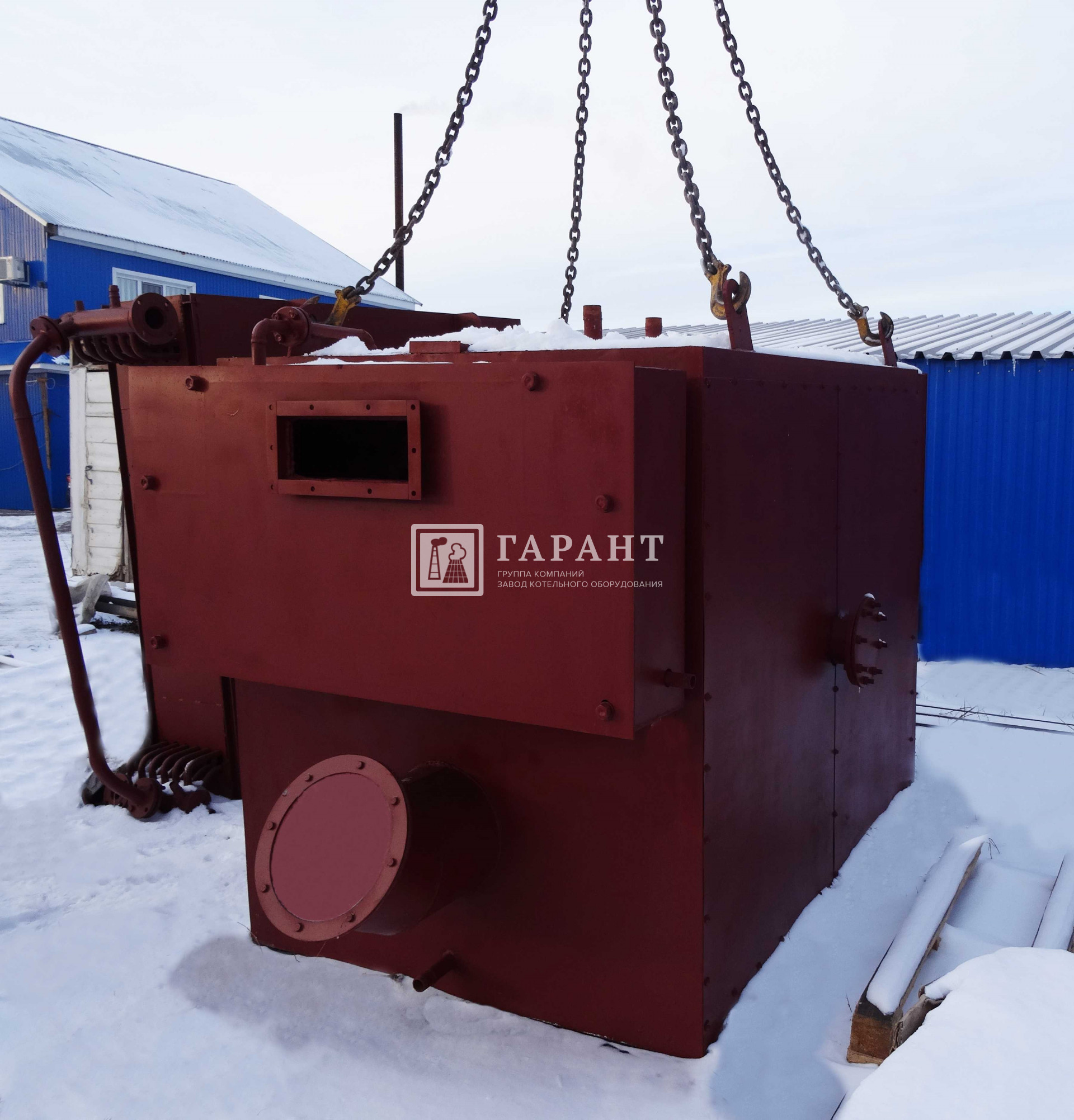

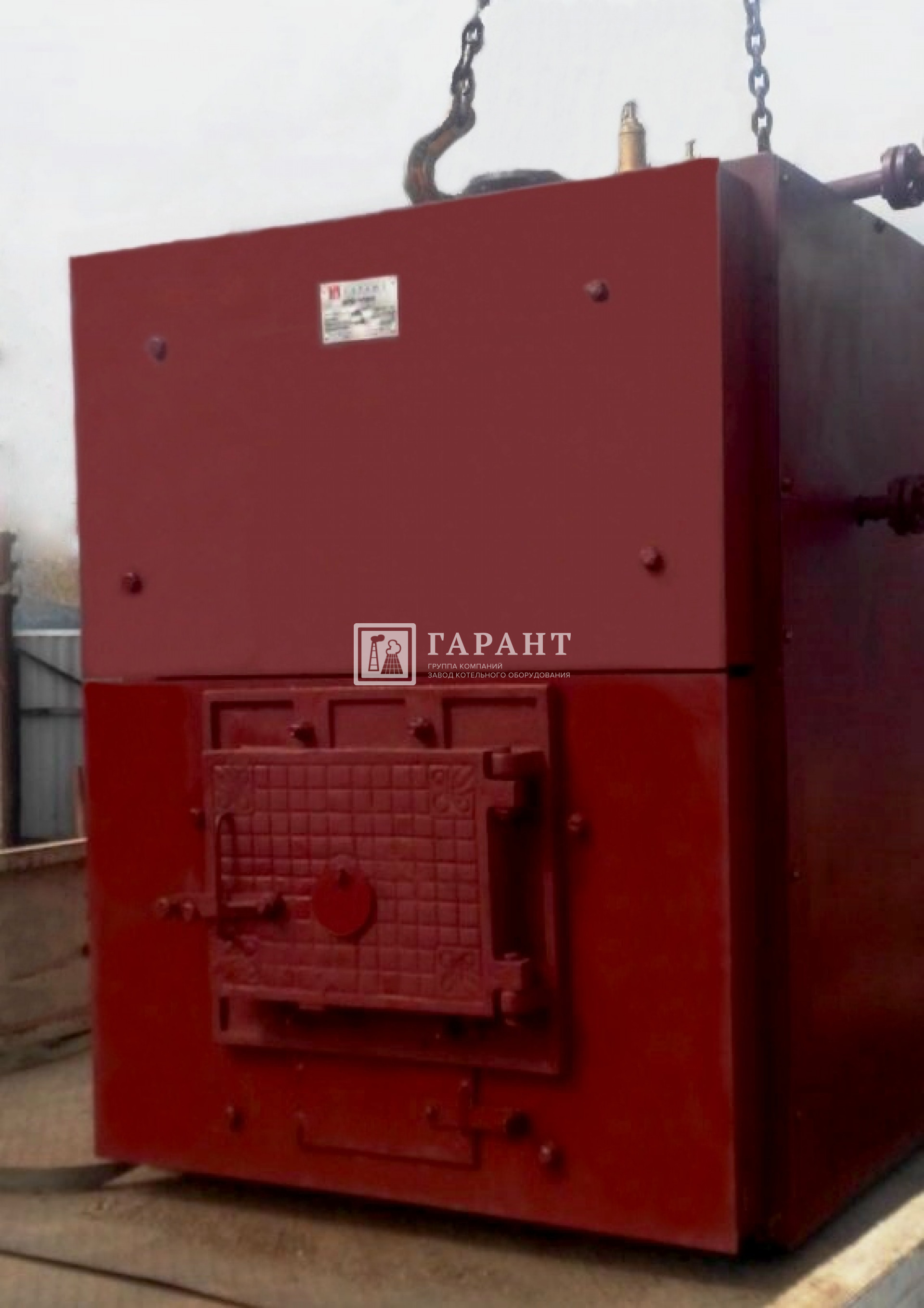

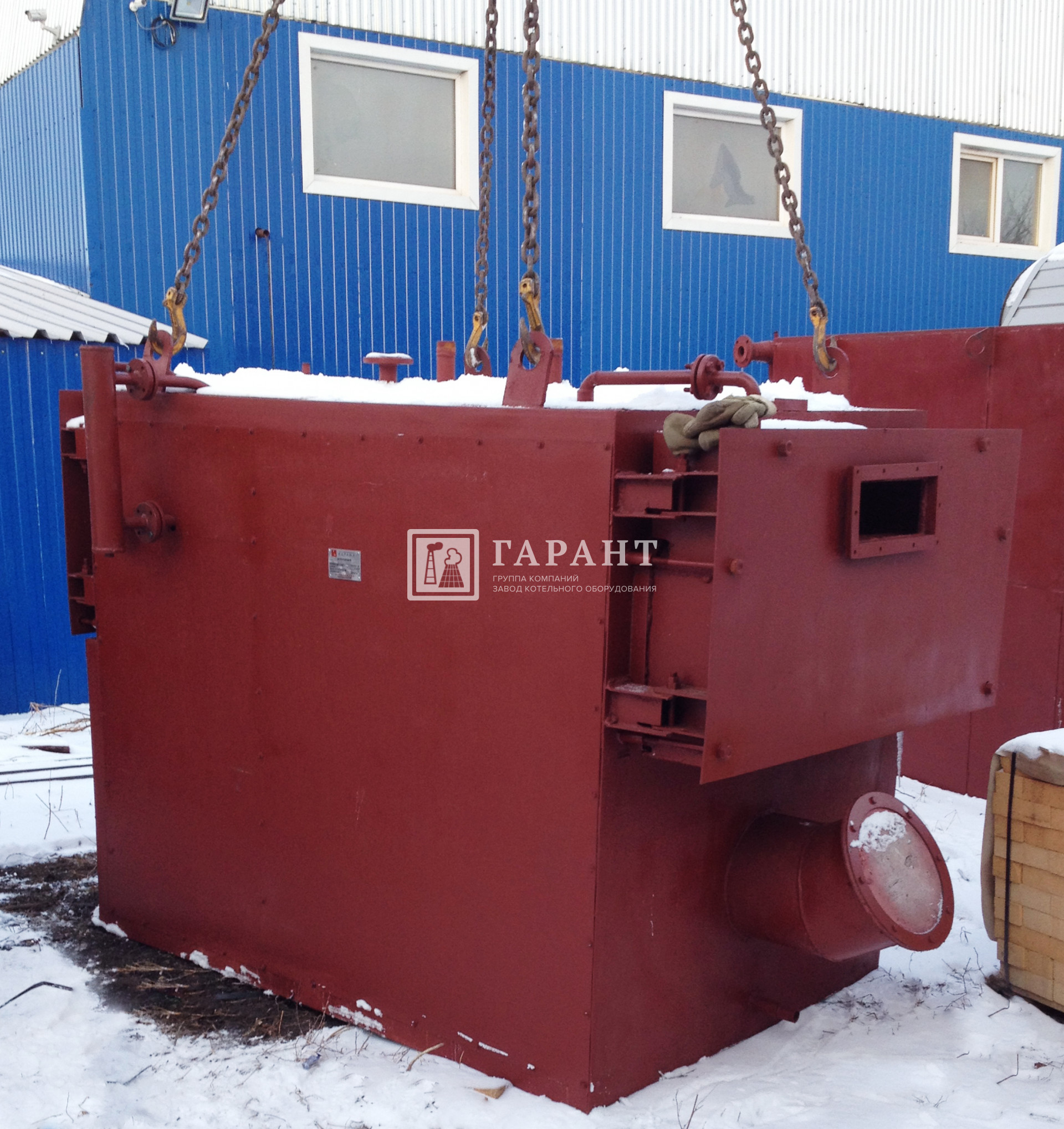

Фотогалерея

Группа Компаний «Гарант» производит стальные жаротрубные котлы мощностью от 0,1 до 1,0 МВт.

Котел состоит из корпуса, передней крышки, короба для отвода дымовых газов, опор, теплоизоляции и декоративного кожуха. Корпус котла— цилиндрической формы, включает в себя топочную камеру, переднюю и заднюю трубные доски, конвективный газоход и наружную обечайку. Топочная камера — цилиндрическая, выполнена в виде жаровой трубы. Конвективный газоход котла образован из электросварных трубок. Между пучками электросварных труб для осмотра и очистки котла по водяной стороне сохранено пространство. В качестве электросварных труб могут быть использованы цельнотянутые трубы. Декоративная обшивка выполнена из крашенной стеновой панели.

Жаротрубные котлы удобны в эксплуатации и экономичны. Жаротрубные котлы вмещают большой объем воды, это позволяет поддерживать постоянное давление в котле, большой объем воды, нагретой до состояния кипения, является мощным аккумулятором тепла. Котел предсьавляет собой готовое изделие в собранном виде, установка которого не требует устройства фундамента.

Преимущества жаротрубных котлов перед водотрубными:

Меньшие габариты
Простота очистки поверхностей нагрева от сажевых отложений
Больший диапазон возможного регулирования снимаемой мощности
Меньшее гидравлическое сопротивление, а значит и меньшие затраты на насосы и электроэнергию
Высокая ремонтопригодность

В комплект поставки котла входит: котельный блок в легкой обмуровке, топочная и зольниковая дверки, ручное топочное устройство- колосники, вентилятор поддува, запорная и измерительная арматура и приборы безопасности в пределах котла.Дополнительная комплектация согласовывается в соответствии с требованиями и потребностями заказчика.

Параметры		Ед. изм.	КВр-0,1	КВр-0,2	КВр-0,4	КВр-0,6	КВр-0,8	КВр-1,0
Теплопроизводительность котла		МВт (Гкал/ч)	0,12(0,1)	0,23(0,2)	0,46(0,4)	0,69(0,6)	0,93(0,8)	1,0(0,8)
КПД* котла, не менее		%	80	80	80	80	80	80
Номинальный расход воды через котел		м³/ч	4,0	8,0	16,0	24,0	32,0	34,4
Температура дымовых газов на выходе из котла		⁰С	160...180	160...180	160...180	160...180	160...180	160...180
Рабочее давление воды		МПа (кгс/см²)	0,6(6,0)	0,6(6,0)	0,6(6,0)	0,6(6,0)	0,6(6,0)	0,6(6,0)
Гидравлическое сопротивление, не более		кгс/см²	0,5	0,5	0,5	0,5	0,5	0,5
Температура воды на входе		⁰С	70	70	70	70	70	70
Температура воды на выходе		⁰С	95	95	95	95	95	95
Температура вырабатываемого пара		⁰С	115	115	115	115	115	115
Длина топочного пространства		мм	1000	1400	1415	1565	1700	2030
Габаритные размеры котла, не более	Длина	мм	1920	2105	2206	2360	2495	3180
	Ширина	мм	910	1100	1180	1180	1446	1590
	Высота	мм	1430	1430	1420	1406	1690	1973

*- каменный уголь Q=5230 ккал/кг

Разработка конструкторской документации на котлы, не указанные в данной таблице, осуществляются в индивидуальном порядке.

Указанные параметры габаритов могут отличаться. Предприятие-изготовитель оставляет за собой право вносить непринципиальные изменения и усовершенствования конструкции, не ухудшающие качества оборудования.
