Котлы жаротрубные водогрейные на жидком и газообразном топливе

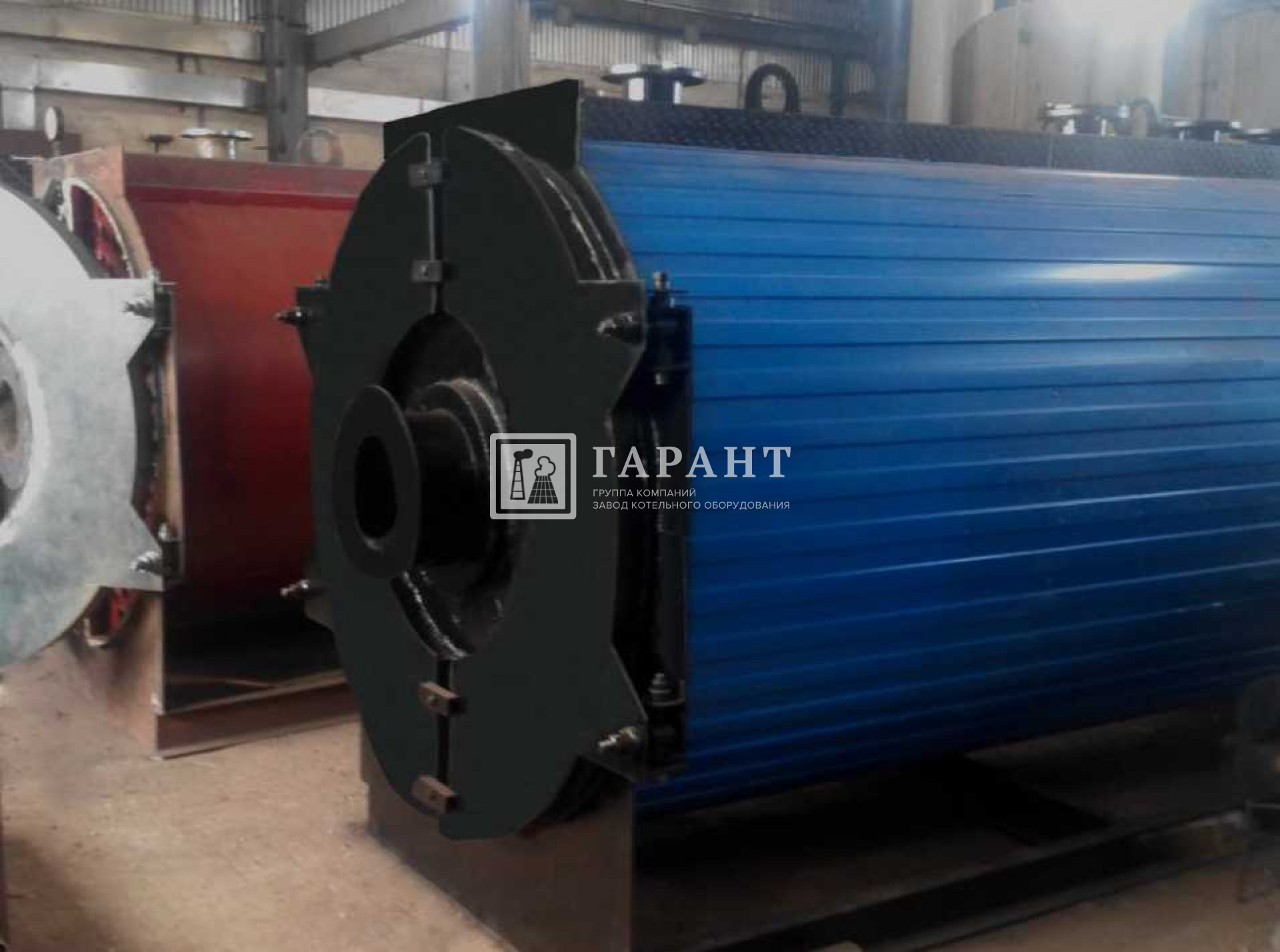

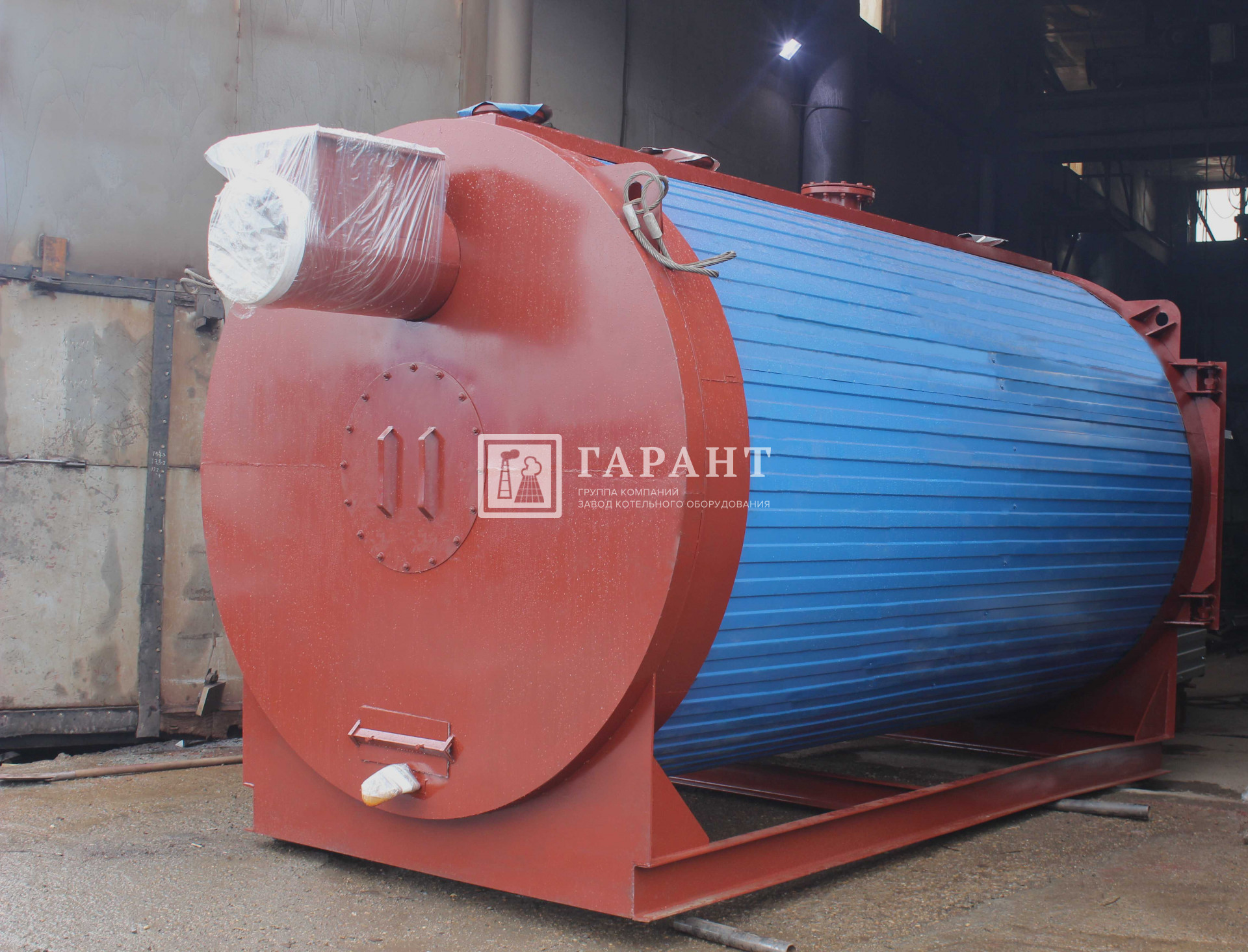

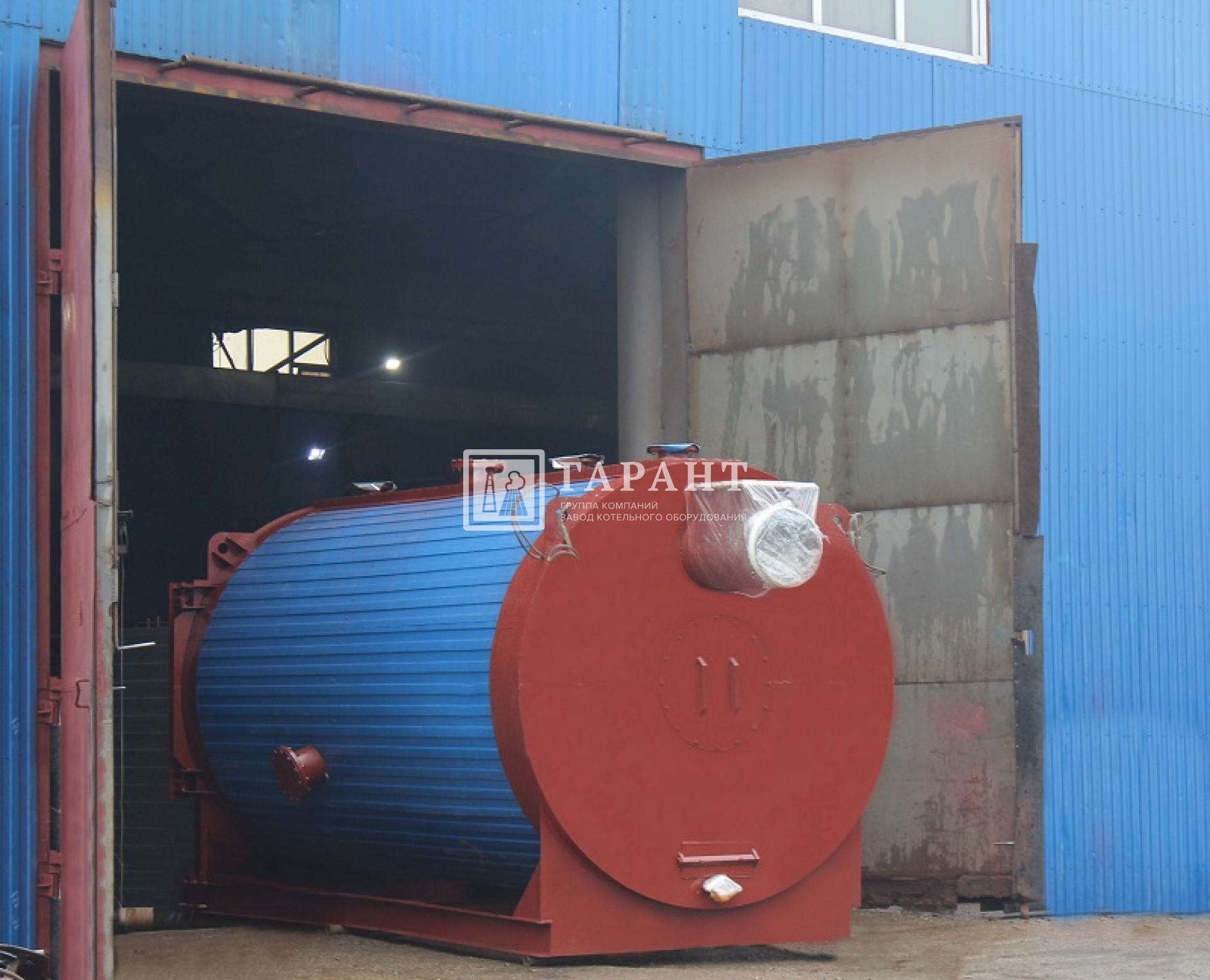

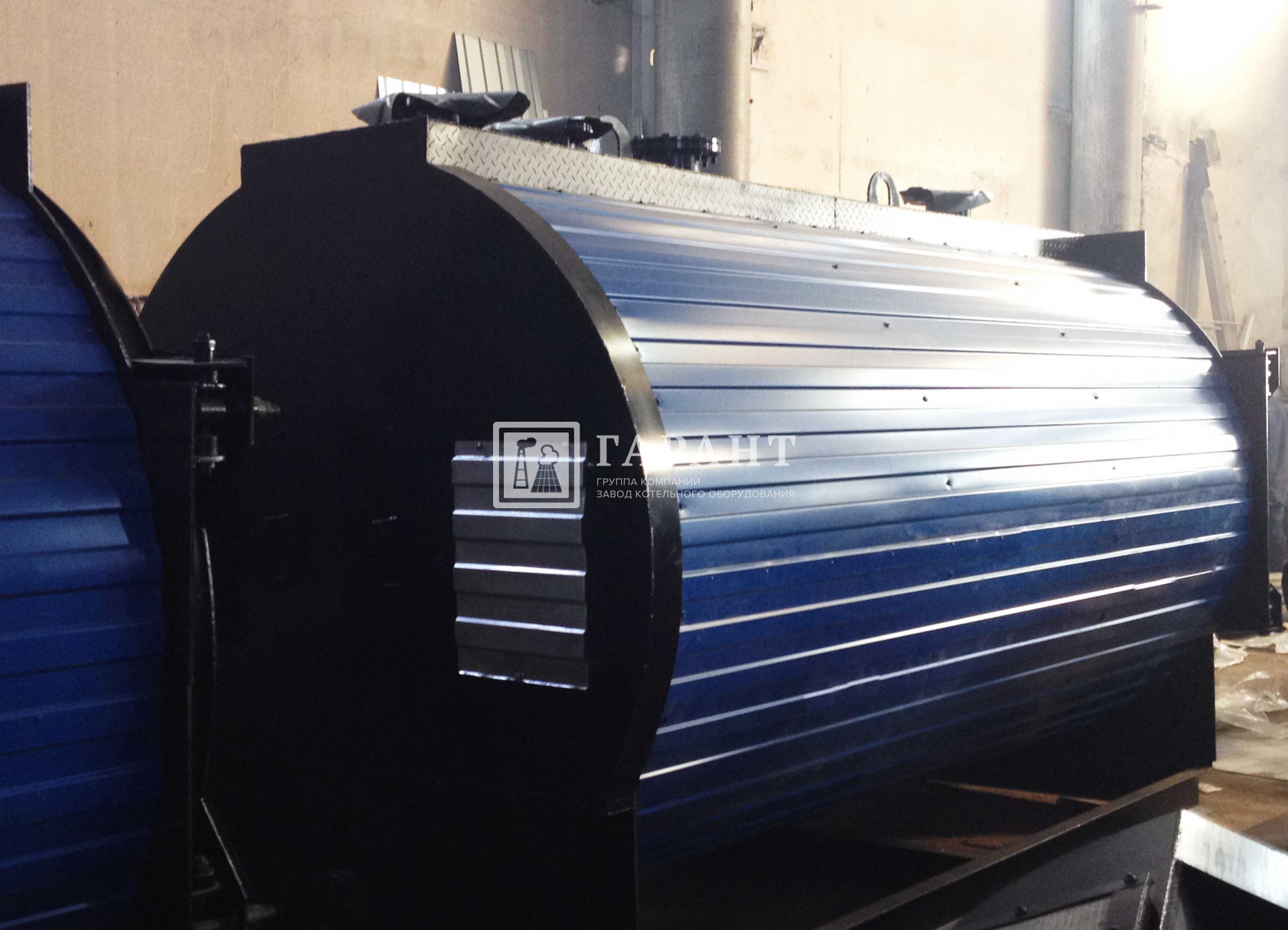

Группа Компаний «Гарант» производит стальные жаротрубные водогрейные котлы мощностью от 0,1 до 2,5 МВт.

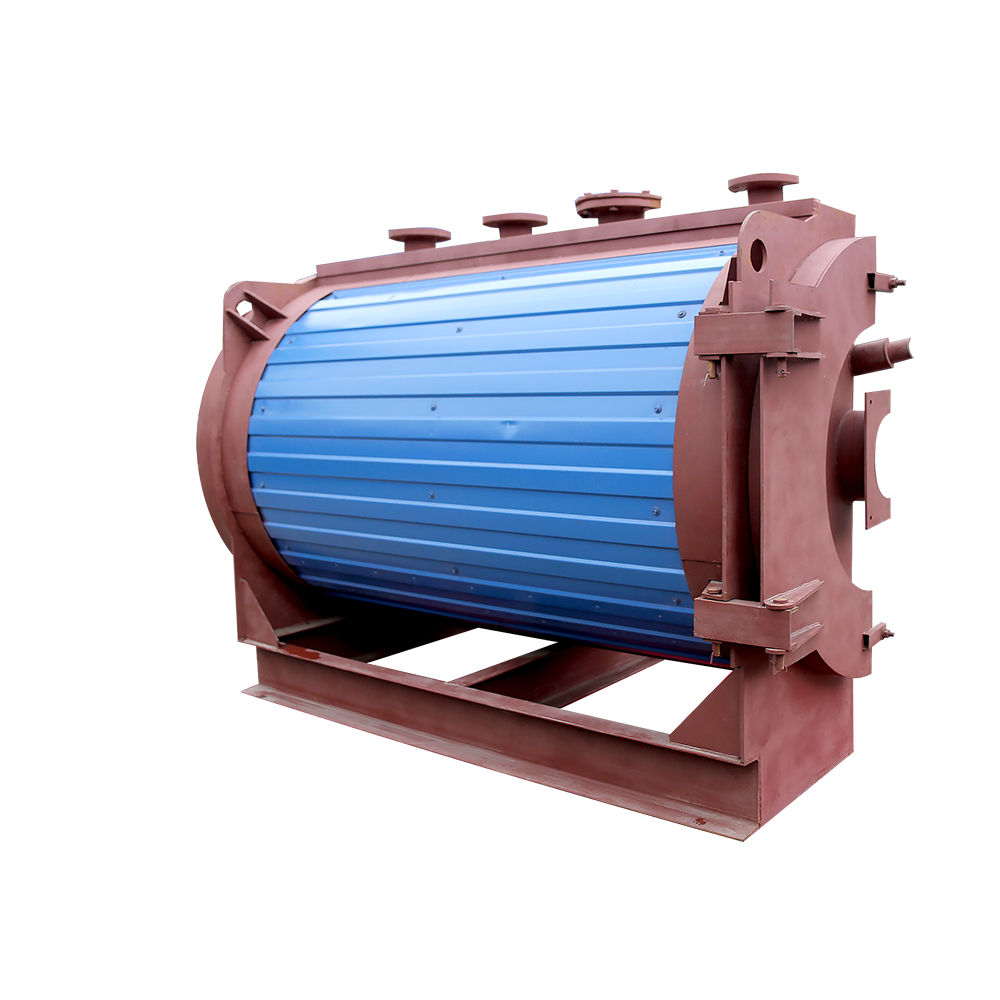

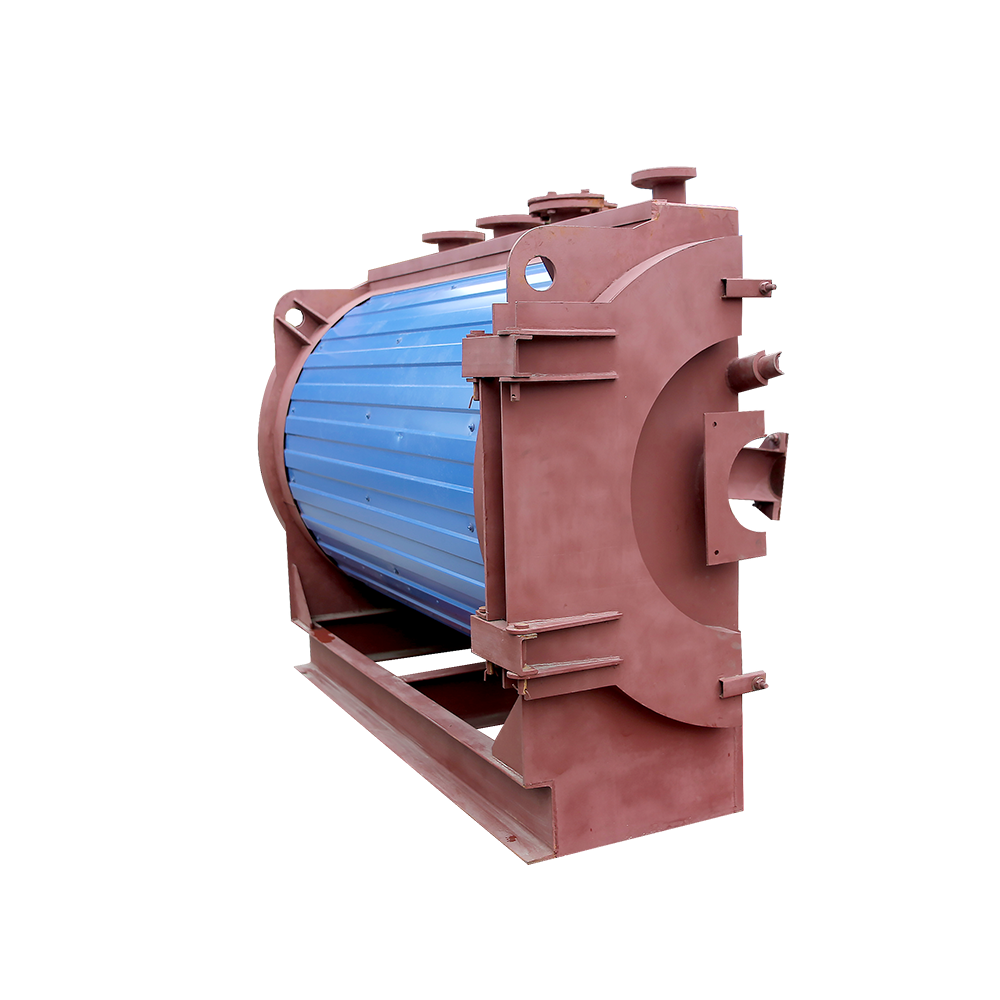

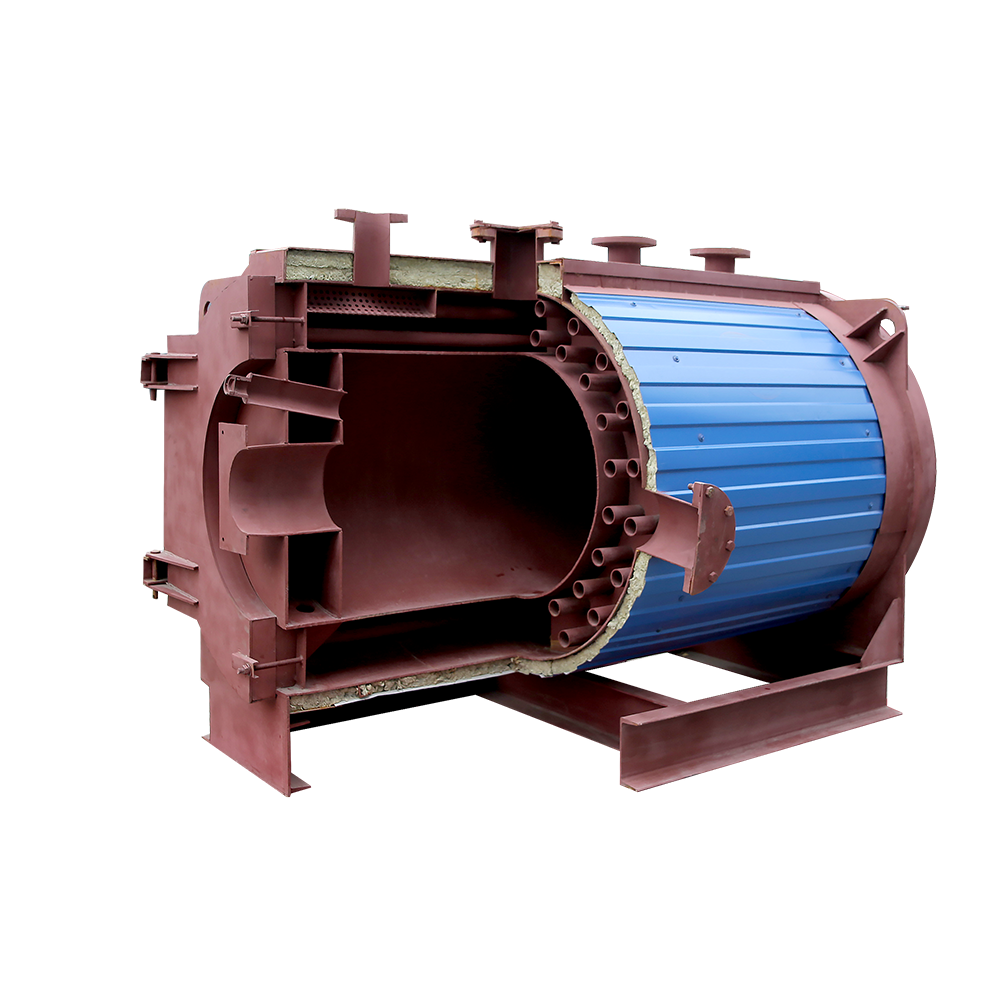

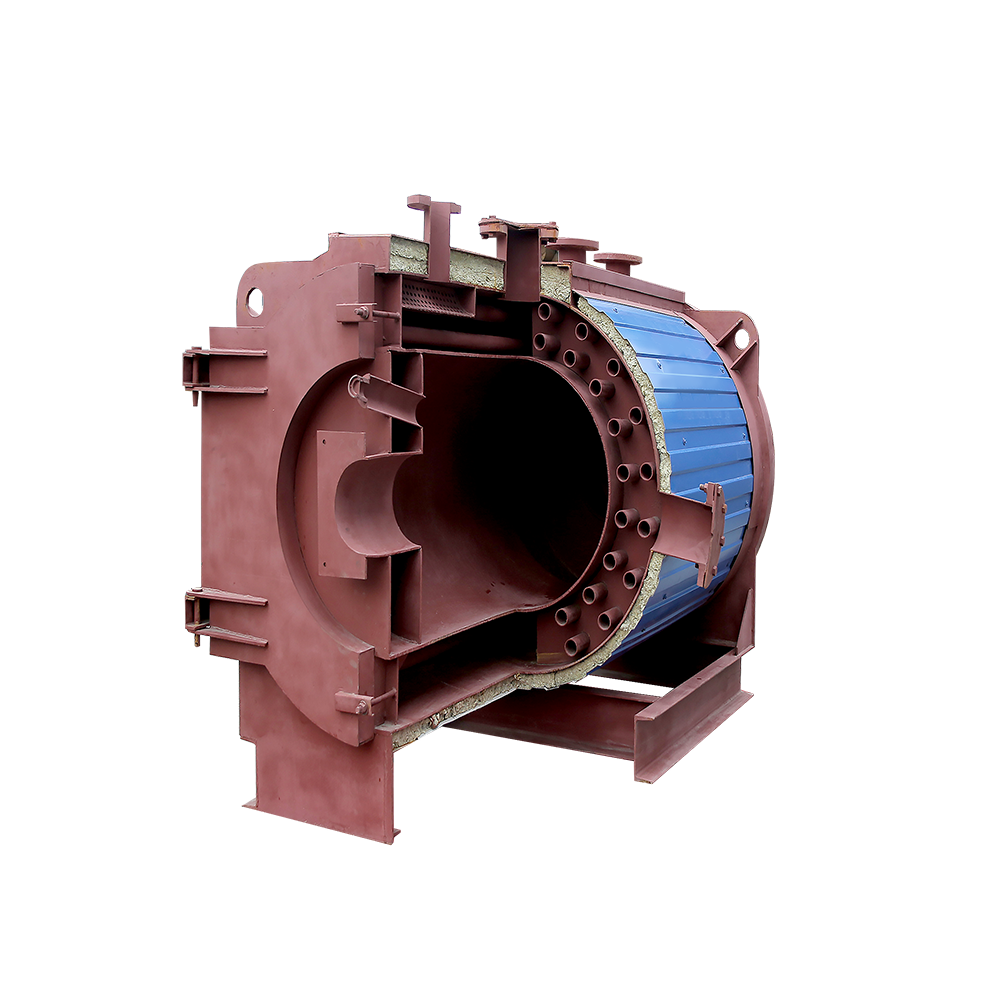

Котел состоит из корпуса, передней крышки, короба для отвода дымовых газов, опор, теплоизоляционной плиты и обшивки из профиллированного листа.

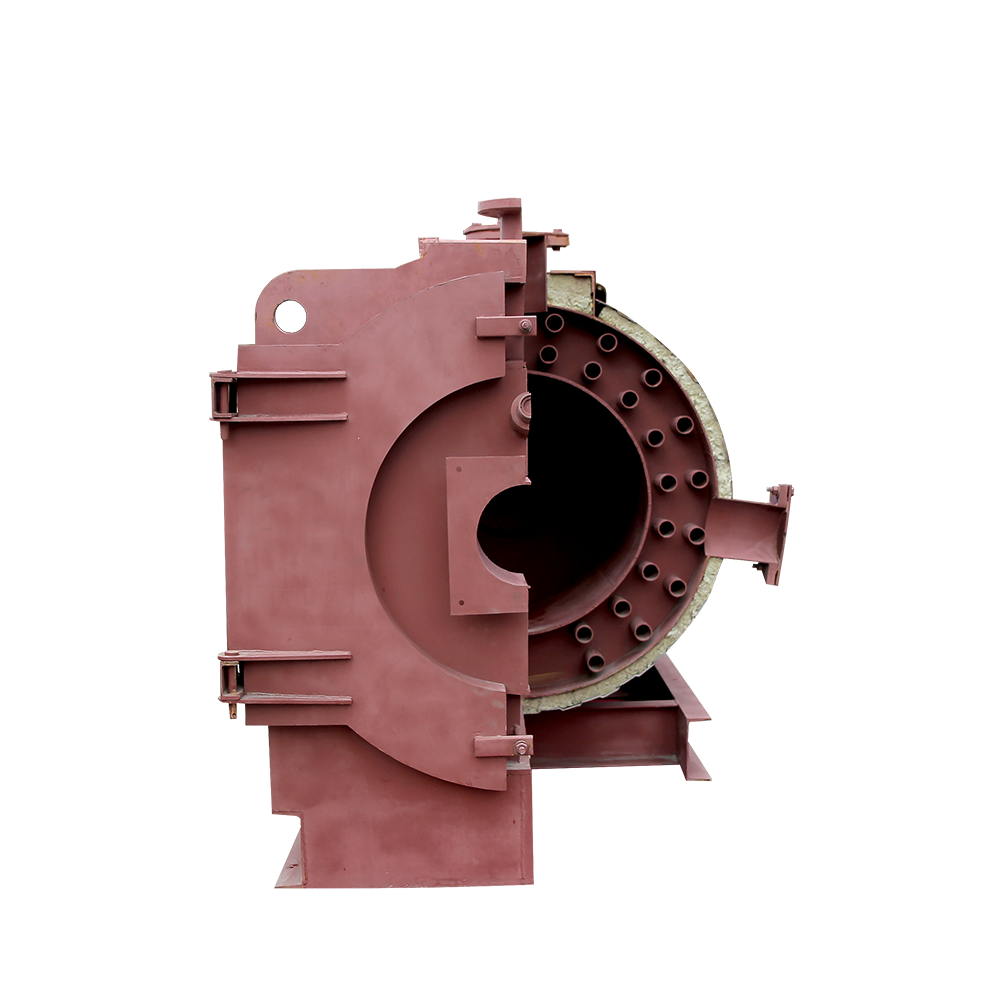

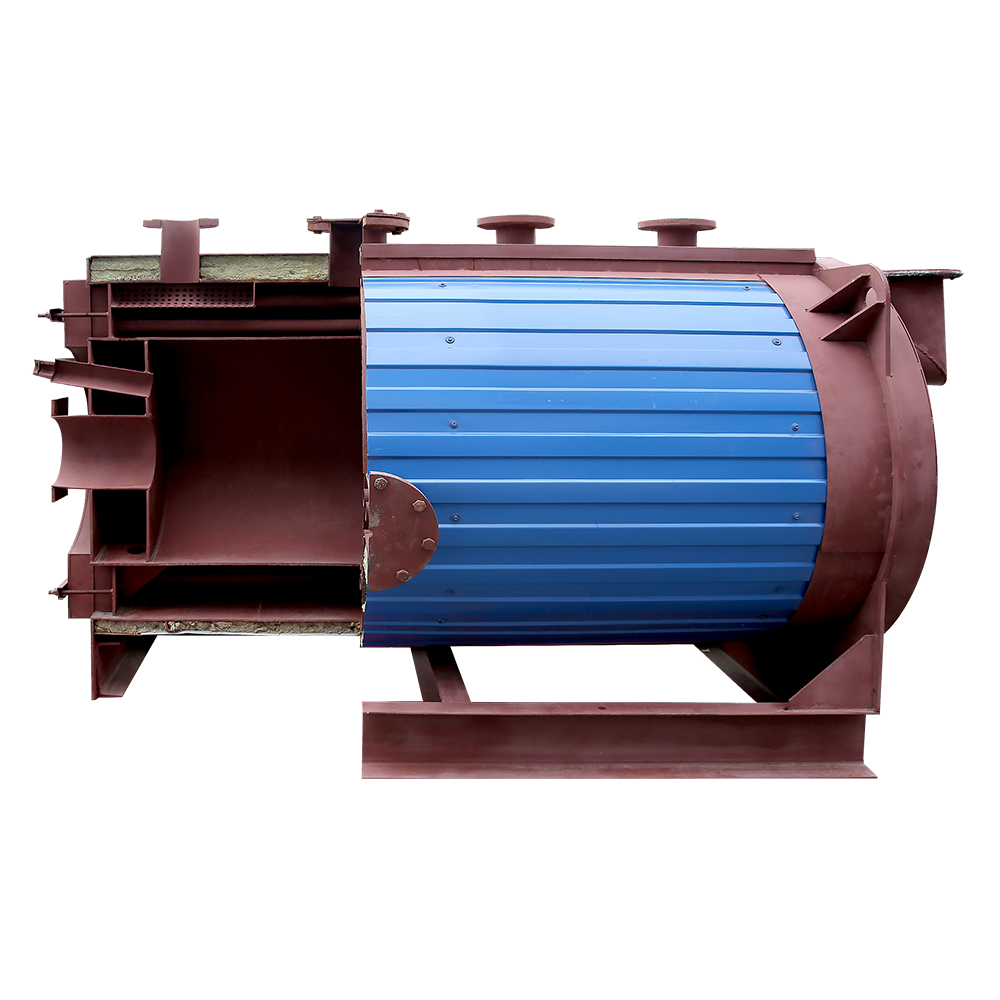

Корпус котла— цилиндрической формы, включает в себя топочную камеру, переднюю и заднюю трубные доски, конвективный газоход и наружную обечайку. Топочная камера — цилиндрическая, выполнена в виде жаровой трубы. Конвективный газоход котла образован из дымогарных трубок. Между пучками дымогарных труб для осмотра и очистки котла по водяной стороне сохранено пространство. В качестве дымогарных труб используются цельнотянутые трубы. Декоративная обшивка выполнена из крашенной стеновой панели.

Преимущества жаротрубных котлов перед водотрубными:

  1. Меньшие габариты
  2. Простота очистки поверхностей нагрева от сажевых отложений
  3. Больший диапазон возможного регулирования снимаемой
 мощности
  4. Меньшее гидравлическое сопротивление (а значит и меньшие затраты на насосы и электроэнергию)
  5. Высокая ремонтопригодность

В базовый комплект поставки входит: котельный блок в легкой обмуровке, приборы безопасности и запорная арматура в пределах котла.

Котлы комплектуются горелками производства фирм: «Max Weishaupt GmbH», «Cib UniGas S.p.A.», «Oilon Oy», «Cuenod» и другие.

Параметры

Ед.изм

КВа-0,1

КВа-0,2

КВа-0,4

КВа-0,6

КВа-0,8

КВа-1,0

КВа-1,25

КВа-1,6

КВа-2,0

КВа-2,5

Теплопроизводительность

МВт(Гкал/ч)

0,1

(0,086)

0,2

(0,17)

0,4

(0,34)

0,6

(0,52)

0,8

(0,69)

1, 0

(0,86)

1,25

(1,07)

1,6

(1,38)

2, 0

(1,72)

2,5

(2,15)

Вид топлива

Газ природный/мазут/легкое жидкое топливо (дизельное, печное бытовое)





КПД котла

%

91/86

91/86

91/86

91/86

91/86

91/86

91/86

91/86

91/86

91/86

Номинальный расход воды через котёл

м³/ч

3

6

14

20,6

28

34

43

55

70

87

Температура дымовых газов на выходе из котла

ºС

160…

180

160…

180

160…

180

160…

180

160…

180

160…

180

160…

180

160…

180

160…

180

160…

180

Аэродинамическое сопротивление котла, не более

Па

150

266

350

380

420

600

650

680

780

800

Рабочее давление воды

Мпа,

кгс/см²

0,6 (6,0)

0,6 (6,0)

0,6 (6,0)

0,6 (6,0)

0,6 (6,0)

0,6 (6,0)

0,6 (6,0)

0,6 (6,0)

0,6 (6,0)

0,6 (6,0)

Гидравлическое сопротивление котла, не более

кг/см²

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

0,5

Температура воды на входе

ºС

70

70

70

70

70

70

70

70

70

70

Температура воды на выходе

ºС

95

95

95

95

95

95

95

95

95

95

Температура воды на выходе максимальная

ºС

115

115

115

115

115

115

115

115

115

115

Габаритные размеры котла, не более

Длина

мм

1920

2105

2206

2360

2495

3060

3180

3940

3780

4127

Ширина

мм

910

1100

1180

1180

1446

1590

1590

1590

1940

1940

Высота

мм

1430

1430

1420

1406

1690

1973

1973

1973

2266

2266

Длина топочного пространства

мм

1000

1400

1415

1565

1700

1744

1864

2235

2394

2574

Разработка конструкторской документации на котлы, не указанные в данной таблице, осуществляются в индивидуальном порядке.
