Котлы жаротрубные паровые на твердом топливе
Группа Компаний «Гарант» производит стальные жаротрубные паровые котлы серии КП паропроизводительностью от 100 до 3000 пара кг/ч.
Котлы предназначены для получения пара с допустимым давлением пара до 0,07 МПа для пароснабжения различных технологических процессов предприятий, а также парового отопления зданий и сооружений.

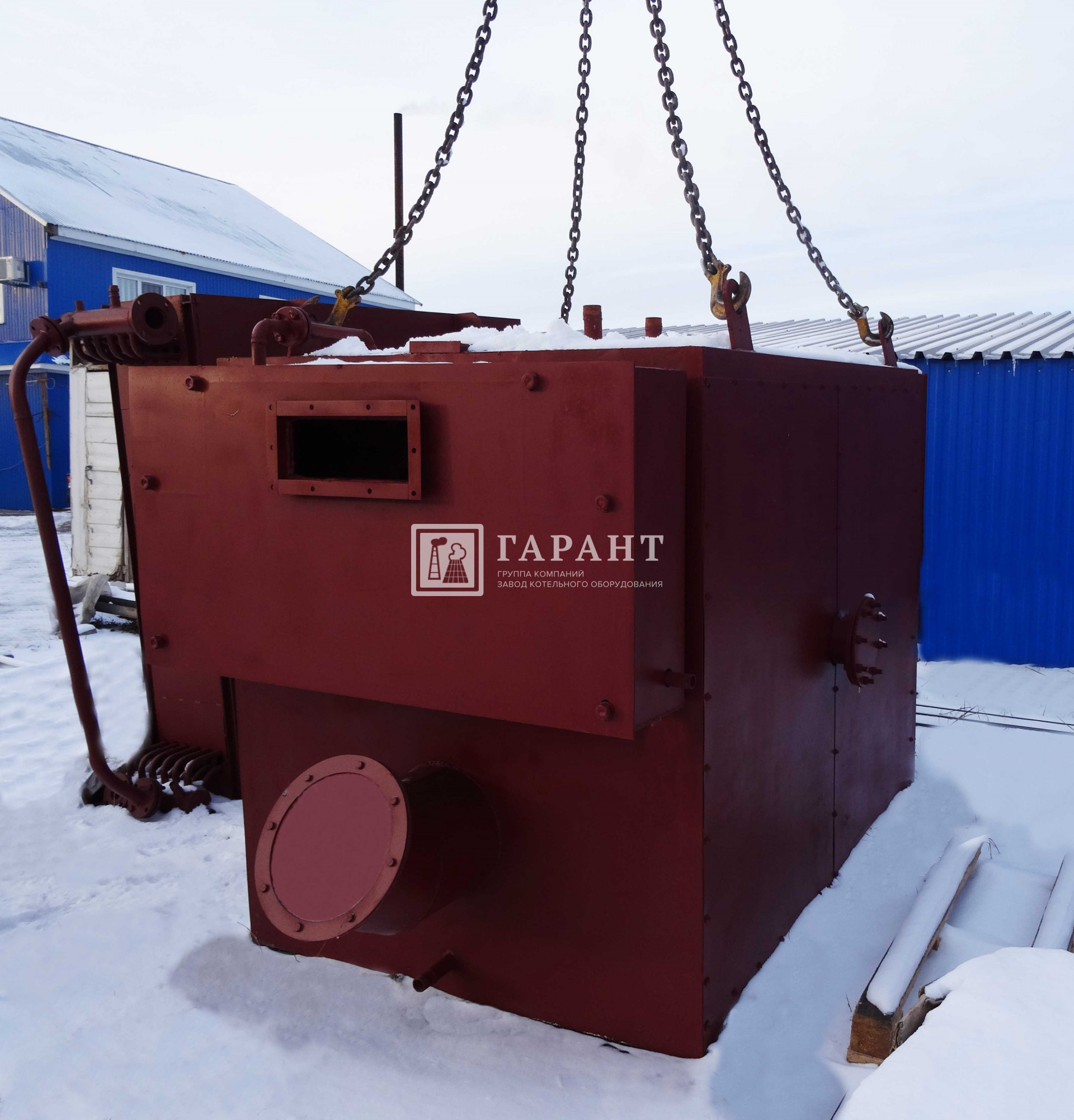

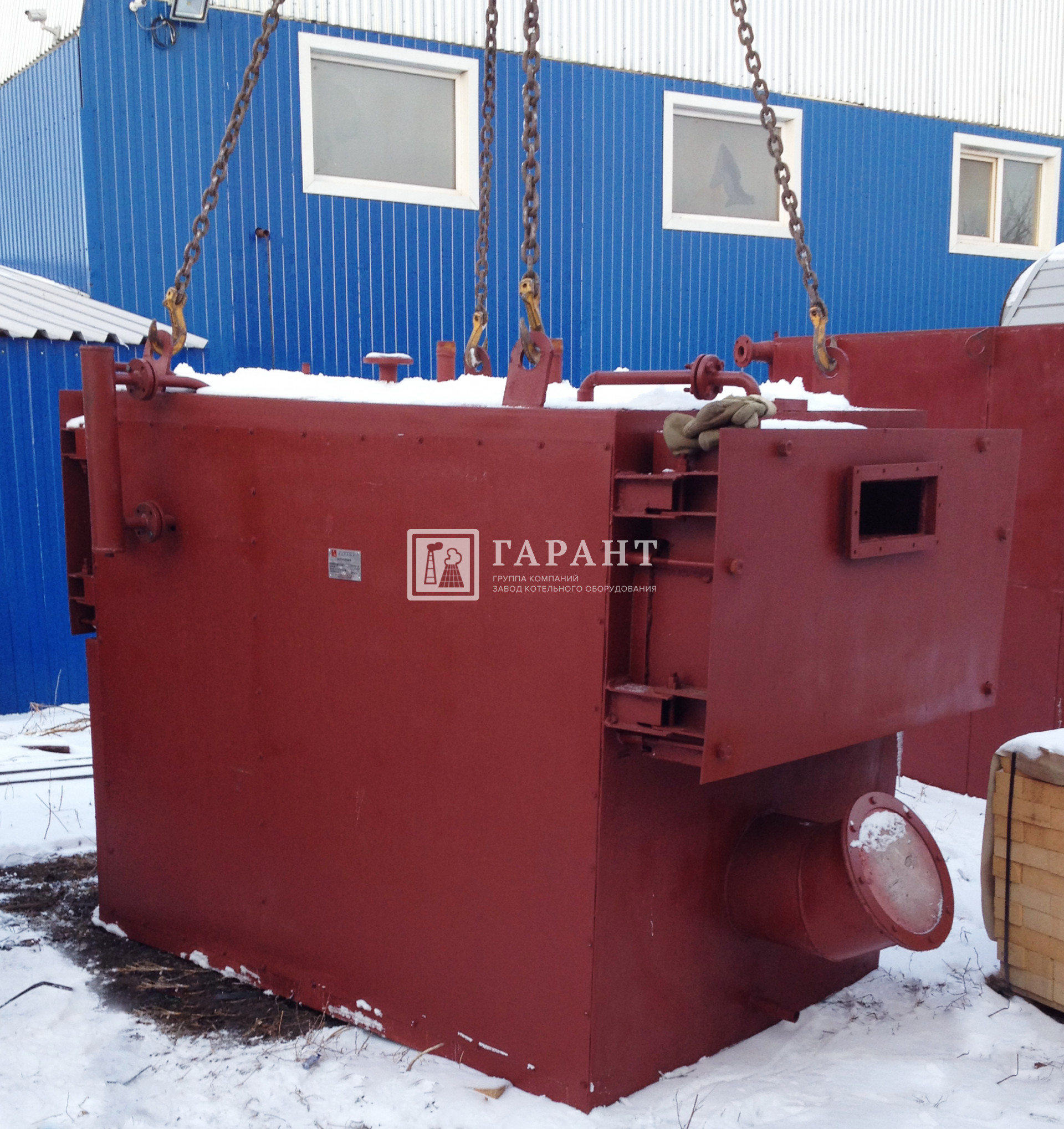

Котел состоит из корпуса, передней крышки, короба для отвода дымовых газов, опор, теплоизоляционной плиты и обшивки из профилированного листа. Корпус котла – цилиндрической формы, включает в себя топочную камеру, переднюю и заднюю трубные камеры, конвективный газоход и наружную обечайку. Топочная камера – цилиндрическая, выполнена в виде жаровой трубы. Конвективный газоход котла образован из дымогарных труб. Между пучками дымогарных труб для осмотра и очистки котла в водяной камере сохранено пространство. В качестве дымогарных труб используются цельнотянутые трубы. Котел представляет собой готовое изделие в собранном виде, установка которого не требует устройства фундамента.
Жаротрубный паровой котел особенно эффективен при использовании в технологических паровых системах с постоянным круглосуточным отбором пара. Большой объем внутрикотловой воды и большая площадь зеркала испарения позволяет устойчиво поддерживать необходимый режим в паровых системах с сильно изменяющимися нагрузками.
Преимущества жаротрубных котлов перед водотрубными:
- Меньшие габариты
- Простота очистки поверхностей нагрева от сажевых отложений
- Больший диапазон возможного регулирования снимаемой мощности
- Меньшее гидравлическое сопротивление (а значит и меньшие затраты на насосы и электроэнергию)
- Высокая ремонтопригодность

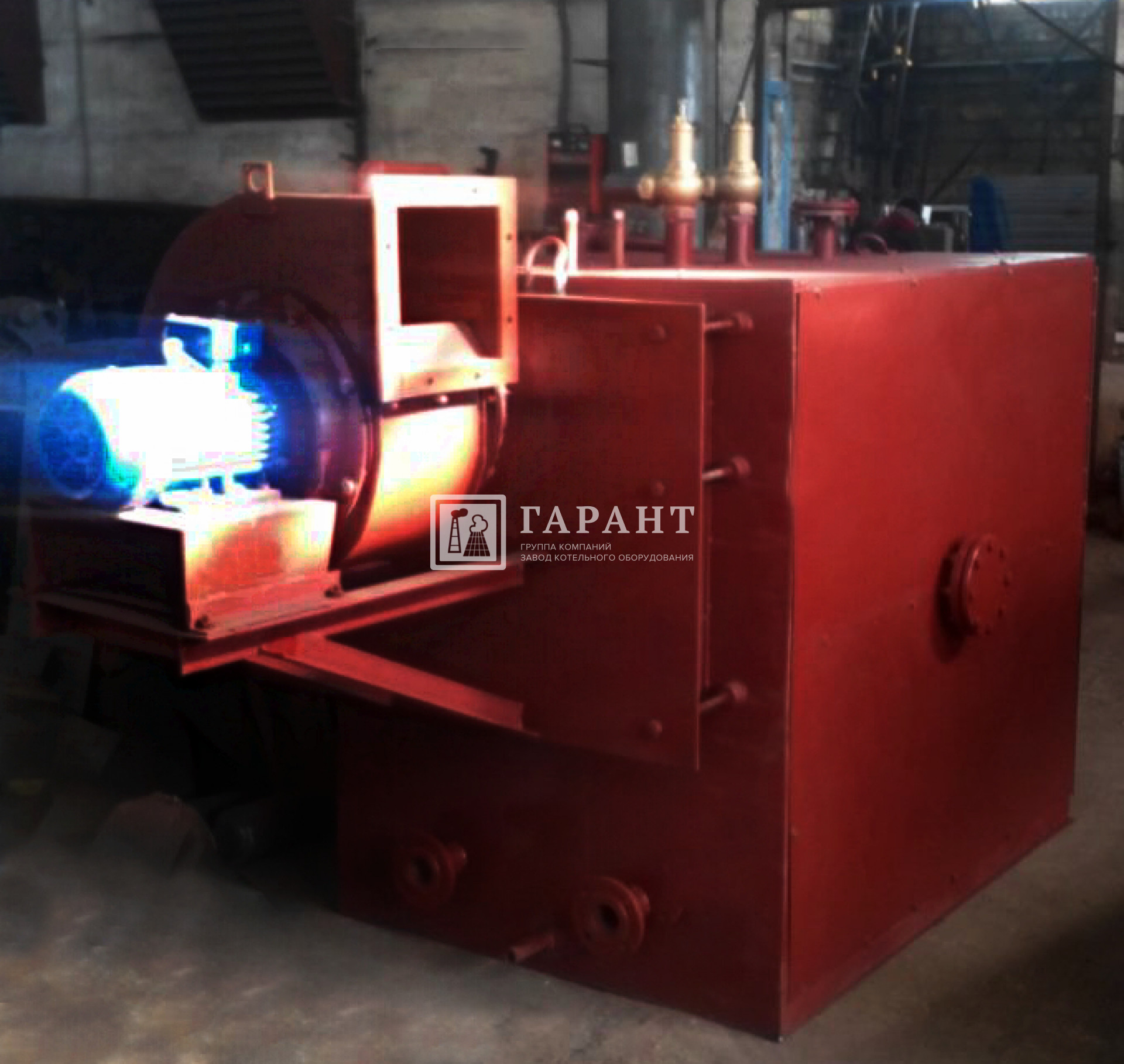

В комплект поставки котла входит: блок котла в легкой обмуровке в составе с топочной и зольниковой дверкой, ручным и топочным устройством-колосники, вентилятор поддува, запорная и измерительная арматура и приборы безопасности в пределах котла.
Параметры |
Ед.изм. |
КП-100 |
КП-300 |
КП-500 |
КП-700 |
КП-1000 |
||
Паропроизводительность котла |
кг/ч |
120 |
300 |
500 |
700 |
1000 |
||
Тепловая мощность топочного устройства |
кВт |
100 |
220 |
370 |
520 |
740 |
||
КПД* котла, не менее |
% |
81 |
81 |
81 |
81 |
81 |
||
Расход топлива (max) |
кг/ч |
13 |
45 |
76,5 |
104 |
153 |
||
Температура вырабатываемого пара |
0С |
115 |
115 |
115 |
115 |
115 |
||
Давление пара в котле, не более |
МПа (кгс/см2) |
0,07(0,7) |
0,07(0,7) |
0,07(0,7) |
0,07(0,7) |
0,07(0,7) |
||
Габаритные размеры котла, не более |
Длина |
мм |
1850 |
2650 |
3250 |
3920 |
5000 |
|
Ширина |
мм |
980 |
1270 |
1800 |
1800 |
1900 |
||
Высота |
мм |
1540 |
1960 |
2195 |
2195 |
2 |
* - каменный уголь Q=5230 ккал/кг
Указанные параметры габаритов могут отличаться. Предприятие-изготовитель оставляет за собой право вносить непринципиальные изменения и усовершенствования конструкции, не ухудшающие качества оборудования.
Разработка конструкторской документации на котлы, не указанные в данной таблице, осуществляются в индивидуальном порядке.
