Котлы водогрейные на твердом топливе
Котлы водогрейные серии КВр с ручными топочными устройствами в легкой обмуровке
Котлы водогрейные серии КВм с механическими топочными устройствами в легкой обмуровке
Отсутствие накипи на трубах котла обусловлено особым движением и скоростью водяного потока в трубах - 1,5 м/с.
В водотрубных отопительных котлах скорость воды выше, т.е. увеличивается долговечность и надежность, также увеличивается и теплосъем. Необходимость поддержания на входе достаточно высокой температуры решается путем рециркуляции воды (при этом материальные затраты минимальны).
Преимущества водотрубных котлов:
- Более терпеливы к плохому качеству воды
- Более динамичны в плане набора (сброса) нагрузки
- Просты в эксплуатации и транспортировке
Котлы серии КВр – котлы водогрейные с ручной подачей топлива, отличаются высокой надежностью и удобством эксплуатации. Котлы КВр предназначены для выработки тепловой энергии для систем теплоснабжения зданий и сооружений при сжигании твердого топлива (каменный уголь, бурый уголь, дрова). Котлы серии КВр для воды средней жесткости, конвективная часть которых выполнена из трубы Ø42.
В комплект поставки котла входят: блок котла в легкой обмуровке в составе с топочной и зольниковой дверкой, ручным топочным устройством-колосники или ОУР, вентилятор поддува, запорная и измерительная арматура и приборы безопасности в пределах котла. Дополнительная комплектация согласовывается в соответствии с требованиями и потребностями заказчика.

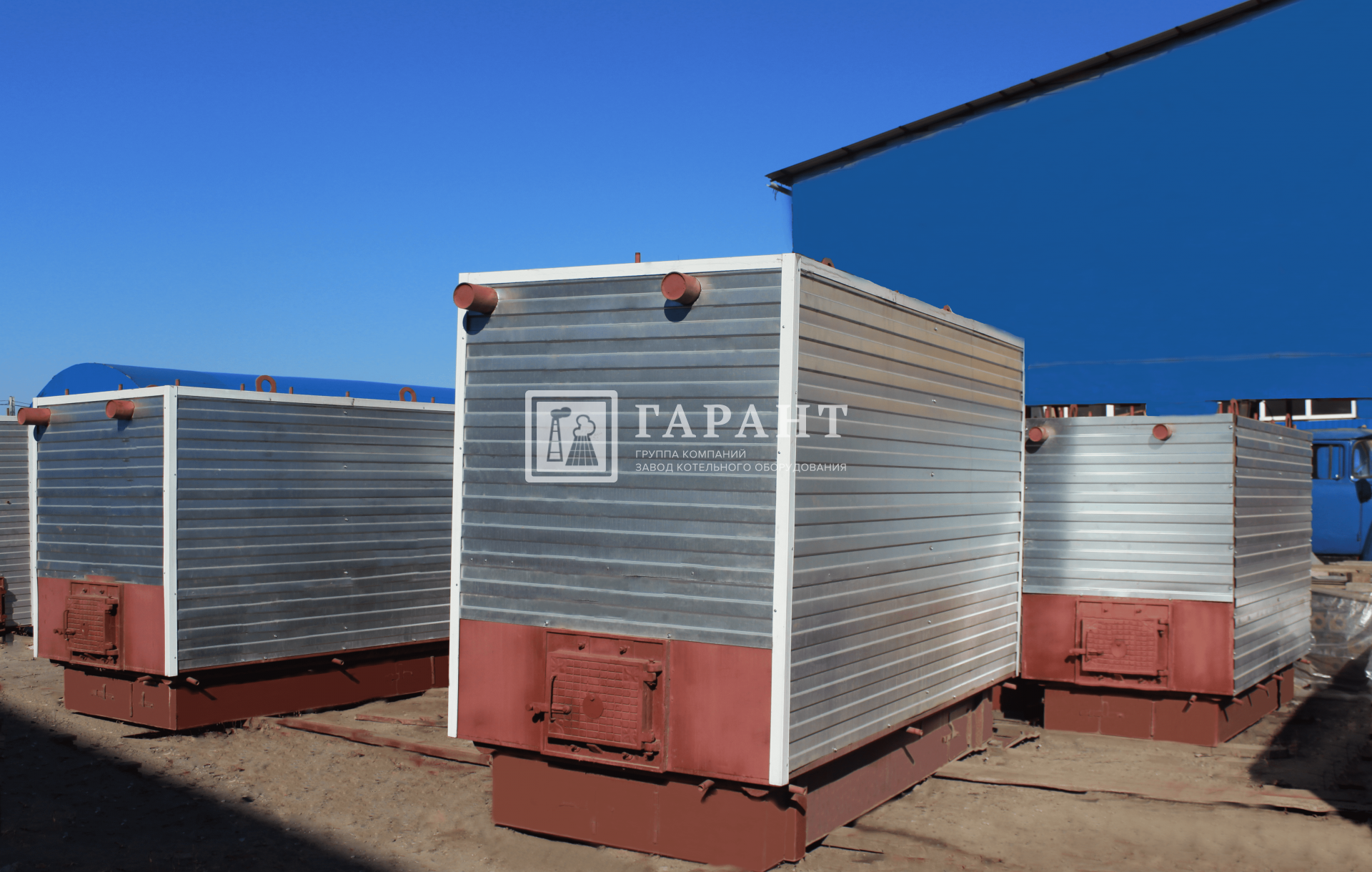

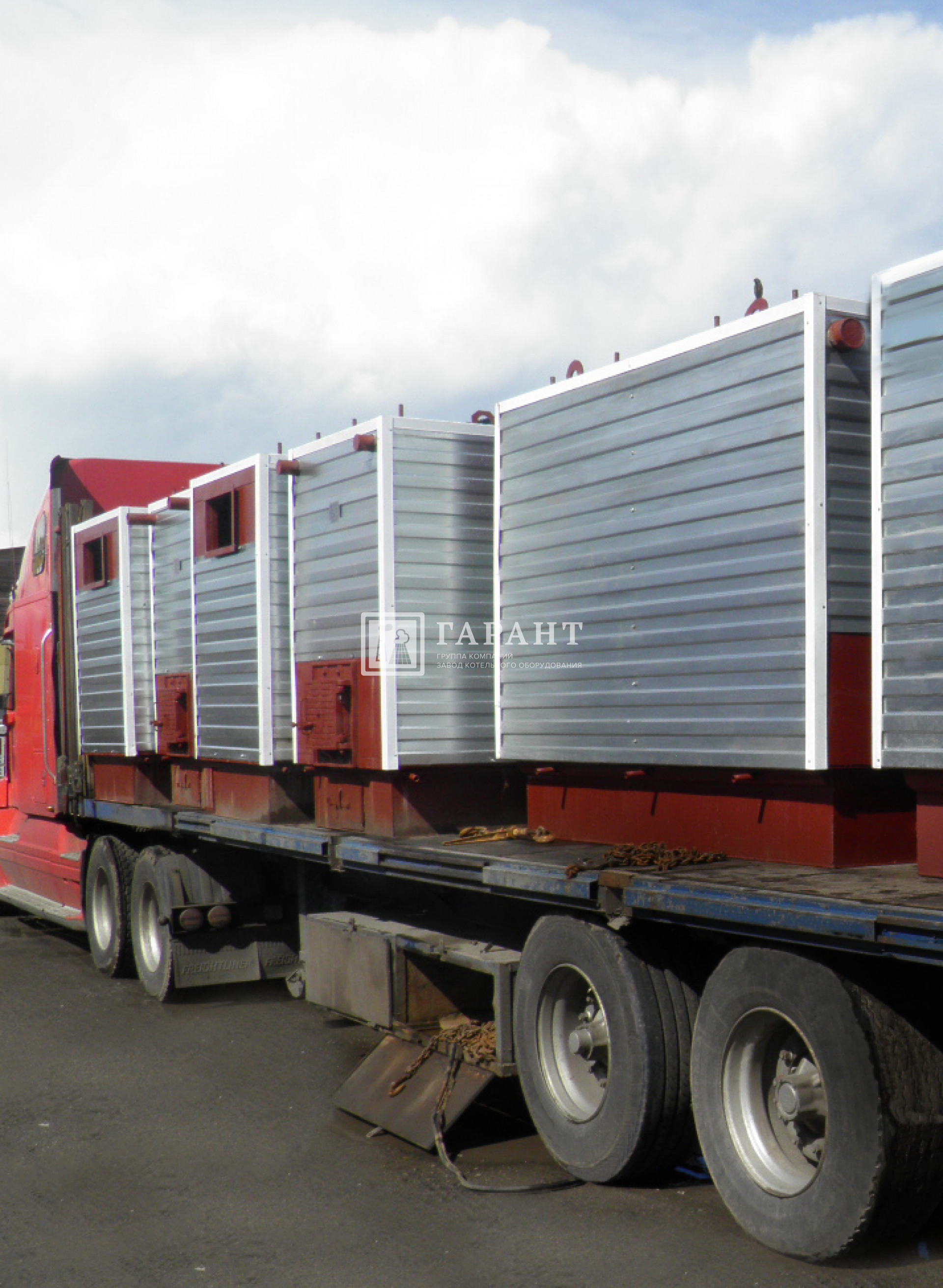

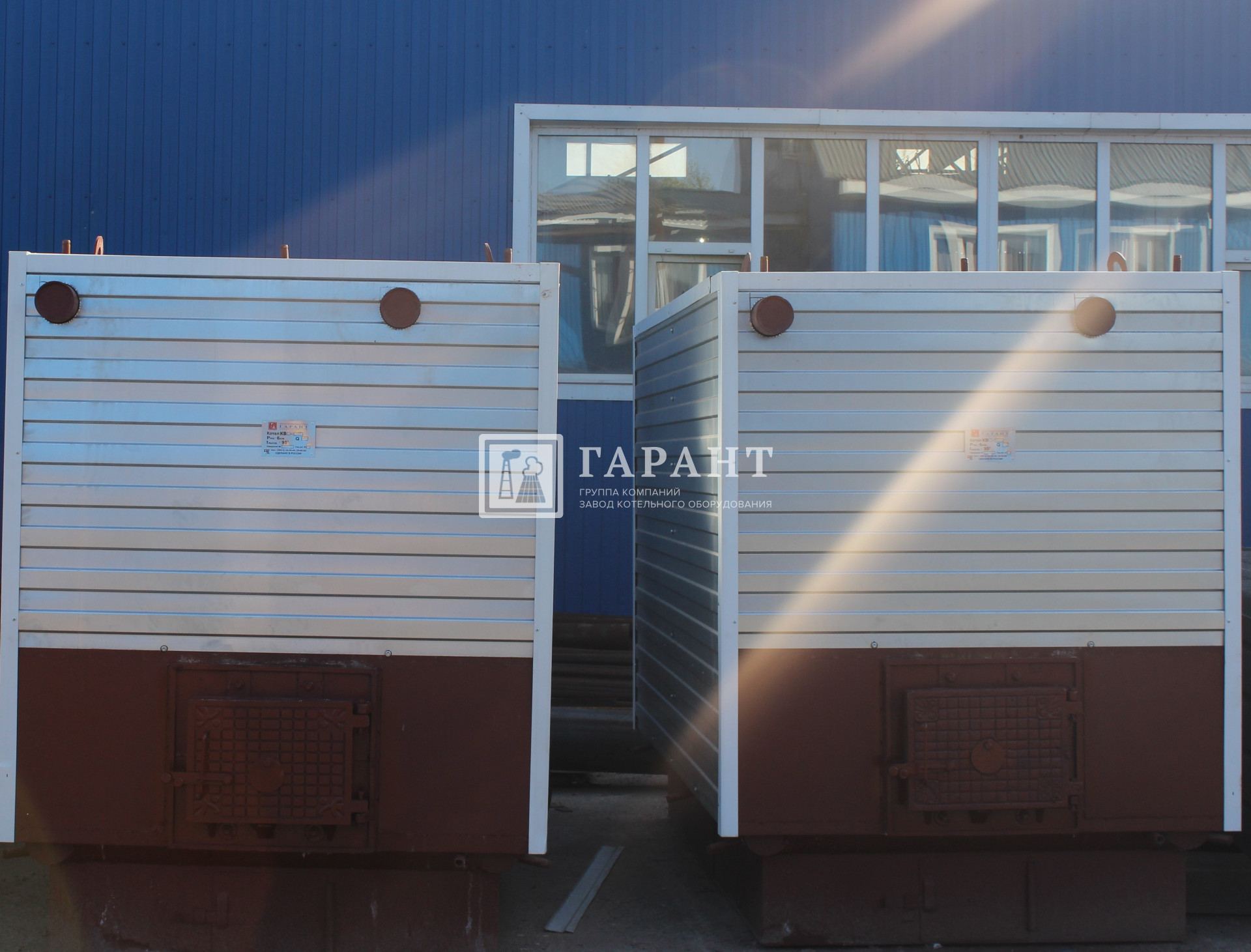

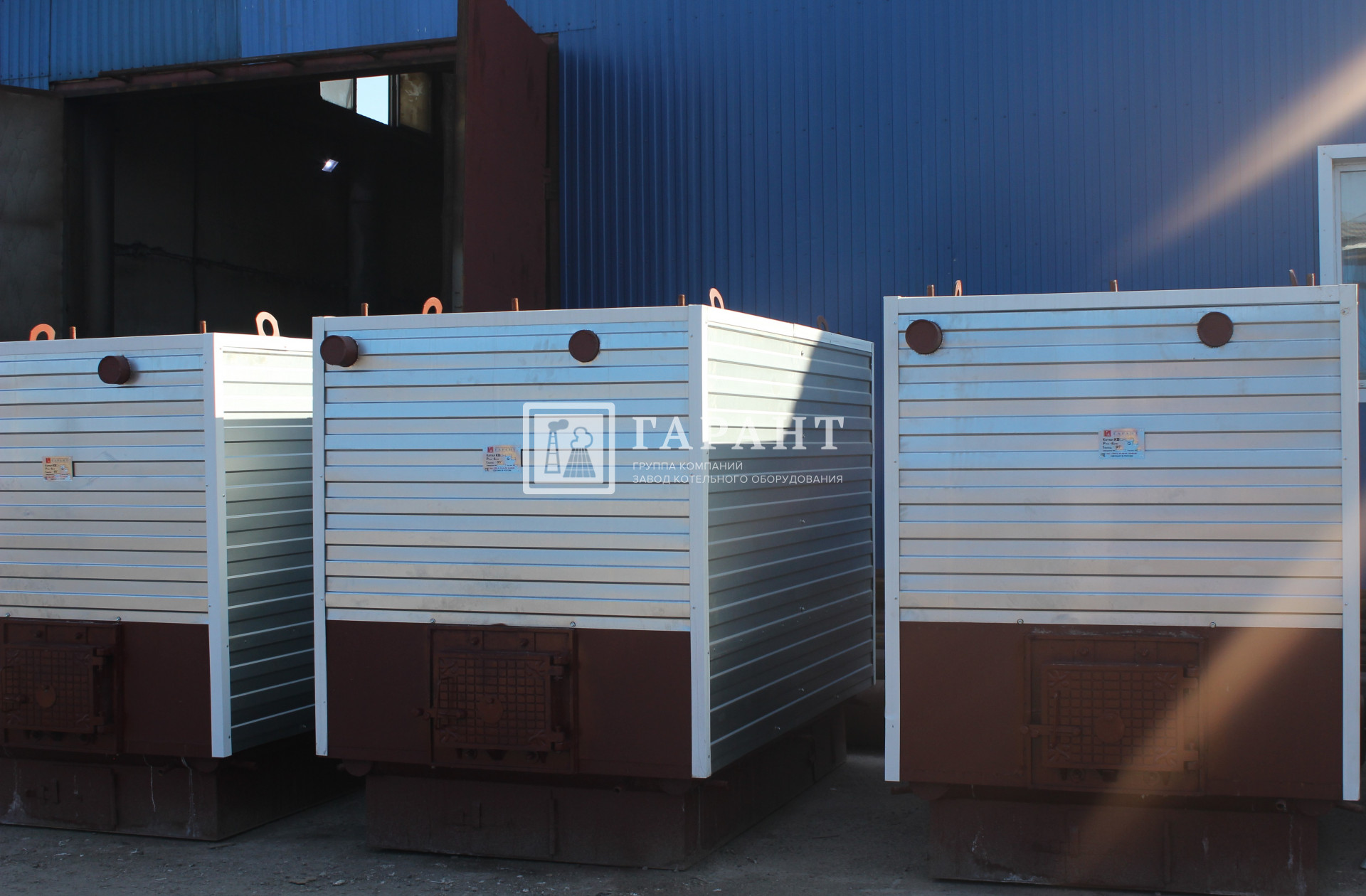

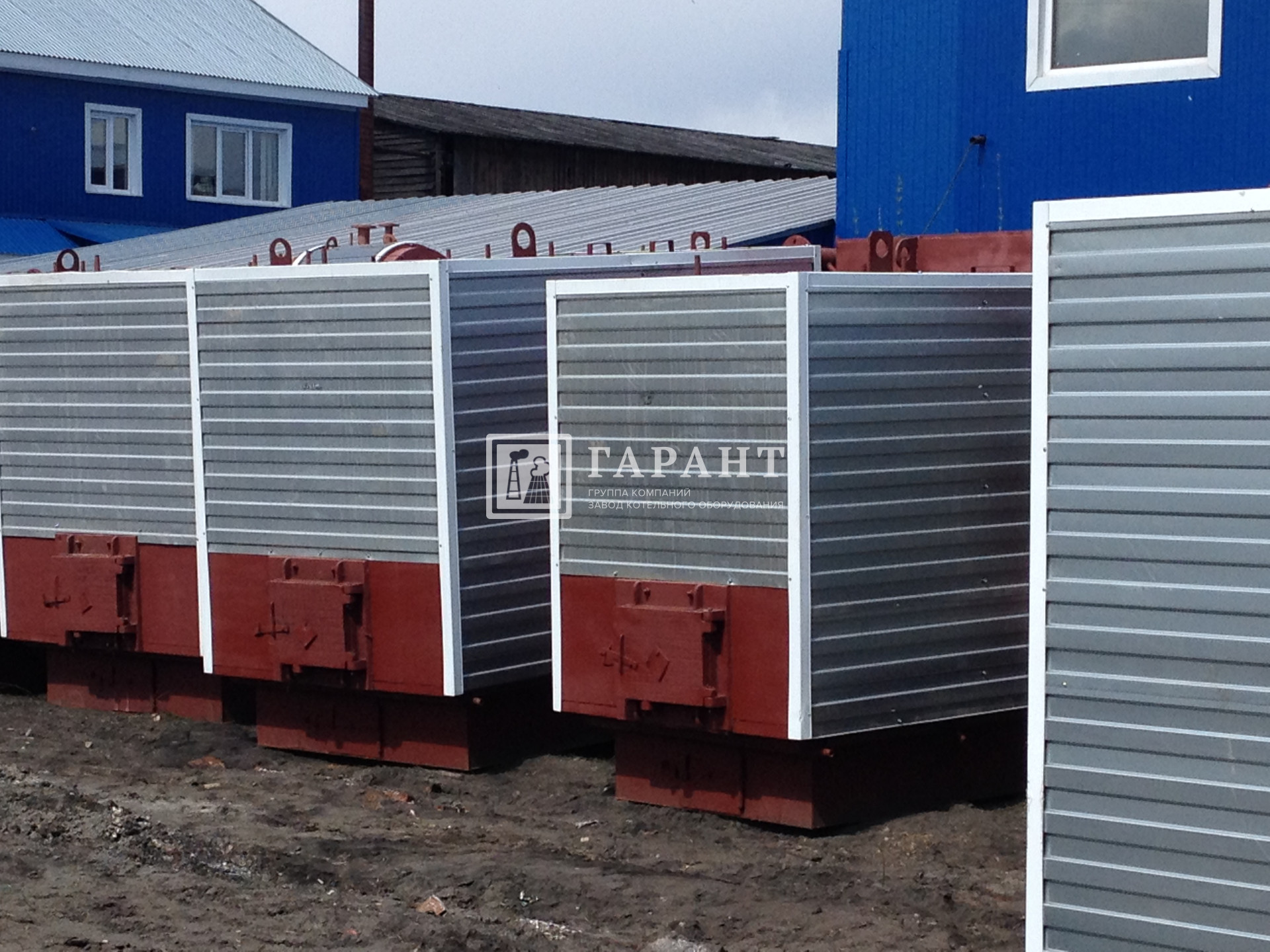

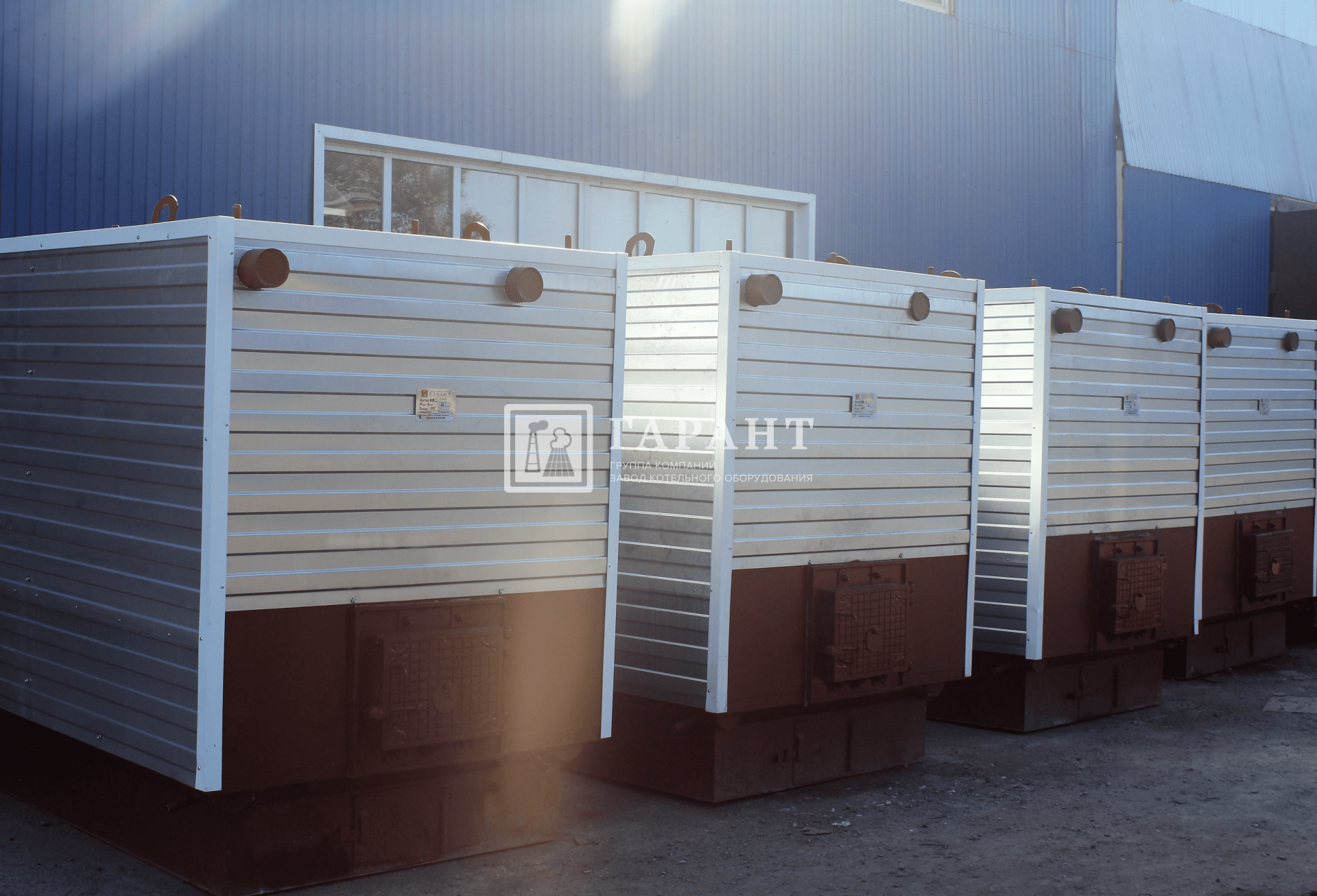

Котел представляет собой готовое изделие, установка не требует устройства фундамента. Поставляется в собранном виде.
Котлы водогрейные серии КВр с ручными топочными устройствами в легкой обмуровке
Параметры | Ед. изм. | КВр-0,1ТТ | КВр-0,15ТТ | КВр-0,23ТТ | КВр-0,35ТТ | КВр-0,46ТТ | КВр-0,63ТТ | КВр-0,72ТТ | КВр-0,80ТТ | КВр-0,93ТТ | КВр-1,00ТТ | КВр-1,16 ТТ | Квр-1,25ТТ | КВр-1,45ТТ | КВр-1,60 ТТ | Кв-р 1,74 ТТ | КВр-1,86 ТТ | КВр-2,00 ТТ | КВр-2,5ТТ | ||||
Теплопроизводительность котла | МВт (Гкал-ч) | 0,1(0,086) | 0,15(0,128) | 0,23(0,2) | 0,35(0,3) | 0,46(0,4) | 0,63(0,54) | 0,72(0,6) | 0,8(0,69) | 0,93(0,80) | 1,00(0,86) | 1,16(1,00) | 1,25(1,08) | 1,45(1,25) | 1,60(1,38) | 1,74(1,5) | 1,86(1,6) | 2,00(1,72) | 2,5(2,15) | ||||
Каменный уголь, Q=5500ккал/ч | КПД котла | % | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |||
Расход топлива | кг/ч | 20 | 30 | 46 | 67 | 80 | 125 | 141 | 157 | 182 | 196 | 227 | 245 | 284 | 313 | 341 | 364 | 392 | 490 | ||||
Температура уходящих газов | 0С | 160 | 190 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | 190 | ||||
Номинальный расход воды через котел | м3/ч | 3,4 | 5,2 | 8,0 | 12,0 | 16,0 | 22,0 | 24,8 | 27,5 | 32,0 | 34,5 | 40,0 | 43,0 | 50,0 | 55,0 | 60,0 | 64,0 | 69,0 | 86,0 | ||||
Отапливаемый объем, не менее (Расчет при высоте потолка 3м) |
тыс.м3 | 3,0 | 4,5 | 6,9 | 10,5 | 13,8 | 18,9 | 21,6 | 24,0 | 27,9 | 30,0 | 34,8 | 37,5 | 43,5 | 48,0 | 52,2 | 55,8 | 60,0 | 75,0 | ||||
Рабочее давление воды | Мпа | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | 0,3-0,6(3-6) | ||||
Гидравлическое сопротивление | МПа | 0,1 (1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,1(1,0) | 0,(1,0) | ||||
Температура воды на входе/выходе | 0С | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | 70/95 | ||||
Габаритные размеры котла | Длина | мм | 1200 | 1300 | 1700 | 1870 | 1940 | 2505 | 2590 | 2675 | 2590 | 3090 | 3215 | 3245 | 3480 | 3290 | 3540 | 3825 | 3890 | 4400 | |||
Ширина | мм | 1100 | 1100 | 1090 | 1090 | 1090 | 1355 | 1355 | 1355 | 1555 | 1545 | 1545 | 1545 | 1550 | 1850 | 1850 | 1850 | 1850 | 1850 | ||||
Высота | мм | 1985 | 1985 | 1985 | 1985 | 1985 | 1985 | 1985 | 1985 | 2020 | 1985 | 1985 | 2460 | 2460 | 2510 | 2510 | 2510 | 2400 | 2400 |
Разработка конструкторской документации на котлы, не указанные в данной таблице, осуществляются в индивидуальном порядке. Указанные параметры габаритов могут отличаться. Предприятие-изготовитель оставляет за собой право вносить непринципиальные изменения и усовершенствования конструкции, не ухудшающие качества оборудования.

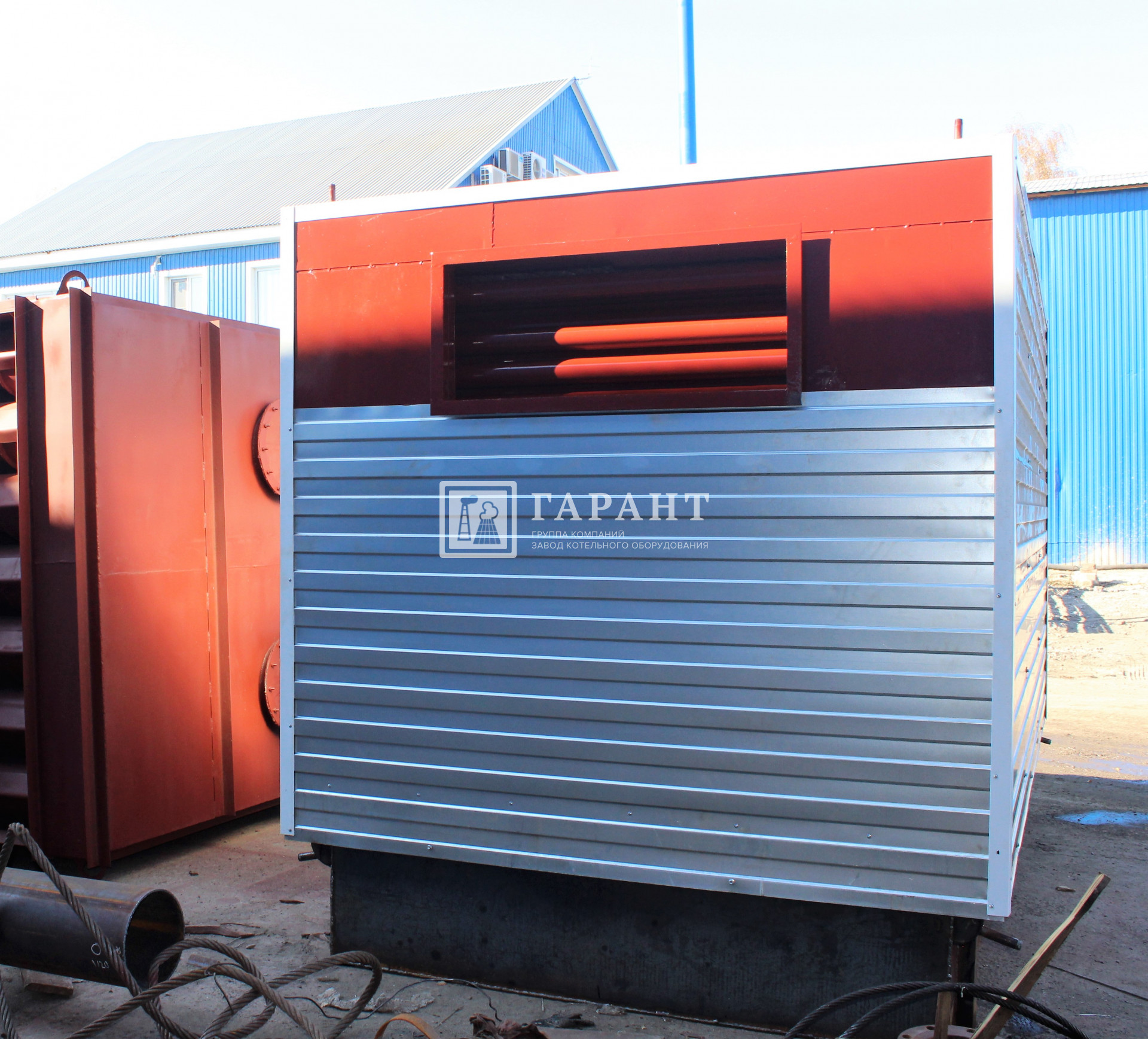

Котлы водогрейные серии КВм с механическими топочными устройствами в легкой обмуровке
Котлы серии КВм – котлы водогрейные с механической подачей твердого топлива, предназначены для получения горячей воды температурой 95 0С. Котлы КВм поставляются и комплектуются с механическими топками ТШПм и ТЛПХ. Котлы поставляются россыпью (узлы, пакеты, связки) либо блоками.
Параметры |
Ед. изм. |
КВм-0,8ТТ | КВм-0,93ТТ | КВм-1,16ТТ |
КВм-1,25ТТ |
КВм-1,45ТТ |
КВм- 1,60ТТ |
КВм-1,74ТТ |
КВм-1,86ТТ |
КВм- 2,0ТТ |
КВм- 2,5 ТТ |
КВм-3,15 ТТ |
||
Теплопроизводительность котла |
МВт (Гкал/ч) |
0,8(0,69) | 0,93(0,8) | 1,16(1,0) |
1,25(1,08) |
1,45(1,25) |
1,6 (1,38) |
1,74(1,5) |
1,86(1,61) |
2,0 (1,72) |
2,5 (2,15) |
3,15 (2,72) |
||
Каменный уголь, Q=5500 ккал/ч |
КПД котла, не менее |
% |
80 | 80 | 80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
|
Расход топлива |
кг/ч |
160 | 185 | 230 |
245 |
284 |
313 |
341 |
364 |
392 |
490 |
620 |
||
Температура уходящих газов, не более |
0С |
160 | 160 | 160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
160 |
||
Номинальный расход воды через котел |
м3/ч |
27,5 | 32,0 | 40,0 |
43,0 |
50,0 |
55,0 |
60 |
64,0 |
69,0 |
86,0 |
160 |
||
Отапливаемый объём, не менее (расчет при высоте потолка 3м) |
тыс. м3 |
24,0 | 27,9 | 34,8 |
37.5 |
43,5 |
48,0 |
52,2 |
55,8 |
60 |
75 |
110 |
||
Рабочее давление воды |
МПа (кгс/см2) |
0,3-0,6 (3-6) | 0,3-0,6 (3-6) | 0,3-0,6(3-6) |
0,3-0,6 (3-6) |
0,3-0,6 (3-6) | 0,3-0,6 (3-6) | 0,3-0,6(3-6) | 0,3-0,6 (3-6) | 0,3-0,6 (3-6) | 0,3-0,6 (3-6) | 0,3-0,6 (3-6) | ||
Гидравлическое сопротивление, не более |
МПа (кгс/см2) |
0,1(1,0) | 0,1(1,0) | 0,1(1,0) |
0,1 (1,0) |
0,1 (1,0) | 0,1 (1,0) | 0,1(1,0) | 0,1 (1,0) | 0,1 (1,0) | 0,1 (1,0) | 0,1 (1,0) | ||
Температура воды на входе/выходе |
0С |
70/95 | 70/95 | 70/95 |
70/95 |
70/95 |
70/95 |
70/95 |
70/95 |
70/95 |
70/95 |
70/95 |
||
Габаритные размеры котла, не более |
Длина |
мм |
2530 | 2500 | 2750 |
3550 |
3400 |
3400 |
3400 |
3530 |
3530 |
4300 |
4800 |
|
Ширина |
мм |
1600 | 1600 | 1600 |
1565 |
1675 |
2050 |
2050 |
2050 |
2050 |
2000 |
2000 |
||
Высота |
мм |
1745 | 1765 | 1795 |
2650 |
2630 |
2630 |
2630 |
2530 |
2530 |
2540 |
2560 |
Разработка конструкторской документации на котлы, не указанные в данной таблице, осуществляются в индивидуальном порядке. Указанные параметры габаритов могут отличаться. Предприятие-изготовитель оставляет за собой право вносить непринципиальные изменения и усовершенствования конструкции, не ухудшающие качества оборудования.
