Экономайзер котла представляет собой устройство, которое обогревается продуктами сгорания топлива. Подобное устройство предназначено для подогрева либо для частичного испарения воды, которая поступает в паровой котёл.
Экономайзер является неотъемным элементом котлоагрегата. Это теплообменник, где питательная вода, прежде чем будет подана в котел, подогревается при помощи уходящих из котла газов. Изготовляются экономайзеры из ребристых или гладких чугунных труб на давление 2,2 МПа, а на более высокую температуру и давление – как правило, из стальных гладких труб.
Для обеспечения нормальных условий использования и управления работой экономайзер должен оснащаться арматурой, приборами безопасности и контрольно-измерительными приборами, которые доступны для обслуживания и наблюдения.

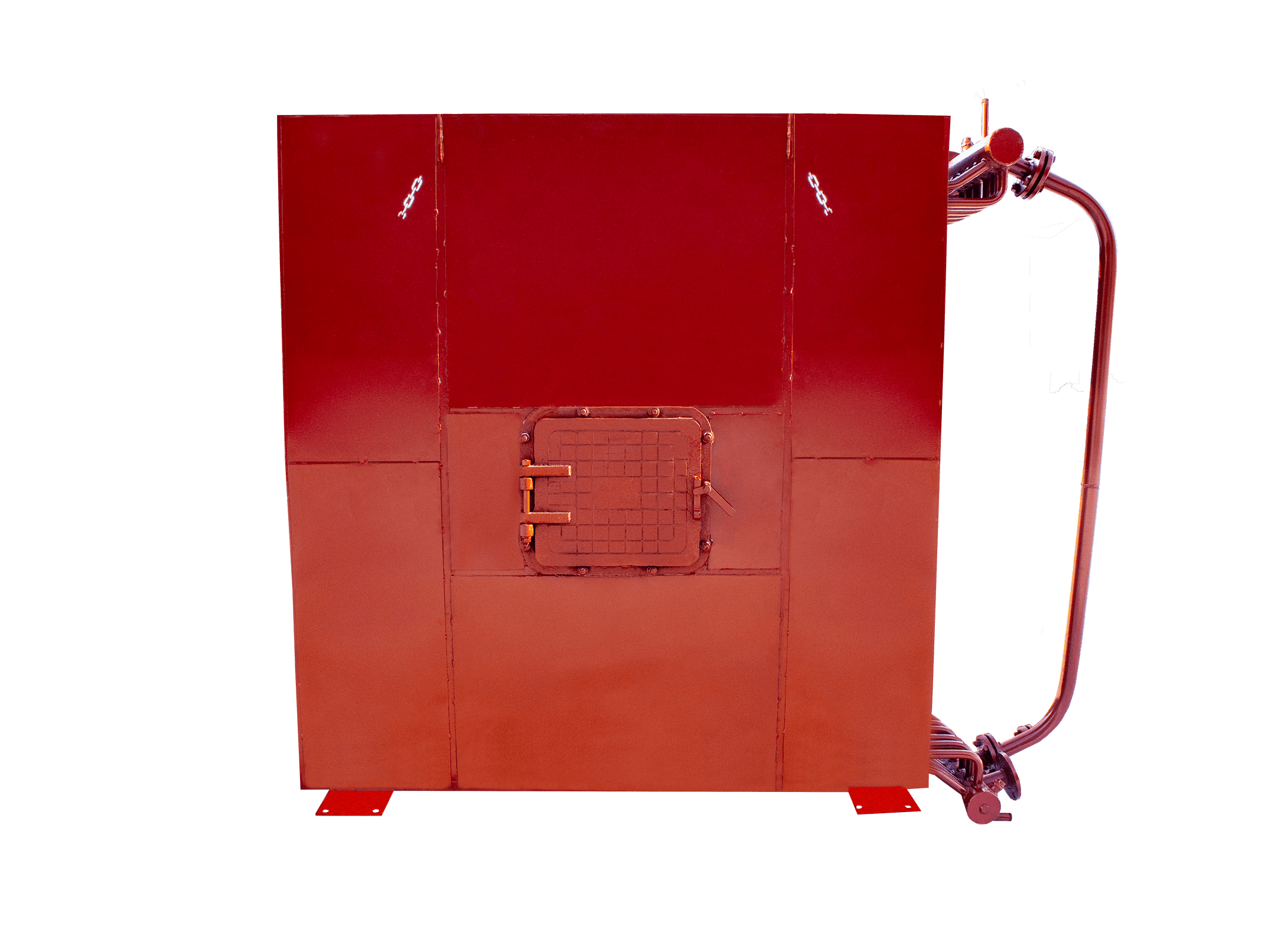

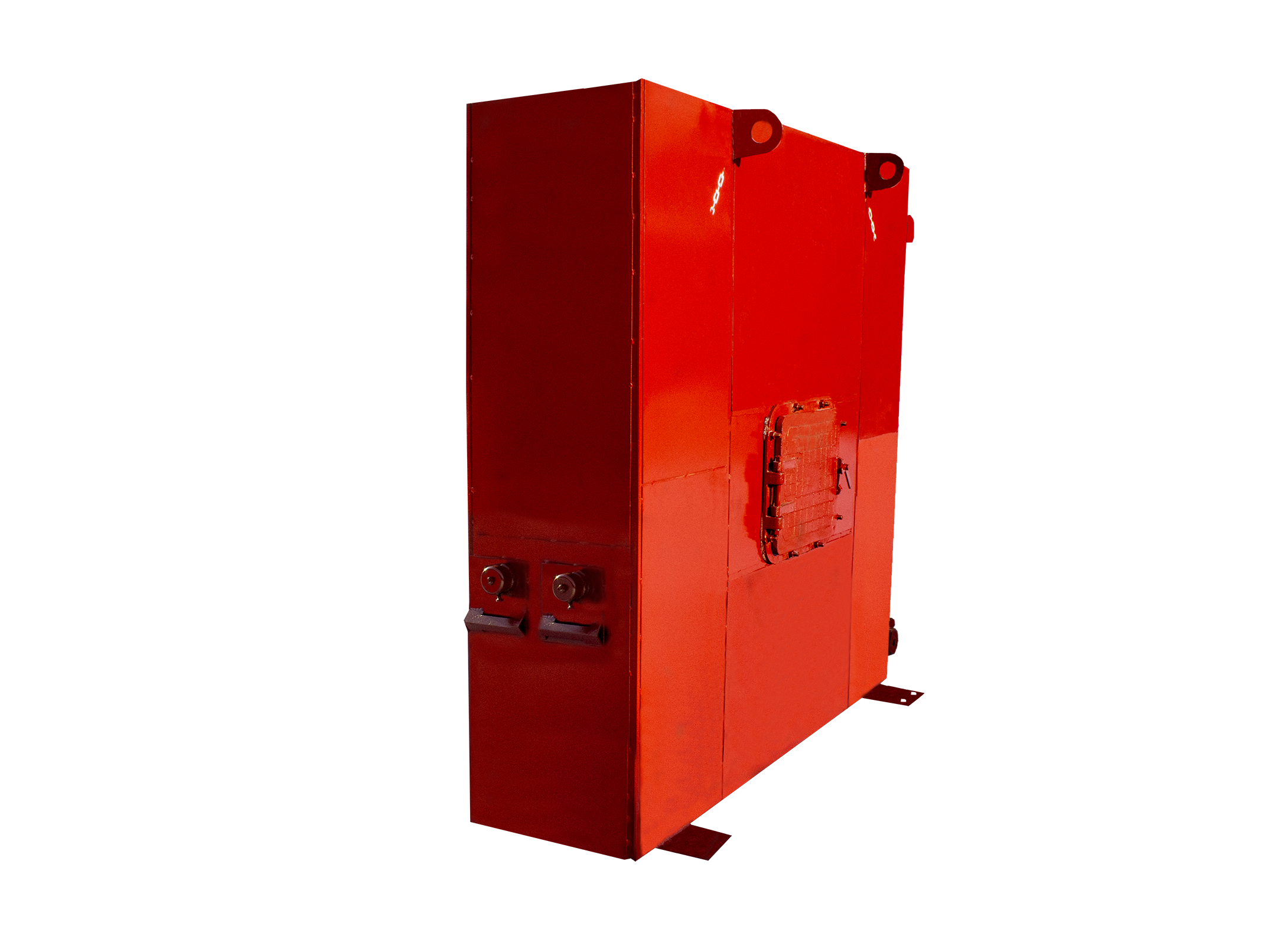

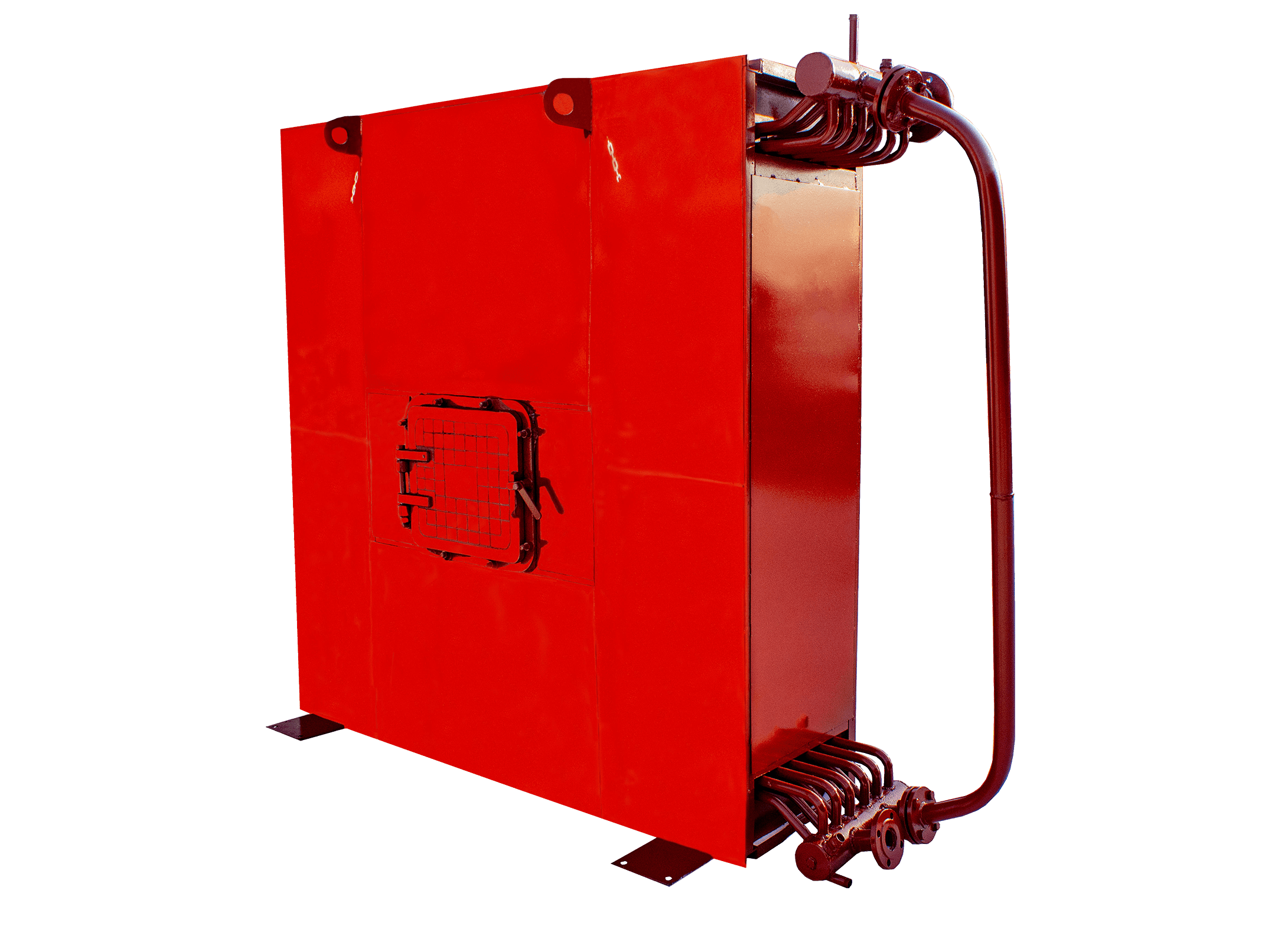

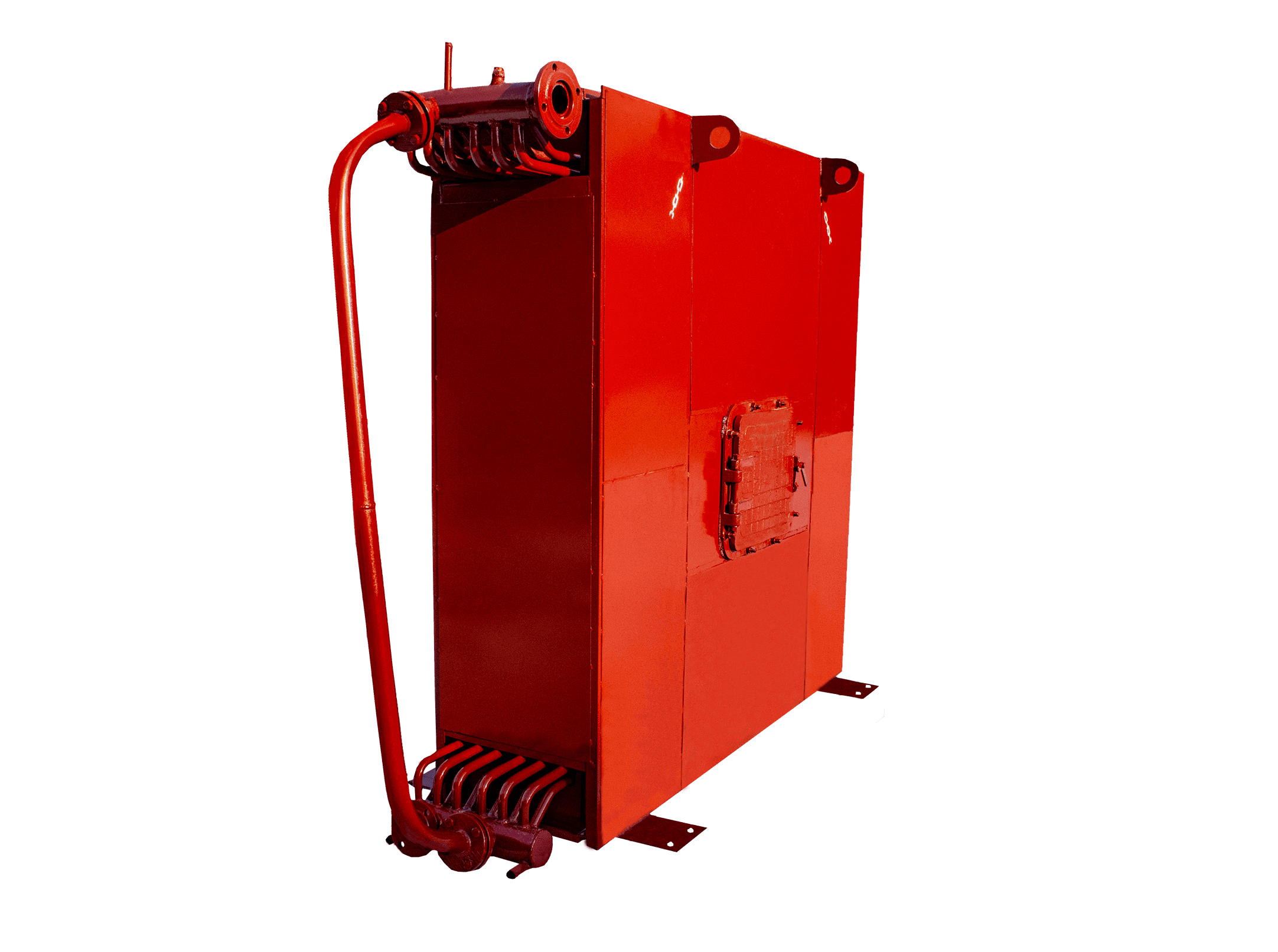

Экономайзеры стальные типа ЭПС, БВЭС, ЭТС
|
Наименование изделия |
Площадь поверхности нагрева, м2 |
Давление воды, МПа (кгс/см2) |
Температура воды на выходе, оС |
Габаритные размеры, мм |
Масса, кг |
||
|
длина |
ширина |
высота |
|||||
|
Экономайзер ЭПС-7,5 |
7,5 |
1,5(15) |
100(133) |
1500 |
500 |
1540 |
570 |
|
Экономайзер БВЭС-I-2 |
28 |
1,5(15) |
100 |
2610 |
780 |
2112 |
1470 |
|
Экономайзер БВЭС-II -2 |
57 |
1,5(15) |
100 |
2610 |
1210 |
2112 |
2420 |
|
Экономайзер БВЭС- III -2 |
85 |
2,5(25) |
100 |
2610 |
1625 |
2112 |
3230 |
|
Экономайзер БВЭС- IV -2 |
113 |
2,5(25) |
100 |
2350 |
1400 |
4200 |
4317 |
|
Экономайзер БВЭС- V -2 |
239 |
2,5(25) |
100 |
2350 |
2100 |
4800 |
8222 |
|
Экономайзер ЭТС -2,5 |
2,5 |
До 0,6(6) |
--- |
780 |
640 |
1680 |
174 |

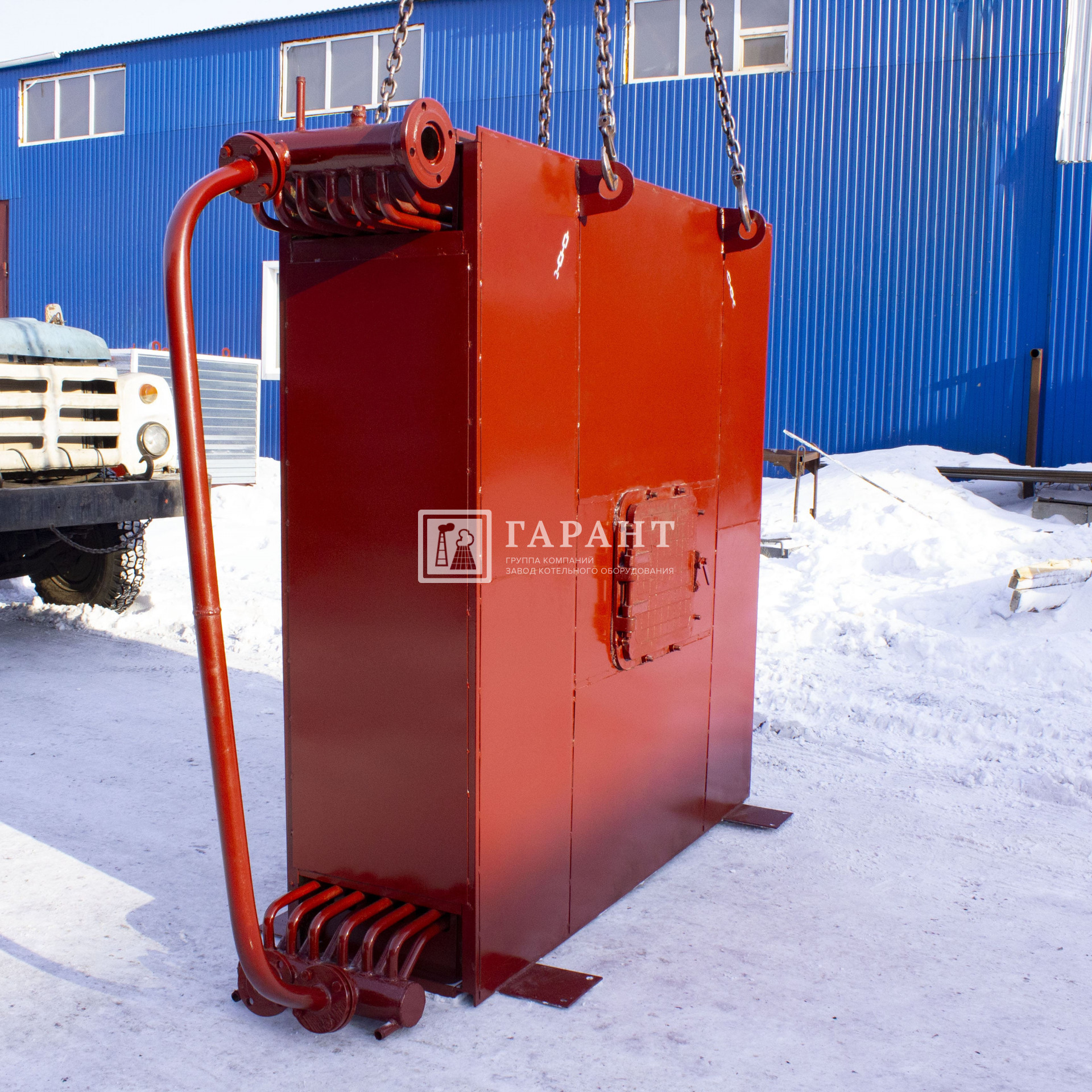

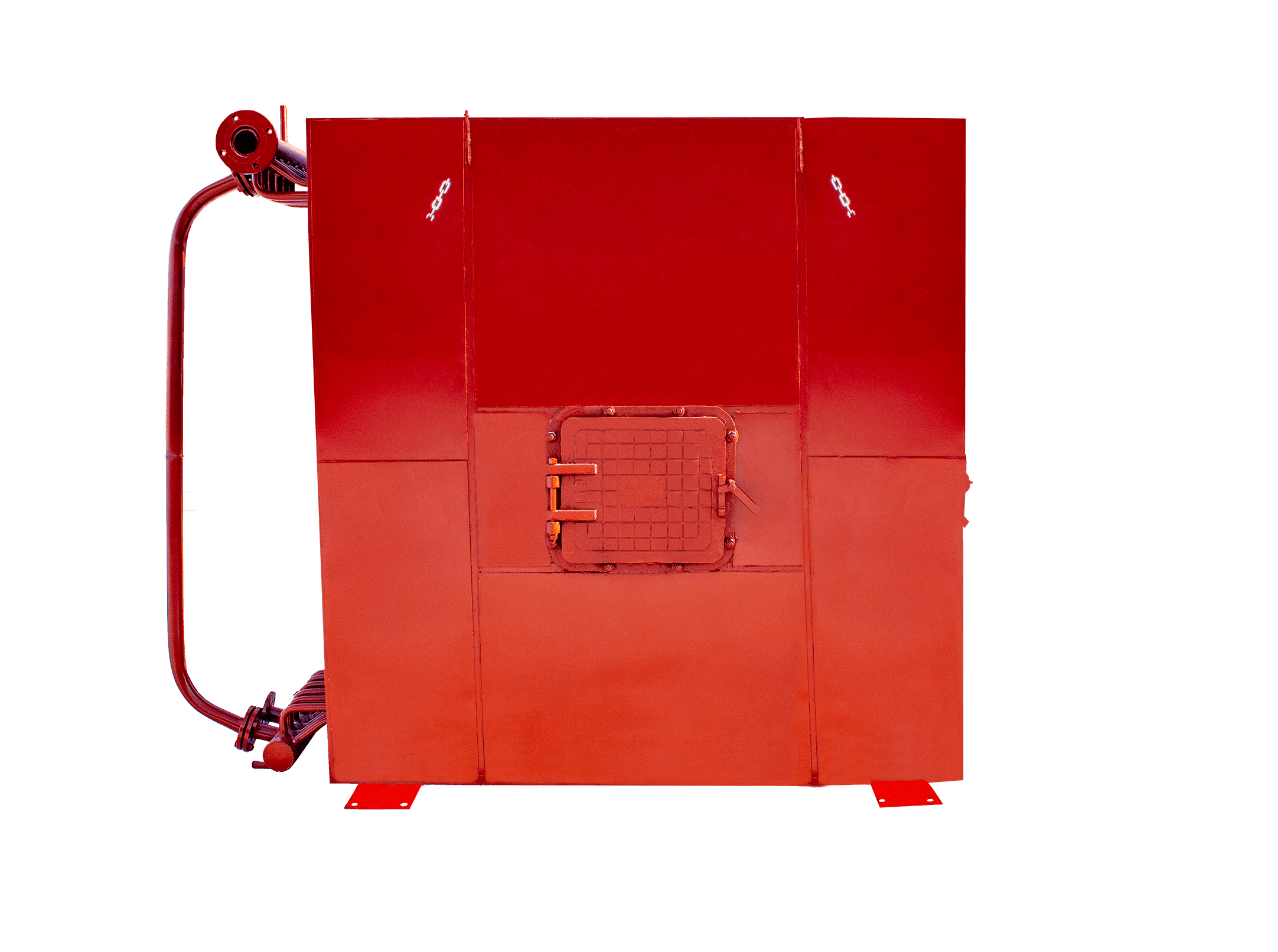

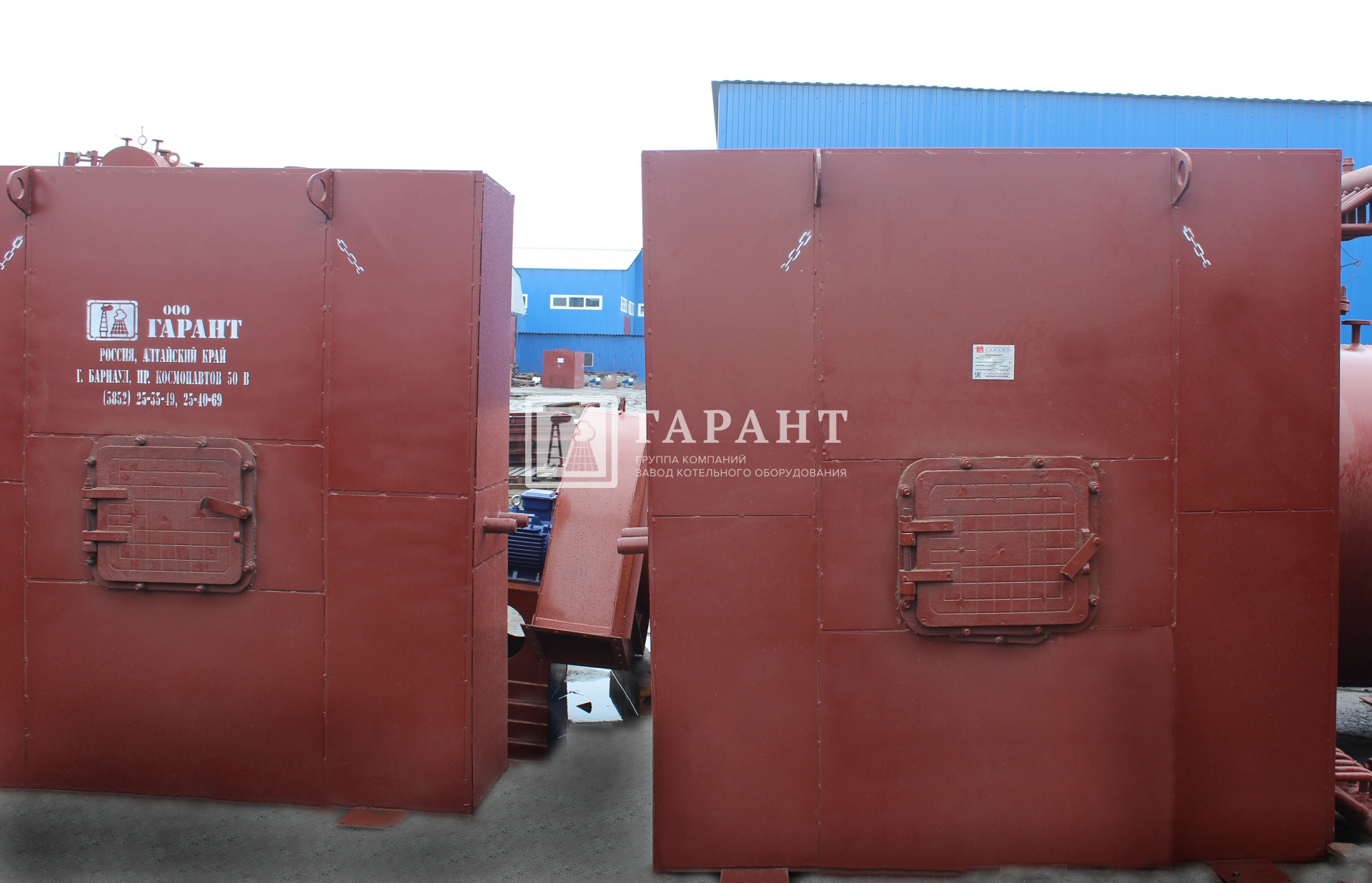

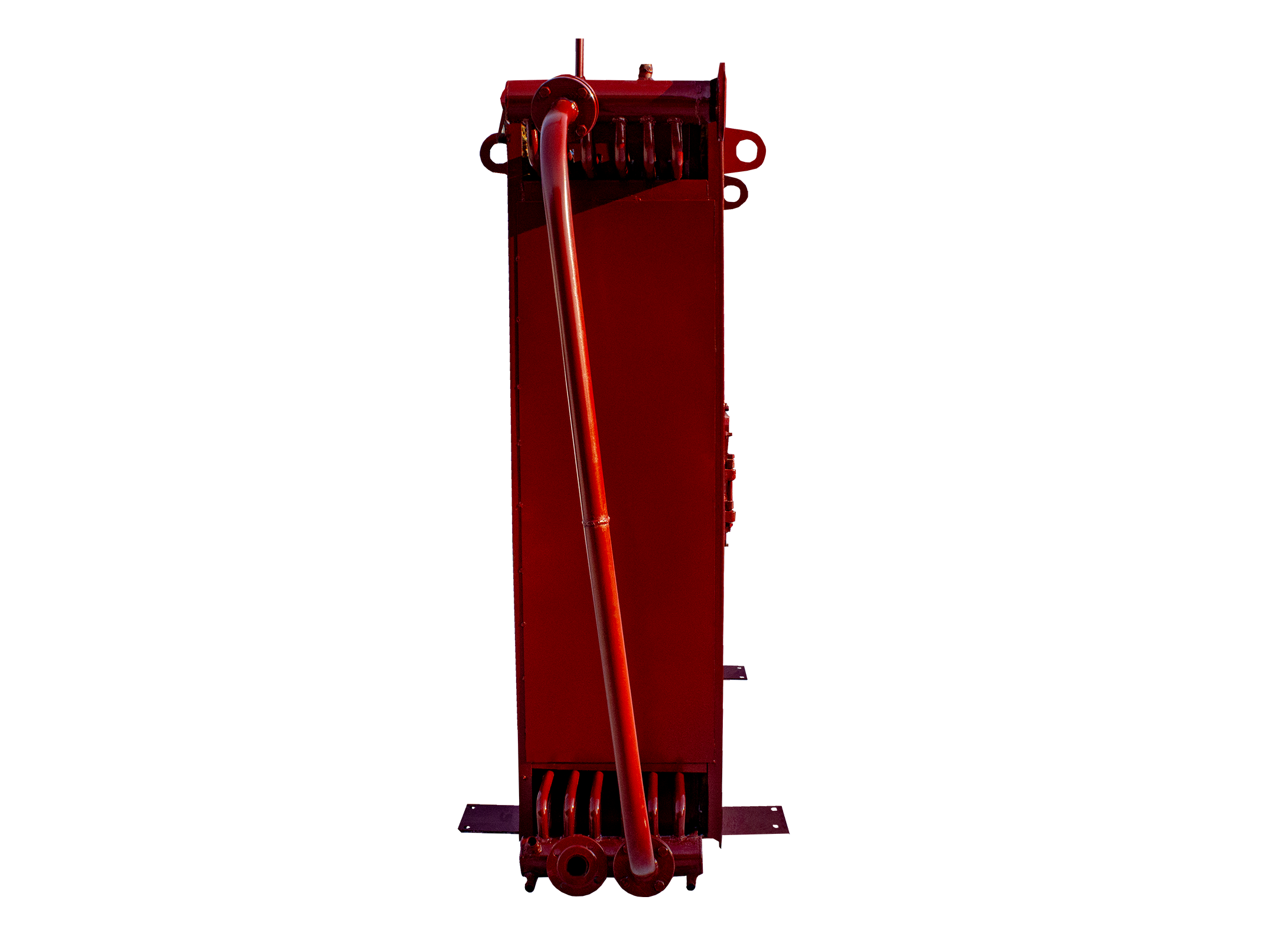

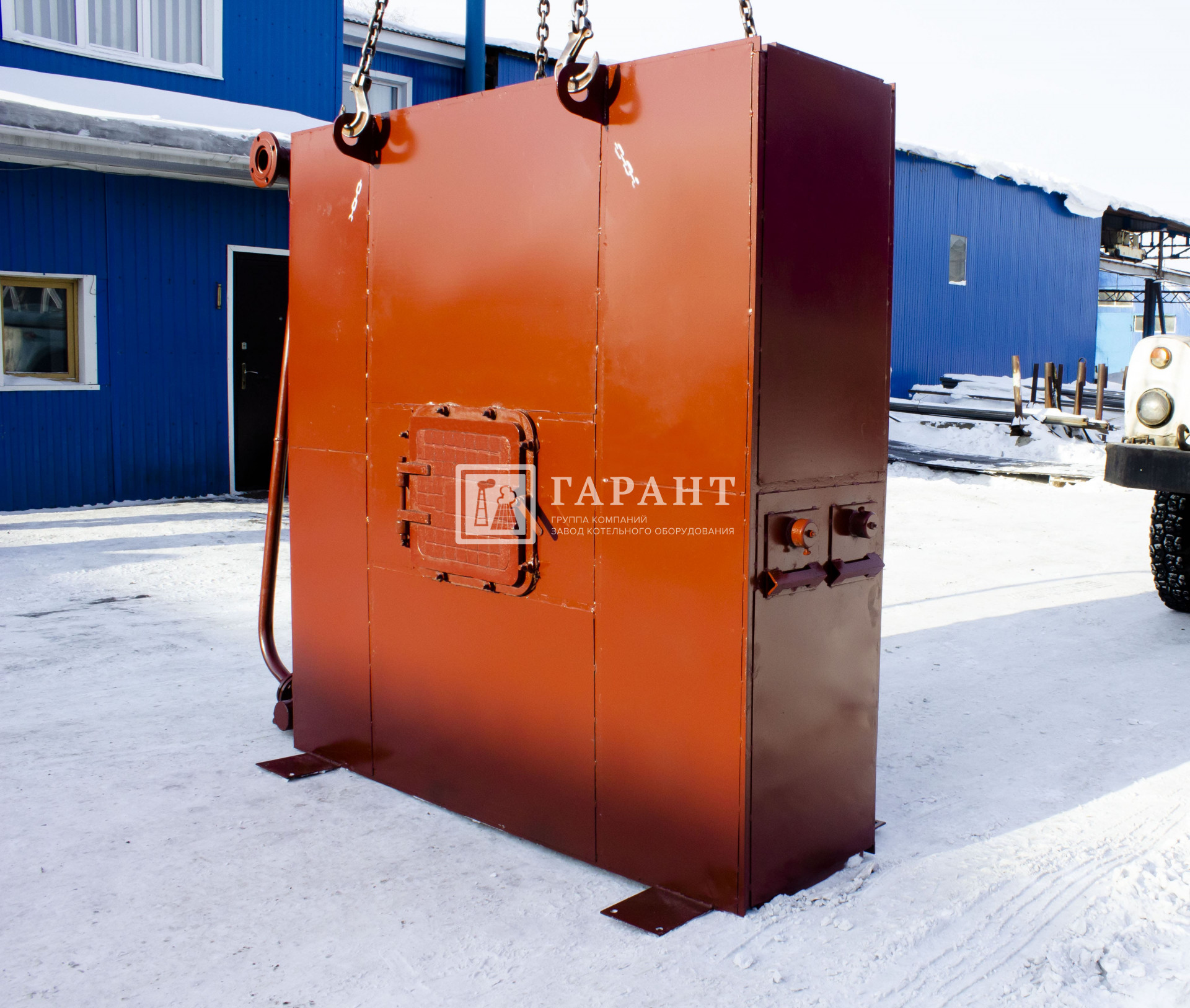

Чугунный блочный экономайзер поставляется собранным в отдельные транспортабельные блоки (ребристые трубы, дуги, калачи, каркас с теплоизоляцией и обшивкой) с поверхностью нагрева согласно заказу – блочное исполнение.
|
Наименование показателей |
ЭБ2- 94И (ЭБ2- 94П) |
ЭБ2- 142И (ЭБ2-142П) |
ЭБ2-200И (ЭБ2-200) |
ЭБ2- 236И (ЭП2- 236) |
ЭБ1-330И (ЭП1-330) |
ЭБ1- 646И (ЭБ1-646П |
ЭБ1- 808И (ЭБ1-808П |
|
Площадь поверхности нагрева, м2 |
94,4 |
141,6 |
201,6 |
236,6 |
330,4 |
646 |
808 |
|
Количество колонок |
2 |
2 |
2 |
2 |
1 |
1 |
1 |
|
Длина труб, м |
2 |
2 |
2 |
2 |
2 |
3 |
3 |
|
Гидравлическое сопротивление, МПа, не более |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
0,2 |
|
Температура воды |
100 140 |
100 140 |
100 140 |
100 140 |
100 140 |
100 170 |
100 160 |
|
(минимальная), оС - на входе - на выходе |
|||||||
|
Аэродинамическое сопротивление, Па, не более |
350 |
350 |
350 |
350 |
350 |
350 |
350 |
|
Тип устройства для очистки поверхностей нагрева |
И(П) |
И(П) |
И(П) |
И(П) |
И(П) |
И(П) |
И(П) |
|
Габаритные размеры (без короба и присоединительных коллекторов с арматурой), мм Длина, L Ширина, В Высота, Н |
3080(3900) 870 2090 |
3080(3900) 1180 2090 |
3080(3900) 1485 2090 |
3080(3815) 1785 2090 |
3125(4100) 1330 3645 |
4030(4950) 1620 3640 |
4030(4950) 1620 4340 |
|
Масса, кг |
4000 |
5290 |
7200 |
8250 |
11500 |
19750 |
24700 |

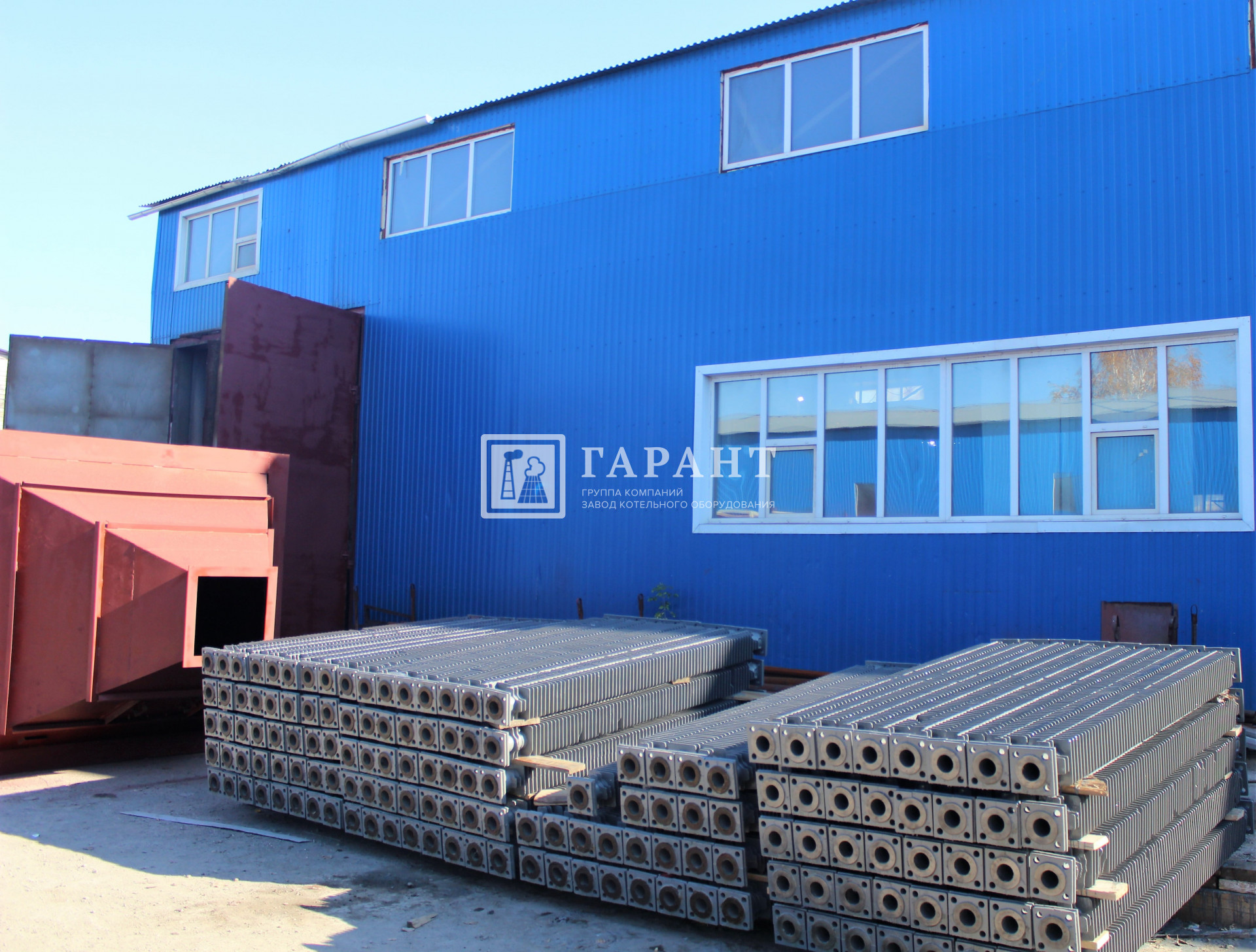

Запасные части
|
Наименование |
Номер чертежа, обозначение |
|

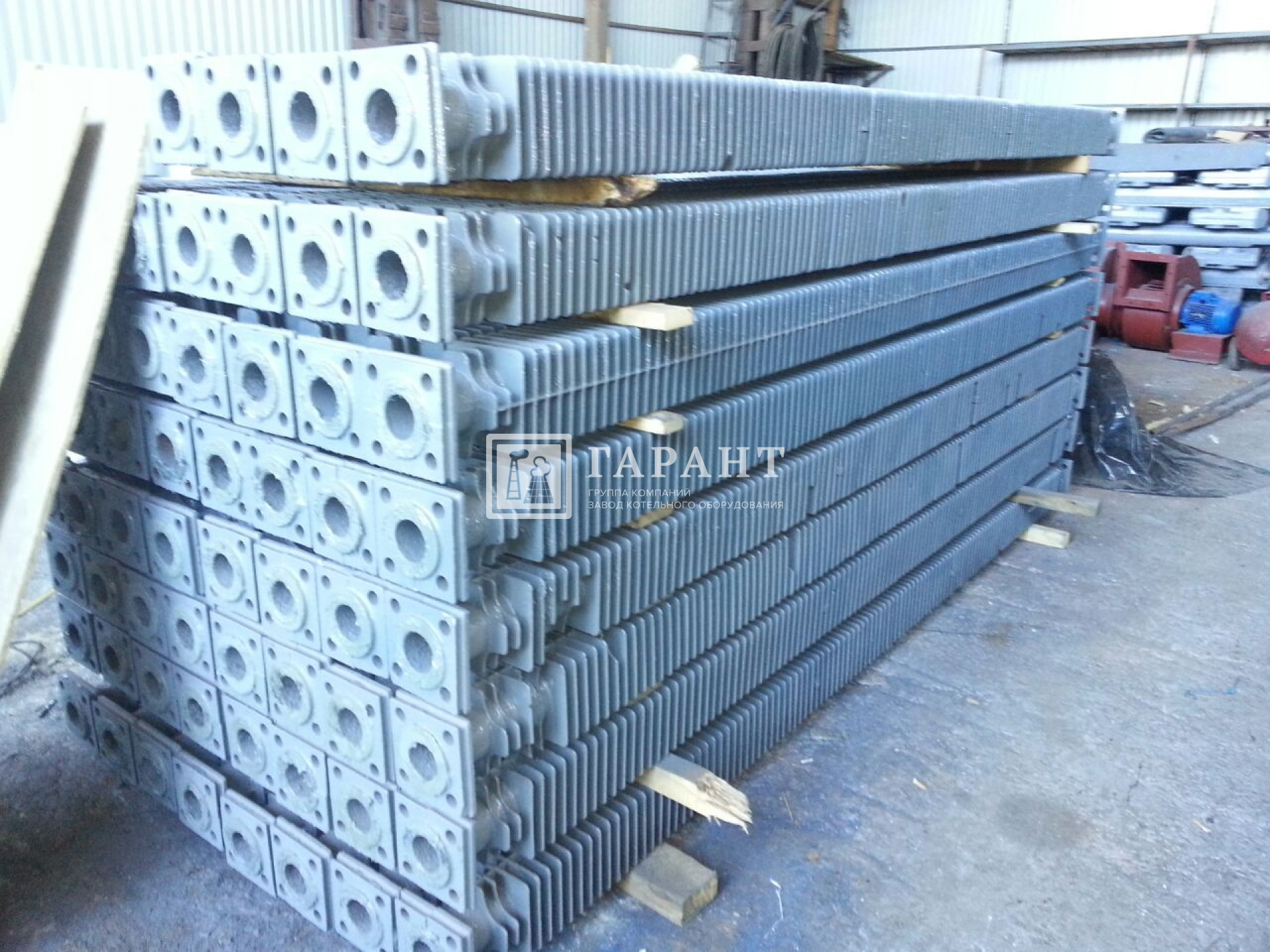

Труба ребристая 3м |
Т215.00.001Г-01 |
|
Труба ребристая 2м |
Т215.00.001Б |
|
Дуга |
Т215.00.002В |
|
Калач |
Т215.00.003А |
