Трубы дымовые стальные
Дымовые трубы предназначаются для отвода и рассеивания дымовых газов котельных установок до допустимых санитарных норм. Дымовые газы поступают в трубу дымовую от дымососа за счёт самотяги, возникающей от разности давления высоты столба дымовых газов в стволе трубы и окружающего воздуха.

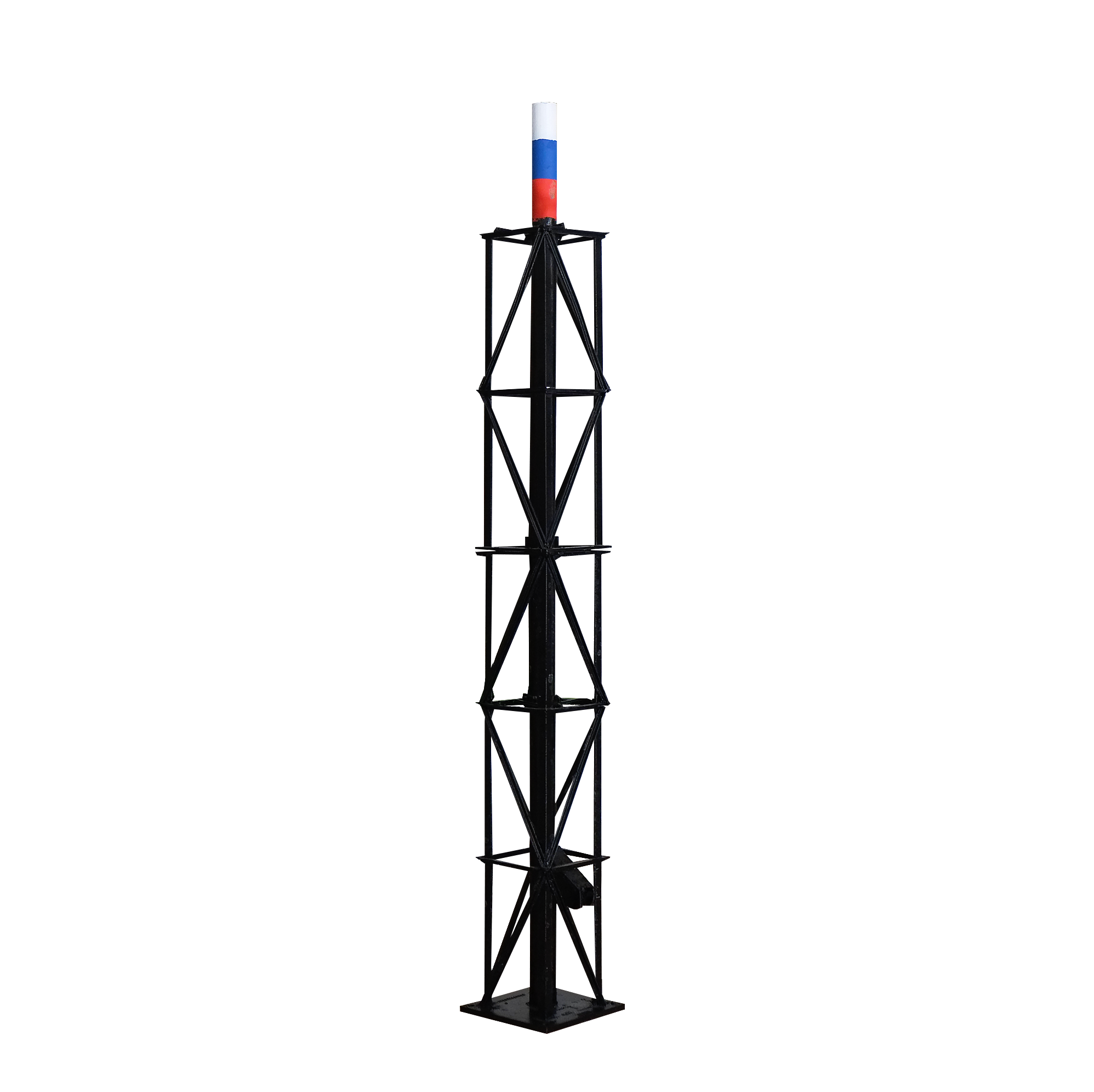

Стальная цилиндрическая труба дымовая самонесущая ТДС-0,25х12 предназначена для отвода и рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 40°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Масса, т
|
|
ТДС-0,25х12 самонесущая
|
241
|
12
|
1,7
|

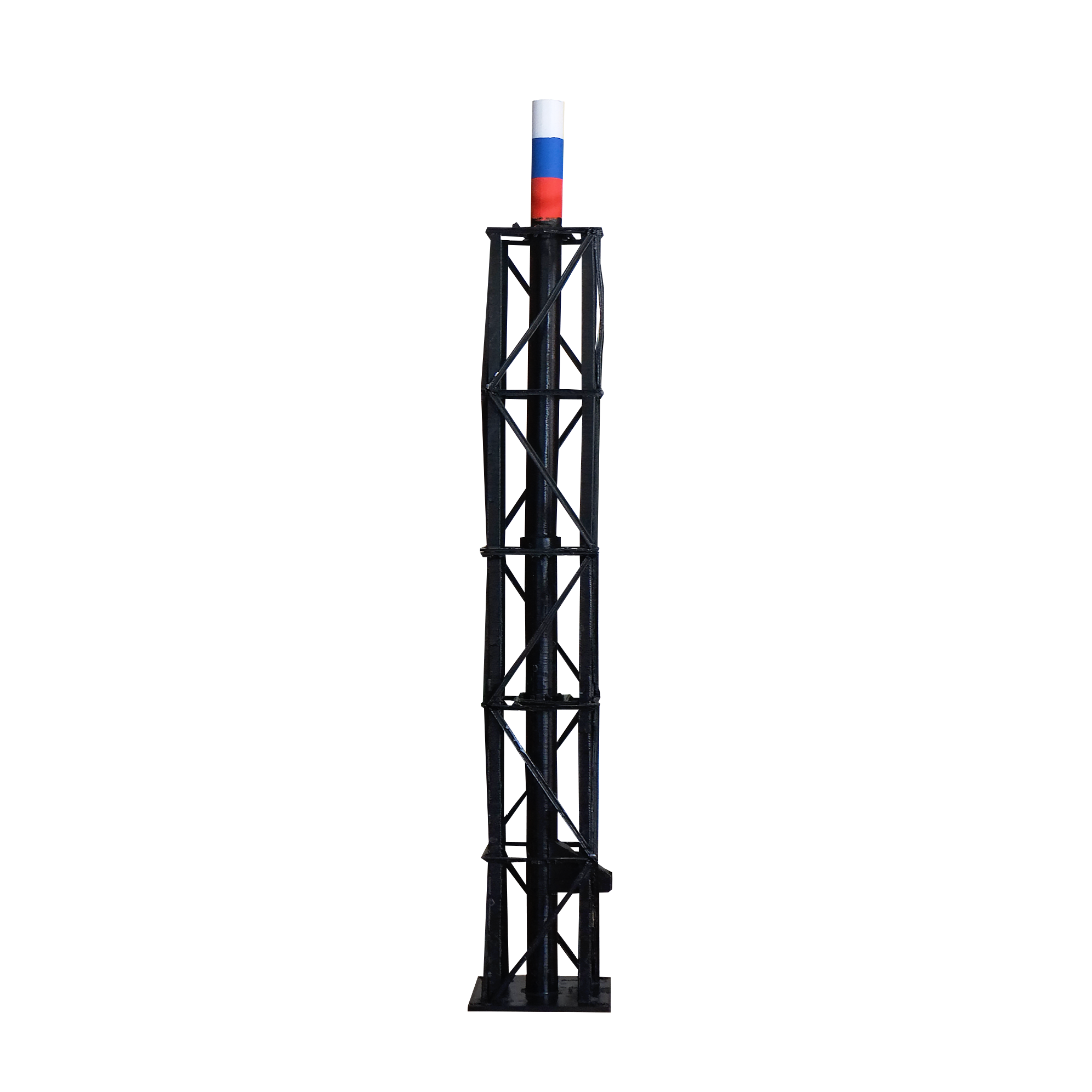

Стальная цилиндрическая труба дымовая самонесущая ТДС-0,3х25м предназначена для отвода и рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 50°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Масса, т
|
|
ТДС-0,3х25самонесущая
|
309
|
25
|
4,5
|

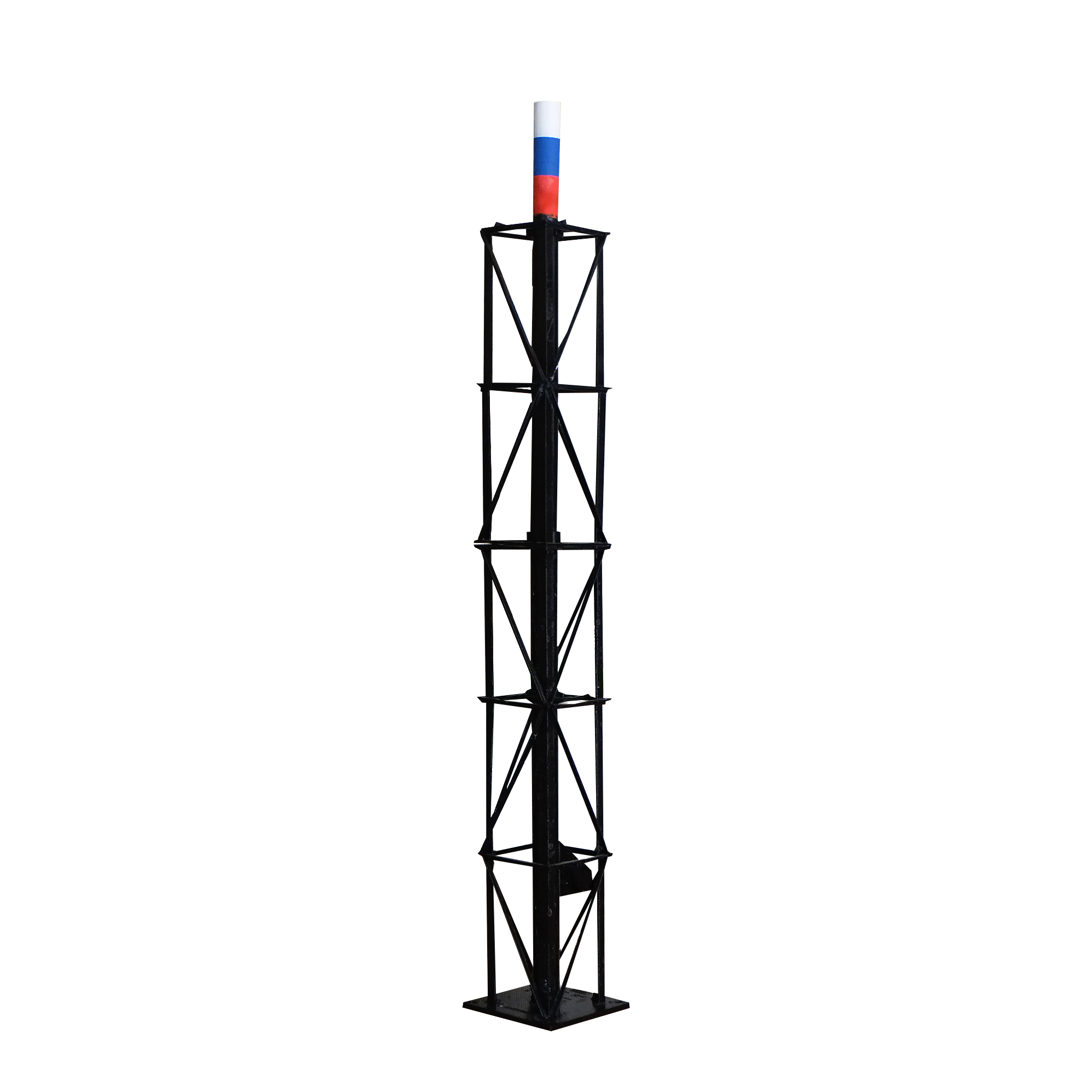

Стальная цилиндрическая труба дымовая самонесущая ТДС-0,4х25м предназначена для отвода и рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 50°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Масса, т
|
|
ТДС-0,4х25 самонесущая
|
410
|
25
|
5,4
|

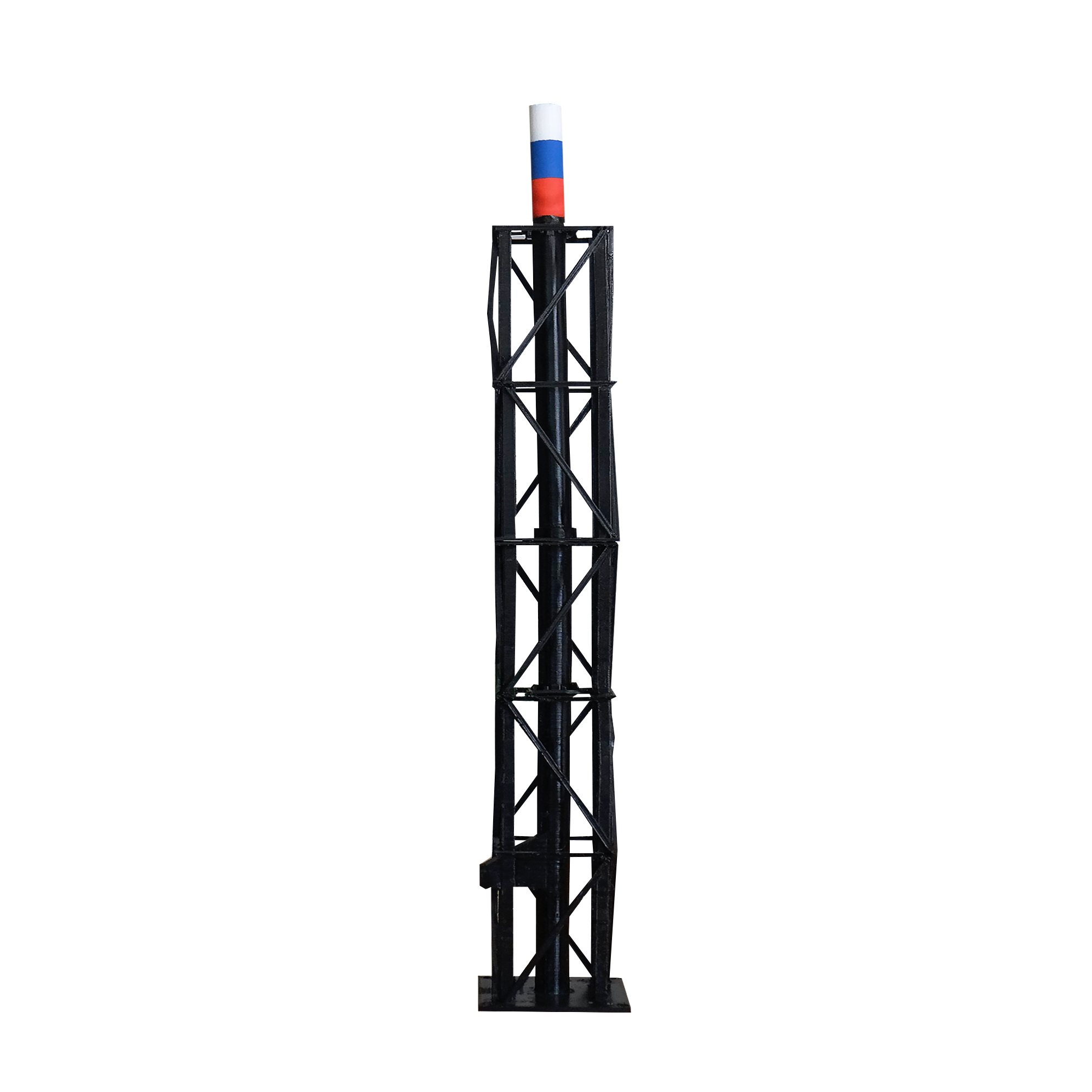

Стальная цилиндрическая труба дымовая самонесущая ТДС-0,5х25м предназначена для отвода и рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 50°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Масса, т
|
|
ТДС-0,5х25 самонесущая
|
500
|
25
|
5,6
|
Стальная цилиндрическая труба дымовая самонесущая ТДС-0,6х25 предназначена для отвода и рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 50°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Масса, т
|
|
ТДС-0,6х25 самонесущая
|
600
|
25
|
6,5
|
Стальная цилиндрическая труба дымовая ТД-0,4х20 предназначена для рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 40°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Число ярусов растяжек
|
Число растяжек в ярусе
|
Масса, т
|
|
ТД-0,4х20
|
410
|
20
|
2
|
3
|
3,0
|
Стальная цилиндрическая нефутерованная труба дымовая ТД-0,5х30 предназначена для рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 40° С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Число ярусов растяжек
|
Число растяжек в ярусе
|
Масса, т
|
|
ТД-0,5х30
|
500
|
30
|
2
|
3
|
4,6
|
Стальная цилиндрическая труба дымовая ТД-0,8х25,5 предназначена для рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 50°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Число ярусов растяжек
|
Число растяжек в ярусе
|
Масса, т
|
|
ТД-0,8х25,5
|
800
|
25,5
|
2
|
3
|
6,1
|
Стальная цилиндрическая труба дымовая ТД-0,8х30 предназначена для рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 50°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Число ярусов растяжек
|
Число растяжек в ярусе
|
Масса, т
|
|
ТД-0,8х30
|
800
|
30
|
2
|
3
|
7,0
|
Стальная цилиндрическая труба дымовая ТД-0,8х45 предназначена для рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 50°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Число ярусов растяжек
|
Число растяжек в ярусе
|
Масса, т
|
|
ТД-0,8х45
|
800
|
45
|
3
|
3
|
12,2
|
Стальная цилиндрическая труба дымовая ТД-1,2х45 предназначена для отвода и рассеивания дымовых газов котельных установок до допустимых санитарных норм. Труба дымовая должна эксплуатироваться в I...III ветровых районах (скорость ветра не более 25 м/с) с температурой воздуха равной или выше минус 50°С.
|
Наменование параметра
|
Внутренний диаметр ствола, Dy, мм
|
Высота ствола, Н, мм
|
Число ярусов растяжек
|
Число растяжек в ярусе
|
Масса, т
|
|
ТД-1,2х45
|
1200
|
45
|
2
|
3
|
17,0
|
