Котлы водогрейные водотрубные на жидком и газообразном топливе

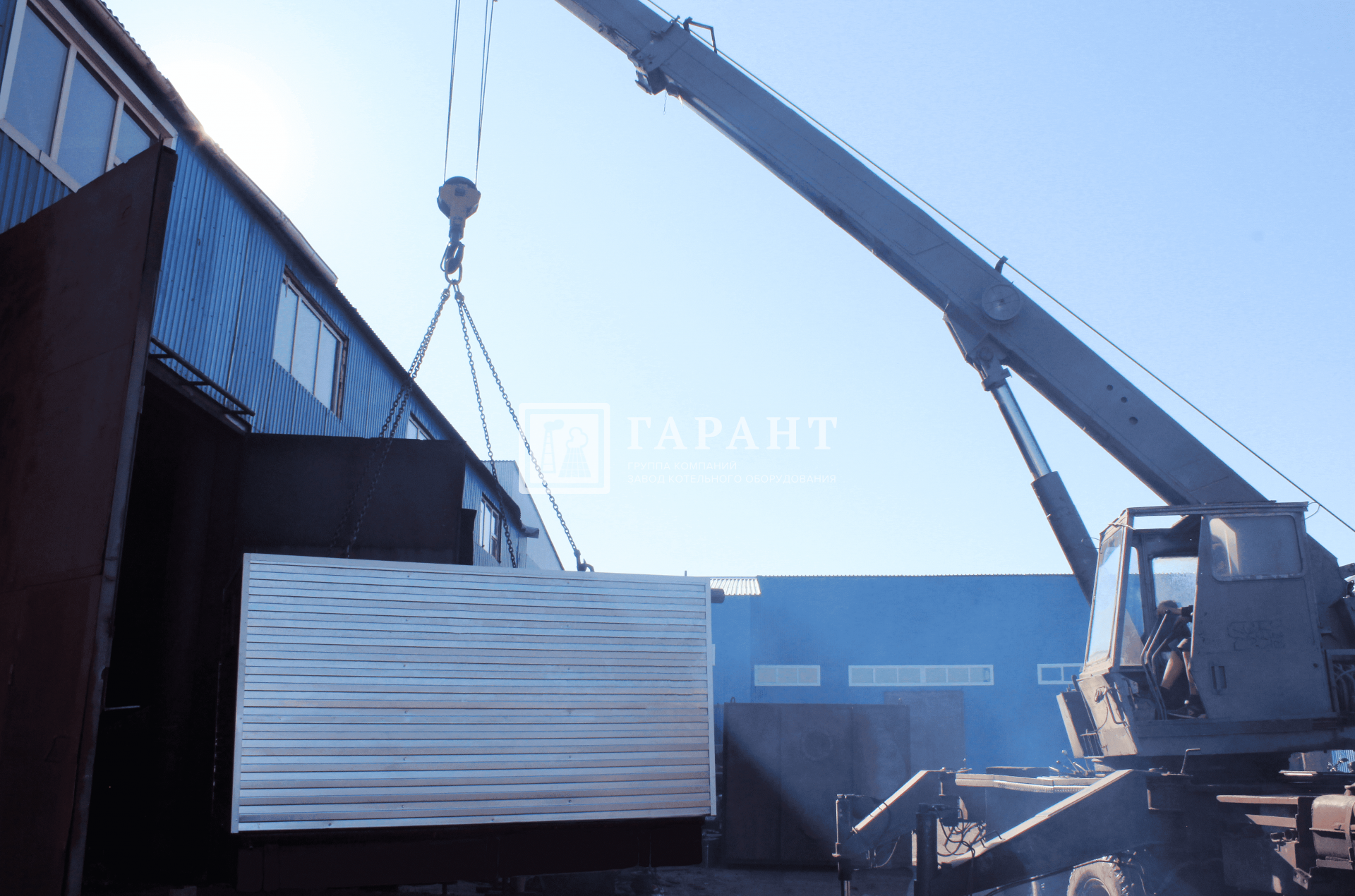

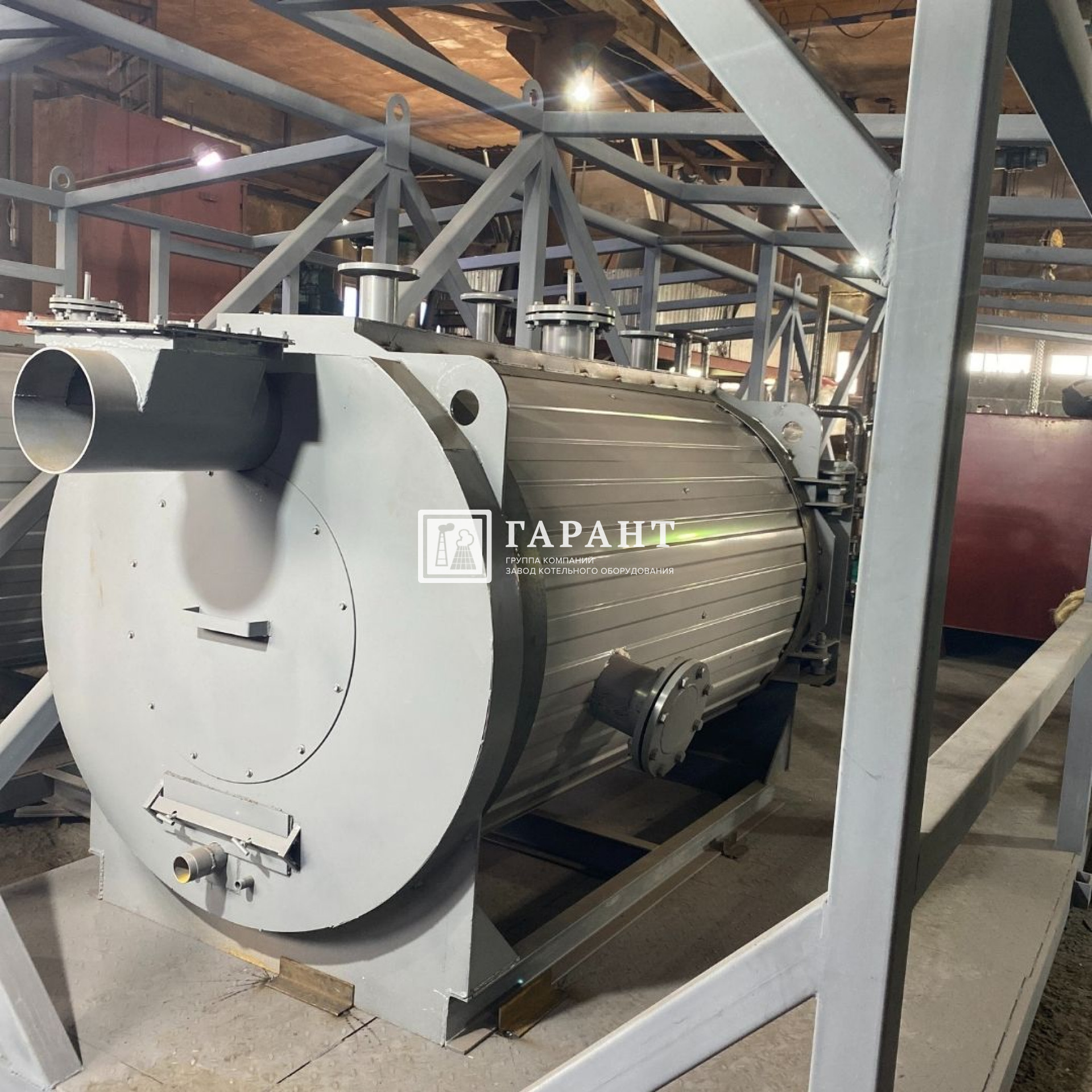

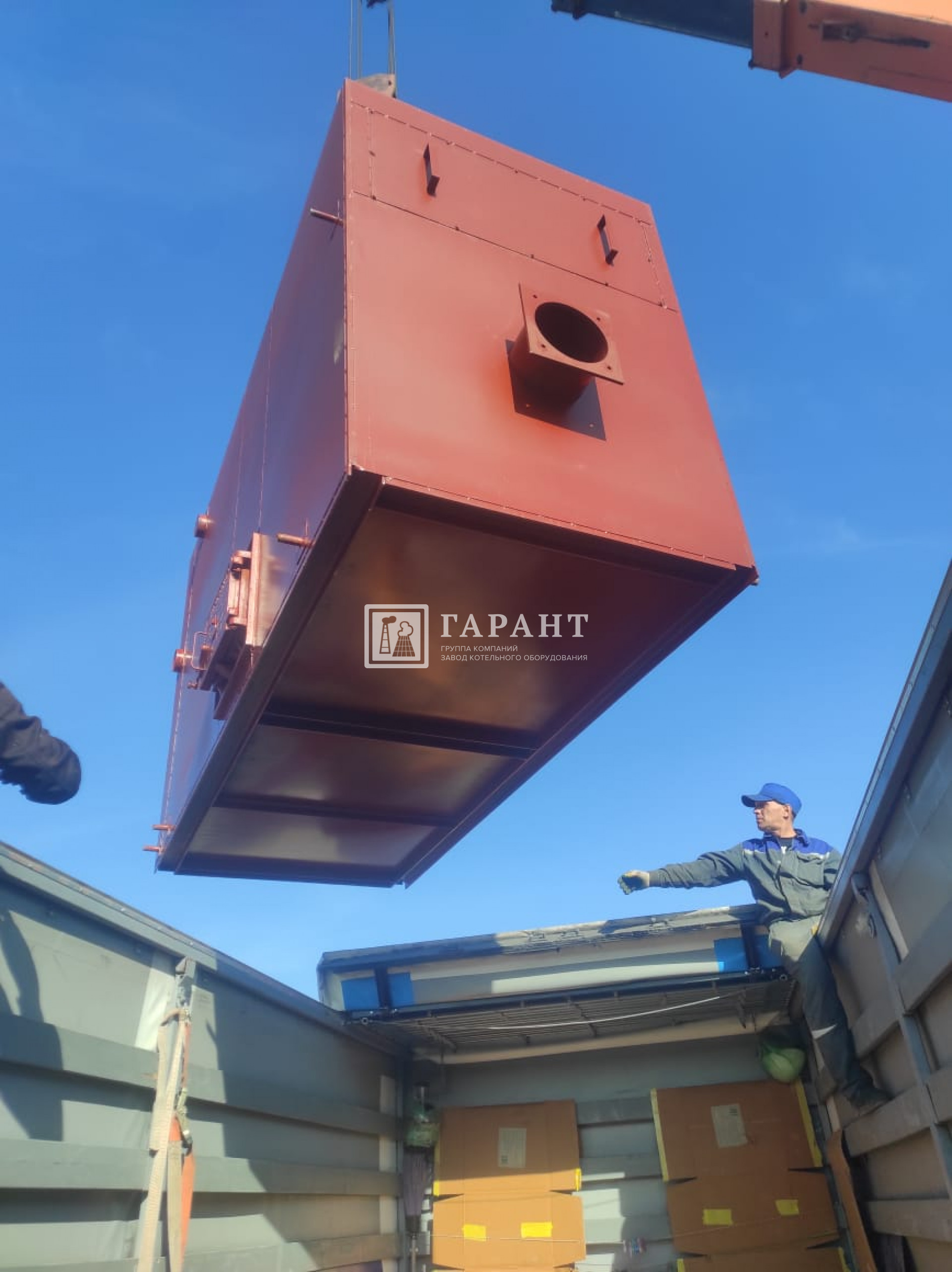

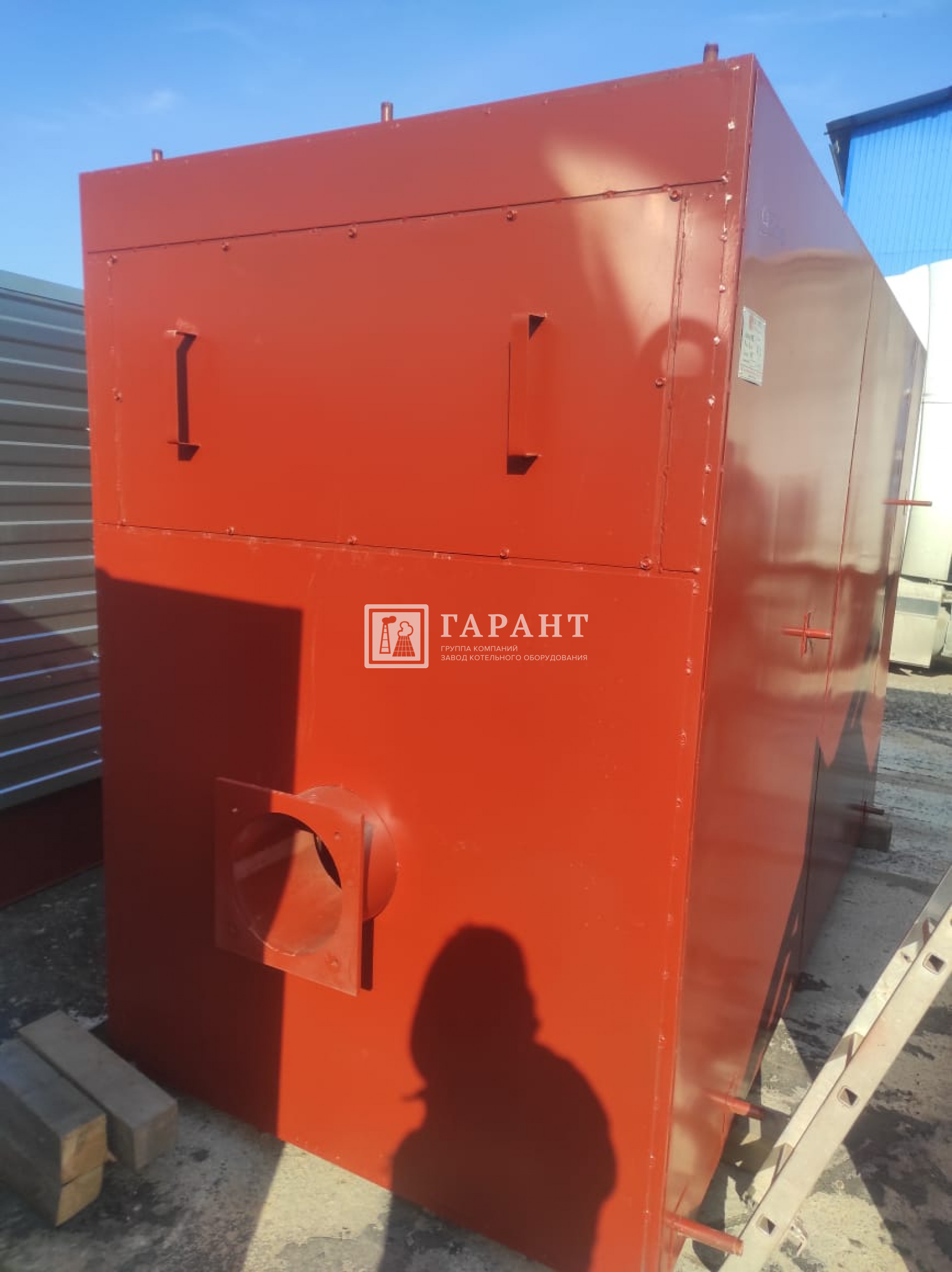

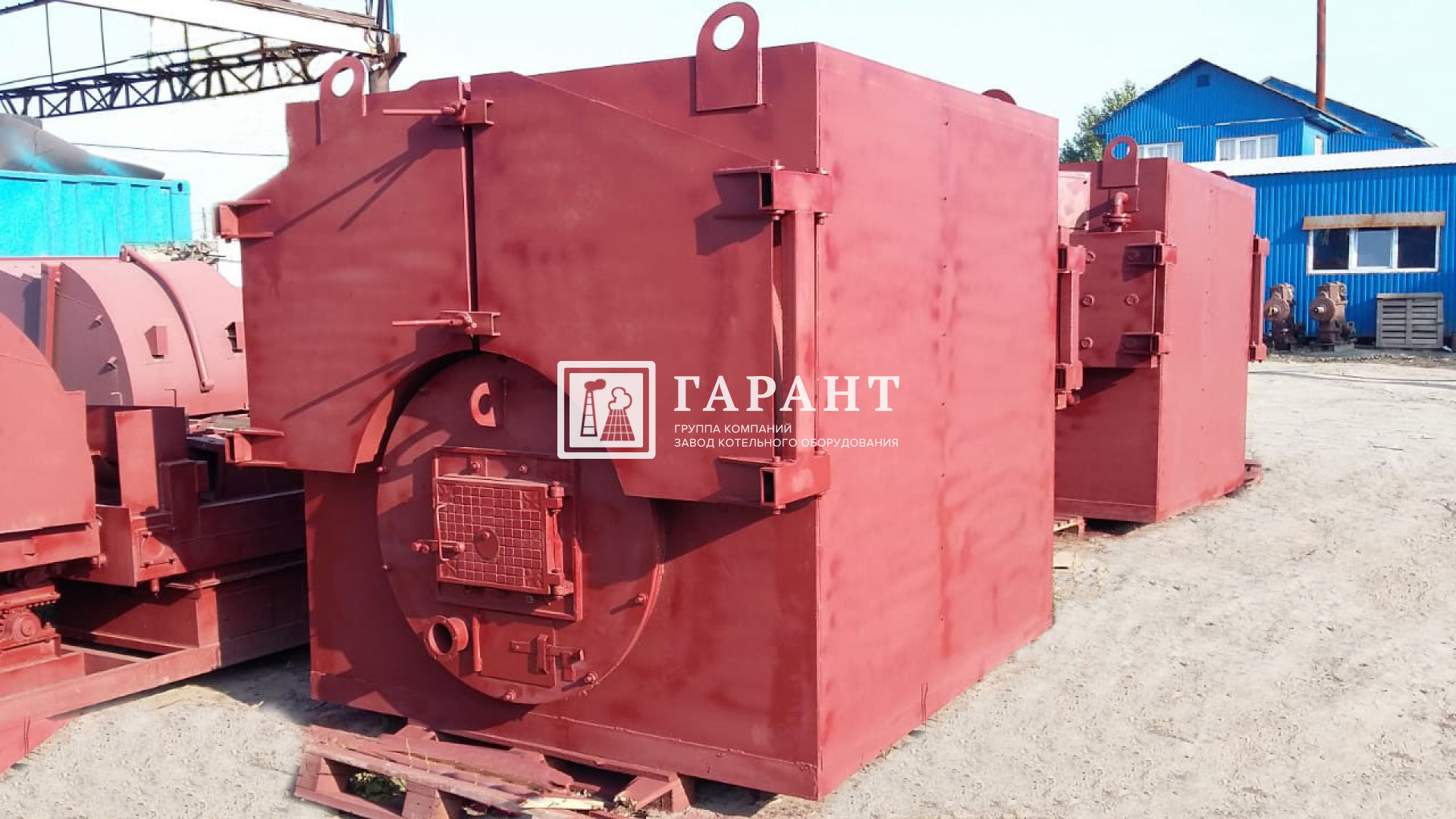

Фотогалерея

Котлы серии КВа Гн/Ж – котлы водогрейные с автоматизированной подачей жидкого/газообразного топлива. Предназначены для получения горячей воды температурой 110 ⁰С.

Котел водотрубный, состоит из двух основных частей: топки с горелочным устройством и конвективной части, расположенной над топочной частью. Топка призматическая, горизонтальная, открытого типа. Стены топки экранированы цельносварными панелями. В задней части верхнего экрана топки организован проход для топочных газов в конвективную часть котла. В центре фронтового экрана установлена горелка, оборудованная вентилятором. Трубная система нижними коллекторами опирается на стальную сварную раму. Конвективные поверхности представляют собой цельносварные панели. Панели ввариваются в раздающие и собирающие коллектора. Основная трубная поверхность конвективной части расположена в шахматном порядке. Дымовые газы движутся через конвективную часть котла по двухходовой схеме. Выходное окно дымовых газов расположено в задней части блока котла.

Котлы имеют скорость водяного потока в трубах - 1,5м/с, что обеспечивает отсутствие накипи на стенах труб.

Преимущества водотрубных котлов:

Более терпеливы к плохому качеству воды
Более динамичны в плане набора (сброса) нагрузки
Просты в эксплуатации и транспортировке

В базовый комплект поставки входит: котельный блок в легкой обмуровке, приборы безопасности и запорная арматура в пределах котла.

Котлы дополнительно могут быть укомплектованы горелками импортного или отечественного производства, которые подбираются в соответствии с параметрами котла.

Параметры	Ед.изм	КВа-0,1 Г(Ж)	КВа-0,2 Г(Ж)	КВа-0,4 Г(Ж)	КВа-0,6 Г(Ж)	КВа-0,8 Г(Ж)	КВа-1,0 Г(Ж)	КВа-1,25 Г(Ж)	КВа-1,6 Г(Ж)	КВа-1,8 Г(Ж)	КВа-2,0 Г(Ж)	КВа- 2,5 Г(Ж)
Теплопроизводительность	МВт (Гкал/ч)	0,116 (0,10)	0,232 (0,20)	0,464(0,40)	0,696 (0,60)	0,928 (0,80)	1,160 (1,00)	1,450 (1,25)	1,856 (1,60)	2,088 (1,80)	2,320 (2,00)	2,900 (2,50)
КПД не менее	%	93	93	93	93	93	93	93	93	93	93	93
Номинальный расход воды через котёл	м³/ч	3,6	6,6	14	20	28	37	42	58	64	70	88
Отапливаемый объём, не менее (Расчет при высоте потолка 3м)	тыс.м³	3,48	6,96	13,92	20,88	27,84	34,8	43,5	55,68	62,64	69,6	87
Номинальное давление воды	кг/см²	3-6	3-6	3-6	3-6	3-6	3-6	3-6	3-6	3-6	3-6		3-6
Гидравлическое сопротивление котла	МПа, (кг/см²)	0,1(1,0)	0,1(1,0)	0,1 (1,0)	0,1 (1,0)	0,1 (1,0)	0,1 (1,0)	0,1 (1,0)	0,1 (1,0)	0,1 (1,0)	0,1 (1,0)		0,1 (1,0)
Максимальное рабочее давление воды, не более	кг/см²	0,6(6,0)	0,6(6,0)	0,6 (6,0)	0,6 (6,0)	0,6 (6,0)	0,6(6,0)	0,6 (6,0)	0,6 (6,0)	0,6 (6,0)	0,6 (6,0)		0,6 (6,0)
Температура воды на выходе из котла, не более	ºС	95	95	95	95	95	95	95	95	95	95		95
Аэродинамическое сопротивление	Па	100	340	450	550	620	690	750	820	840	860		890
Температура уходящих газов, не более	ºС	160	160	160	160	160	160	160	160	160	160		160
Габаритные размеры котла, не более	длина мм	1300	1700	2200	2300	2500	2700	2800	3000	3200	3500		3700
	ширина мм	1070	1100	1500	1600	1600	1700	1800	1800	1800	1800		1800
	высота, мм	1700	1710	1900	2160	2240	2350	2400	2450	2500	2550		2550

Указанные параметры габаритов могут отличаться. Предприятие-изготовитель оставляет за собой право вносить непринципиальные изменения и усовершенствования конструкции котла, не ухудшающие качества оборудования.
