Группа компаний «Гарант» производит котлы средней и малой мощности, работающие на различных видах топлива (каменный и бурый уголь, антрацит; природный и сжиженный газ; дизельное и печное бытовое топливо; мазут; нефть; местные виды топлива – фрезерный торф, древесные и растительные отходы, низкосортные угли, отходы углеобращения, угольный шлак, отсевы антрацита):
- котлы паровые производительностью 1,0-25,0 т/ч с рабочим давлением пара 0,8; 1,3; 1,4 МПа, в т.ч. с пароперегревателями на 225, 250, 270, 285, 300, 380, 400, 440 0С.

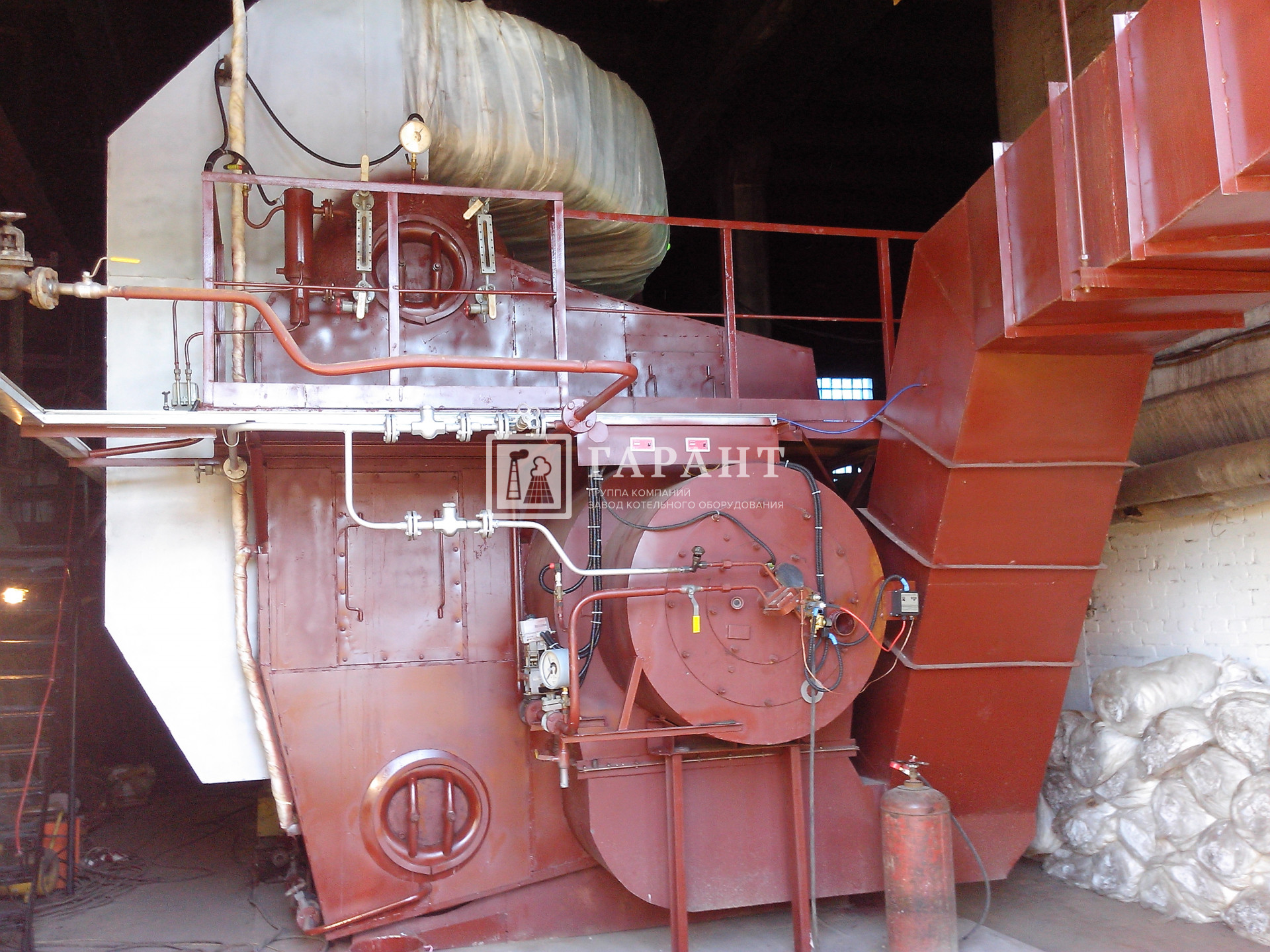

Газомазутные паровые вертикальные водотрубные котлы типа Е(ДЕ) предназначены для выработки насыщенного или перегретого до температуры 225 °С пара, используемого на технологические нужды, отопление, вентиляцию и горячее водоснабжение. Котлы этого типа выпускаются на номинальную паропроизводительность 4; 6,5; 10; 16 и 25 т/ч при рабочем давлении 1,4 МПа (14 кгс/см2).
Конструктивной особенностью таких котлов является размещение топочной камеры сбоку конвективного пучка, образованного вертикальными трубами, развальцованными в верхнем и нижнем барабанах. При этом в максимальной степени использована унификация деталей и сборочных единиц, применяемых в котлах типов ДКВР и КЕ.
Серия ДЕ (природный, сжиженный газ/мазут, дизельное топливо, нефть) производительностью 1,0 т/ч

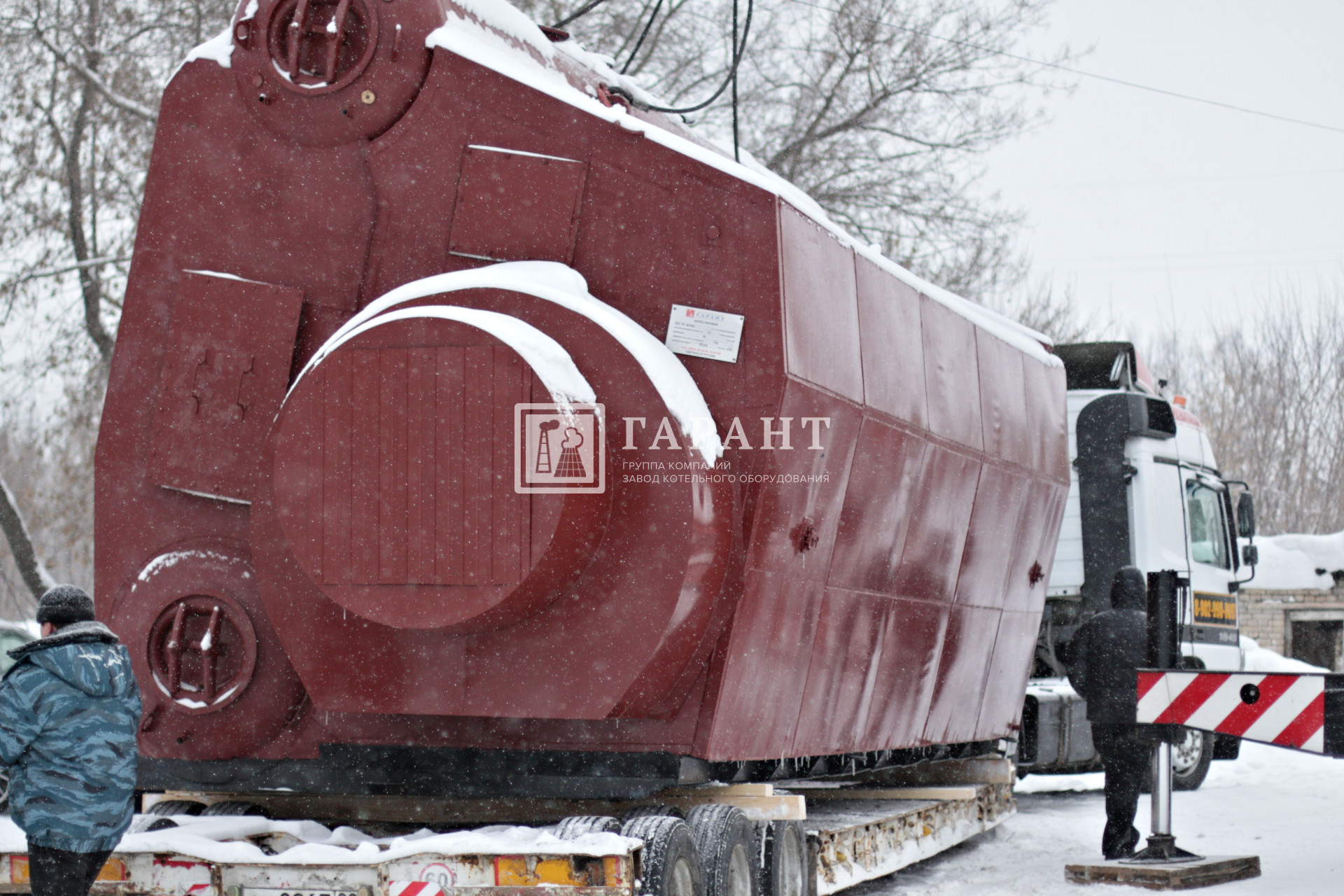

Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с D-образной экранированной топочной камерой и конвективным пучком, расположенным параллельно топочной камере, поставляемые одним транспортабельным блоком (блок котла в обшивке и изоляции с установленной горелкой; при комплектации блочной горелкой она поставляется отдельным грузовым местом), в комплекте с дутьевым вентилятором (при комплектации блочной горелкой вентилятор не поставляется), КИП, арматурой и гарнитурой в пределах котла, площадкой и лестницей.
|
Типоразмер котла
ГОСТ / ООО Группа Компаний «Гарант»
|
Номинальные параметры
|
Габариты транспорта-бельного блока котла, LxBxH,мм
|
Масса транспортабельного блока котла, кг
|
|
Паропро-изводи-тельность,
т/ч
|
Рабочее давление теплоносителя на выходе, МПа (кгс/см2)
|
Температура пара на выходе, ºС
|
Температура питательной воды, ºС
|
Расчетный КПД, %
|
Расход расчетного топлива, м3/ч (кг/ч)
|
|
Е-1,0-1,4Г
ДЕ-1,0-14Г
|
1,0
|
1,3 (13,0)
|
насыщ. 194
|
50
|
93
|
84,8
|
2690х2450х
2645
|
5020
|
|
Е-1,0-1,4ГМ
ДЕ-1,0-14ГМ
|
1,0
|
1,3 (13,0)
|
насыщ. 194
|
50/100
|
93 (88,6)
|
84,8 (80,6)
|
3120х2450х2645
|
5125
|
|
Е-1,0-1,4М
ДЕ-1,0-14М
|
1,0
|
1,3 (13,0)
|
насыщ. 194
|
100
|
88,6
|
(80,6)
|
2690х2450х
2645
|
4990
|
Серия ДЕ (природный газ / мазут) производительностью 4,0; 6,5; 10; 16; 25 т/ч
Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с D-образной экранированной топочной камерой и конвективным пучком, расположенным параллельно топочной камере, поставляемые одним транспортабельным блоком (блок котла в обшивке и изоляции с установленной горелкой; возможно исполнение со встроенным экономайзером), в комплекте с КИП, арматурой и гарнитурой в пределах котла, площадками и лестницами, пароперегревателем (по требованию Заказчика).
|
Типоразмер котла
ГОСТ / ООО Группа Компаний «Гарант»
|
Номинальные параметры
|
Габариты транспорта-бельного блока котла, LxBxH,мм
|
Масса транспортабельного блока котла, кг
|
|
Паропро-изводи-тельность, т/ч
|
Рабочее давление теплоносителя на выходе, МПа (кгс/см2)
|
Температура пара на выходе, ºС
|
Температура питательной воды, ºС
|
Расчетный КПД, %
|
Расход расчетного топлива, м3/ч (кг/ч)
|
|
Е-4-1,4ГМ
ДЕ-4-14ГМ-О
|
4,0
|
1,3 (13,0)
|
насыщ.
194
|
100
|
92/89
|
287 (272)
|
3530х2920х4028
|
9500
|
|
Е-4-1,4-225ГМ
ДЕ-4-14-225ГМ-О
|
4,0
|
1,3 (13,0)
|
перегр.
225
|
100
|
91/89
|
301 (282)
|
3530х2920х4028
|
11400
|
|
Е-6,5-1,4ГМ
ДЕ-6,5-14ГМ-О
|
6,5
|
1,3 (13,0)
|
насыщ.
194
|
100
|
92/89
|
466 (443)
|
4280х2920х4028
|
13080
|
|
Е-6,5-1,4-225ГМ
ДЕ-6,5-14-225ГМ-О
|
6,5
|
1,3 (13,0)
|
перегр.
225
|
100
|
91/89
|
488 (457)
|
4280х2920х4028
|
13460
|
|
Е-10-1,4ГМ
ДЕ-10-14ГМ-О
|
10,0
|
1,3 (13,0)
|
насыщ.
194
|
100
|
93/91
|
710 (671)
|
5710х3030х4028
|
16680
|
|
Е-10-1,4-225ГМ
ДЕ-10-14-225ГМ-О
|
10,0
|
1,3 (13,0)
|
перегр.
225
|
100
|
92/90
|
742 (695)
|
5710х3090х4028
|
17295
|
|
Е-16-1,4ГМ
ДЕ-16-14ГМ-О
|
16,0
|
1,3 (13,0)
|
насыщ.
194
|
100
|
93/90
|
1141 (1088)
|
7180х3030х4032
|
19130
|
|
Е-16-1,4-225ГМ
ДЕ-16-14-225ГМ-О
|
16,0
|
1,3 (13,0)
|
перегр.
225
|
100
|
91/89
|
1202 (1124)
|
7550х3030х4032
|
19351
|
|
Е-25-1,4ГМ
ДЕ-25-14ГМ-О
|
25,0
|
1,3 (13,0)
|
насыщ.
194
|
100
|
93/91
|
1762 (1670)
|
9690х3136х4032
|
23500
|
|
Е-25-1,4-225ГМ
ДЕ-25-14-225ГМ-О
|
25,0
|
1,3 (13,0)
|
перегр.
225
|
100
|
92/90
|
1868 (1740)
|
8875х3136х4032
|
23765
|
|
Е-25-1,5-270ГМ
ДЕ-25-15-270ГМ-О
|
25,0
|
1,4 (14,0)
|
перегр.
270
|
100
|
93/90
|
1916 (1803)
|
9830х3086х4032
|
26210
|
|
Е-25-1,5-285ГМ
ДЕ-25-15-285ГМ-О
|
25,0
|
1,4 (14,0)
|
перегр. 285
|
100
|
93/90
|
2023 (1879)
|
8875х3136х4032
|
25200
|
|
Е-25-2,4ГМ
ДЕ-25-24ГМ-О
|
25,0
|
2,3(23,0)
|
Насыщ. 221
|
100
|
93/91
|
1762(1670)
|
9770х3136х4043
|
27370
|
|
Е-25-2,4ГМ
ДЕ-25-24ГМ-ОЭ
|
25,0
|
2,3(23,0)
|
Насыщ. 221
|
100
|
94/90
|
1750(1684)
|
11615х3253х4075
|
33350
|
|
Е-25-2,4-250ГМ
ДЕ-25-24-250ГМ-О
|
25,0
|
2,3(23,0)
|
Перегр. 250
|
100
|
92/90
|
1868(1740)
|
8960х3136х4043
|
27440
|
|
Е-25-2,4-380ГМ
ДЕ-25-24-380ГМ-О
|
25,0
|
2,3(23,0)
|
Перегр. 380
|
100
|
91/90
|
2126(2008)
|
8875х3185х4032
|
28221
|
