Группа компаний «Гарант» производит котлы паровые отопительно-производственные серии ДКВР. Котлоагрегаты серии ДКВР имеют общую конструктивную схему — экранированную топочную камеру, продольное размещение барабанов и развитый котельный пучок с коридорным расположением кипятильных труб. Котлоагрегаты разной производительности отличаются по длине и ширине. Движение газов в котлах — горизонтальное поперечное с несколькими поворотами, за исключением котлоагрегатов ДКВР-20, в которых применена пролетная схема движения газов. Схема испарения одноступенчатая с внутрибарабанными сепарационными устройствами; ДКВР-20 — двухступенчатая (первая ступень испарения — внутрибарабанные сепарационные устройства, вторая — выносные циклоны) с питанием контуров испарения второй ступени из нижнего барабана. Котлы ДКВР могут работать на всех видах твердого топлива, включая фрезерный торф и древесные отходы, а также на жидком и газообразном топливе.
Котлоагрегаты ДКВР выполняются в тяжелой обмуровке или в облегченной со стальной обшивкой, позволяющей применять полуоткрытую установку. В процессе эксплуатации котлоагрегатов ДКВР была выявлена их устойчивая работа с производительностью, превышающей номинальные значения, в зависимости от температуры питательной воды, наличия или отсутствия пароперегревателя и хвостовых поверхностей нагрева, вида и качества сжигаемого топлива Возможность повышения производительности котлоагрегатов должна учитываться в проектах реконструкции котельных. Теплопроизводительность котлоагрегатов ДКВР остается примерно постоянной при сжигании твердых топлив с характеристиками, близкими к расчетным. Значительное повышение производительности достигается при сжигании мазута и газа — до 40—50% номинальной, что объясняется меньшими объемами продуктов сгорания и меньшими коэффициентами избытка воздуха, необходимого для полного сгорания этих топлив.
Минимальная производительность котельных установок ДКВР при давлении 13 кгс/см2 определяется возможностью работы топочного устройства на пониженных нагрузках, работа котлоагрегатов с нагрузкой менее 20% номинальной не рекомендуется. При работе с давлением ниже 13 кгс/см2 производительность котлоагрегатов по условиям надежности циркуляции не должна превышать определенных значений, особенно для котлоагрегатов с выносными циклонами.
Серия ДКВр (каменный/бурый уголь) производительностью 2,5; 4,0; 6,5 т/ч

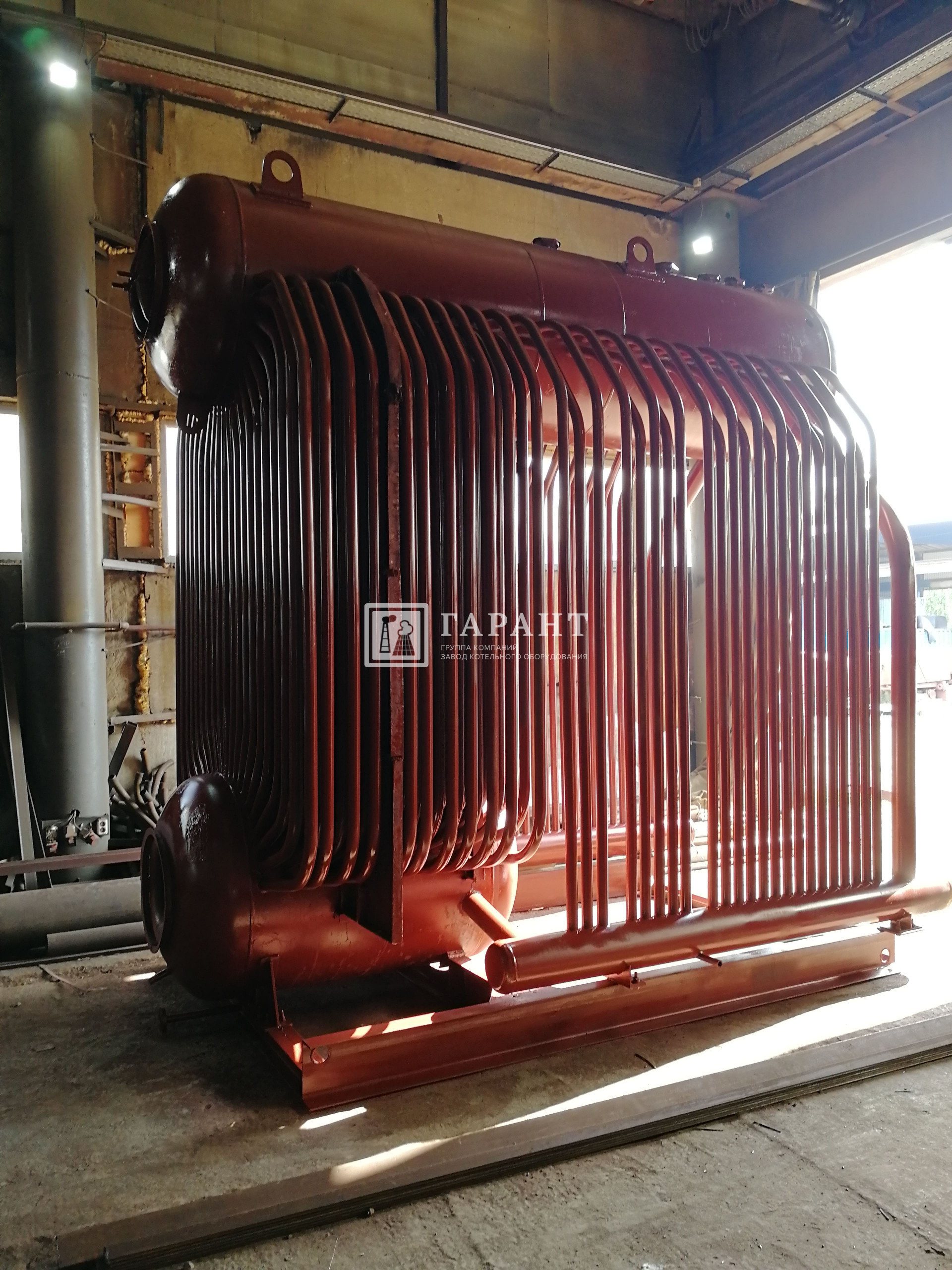

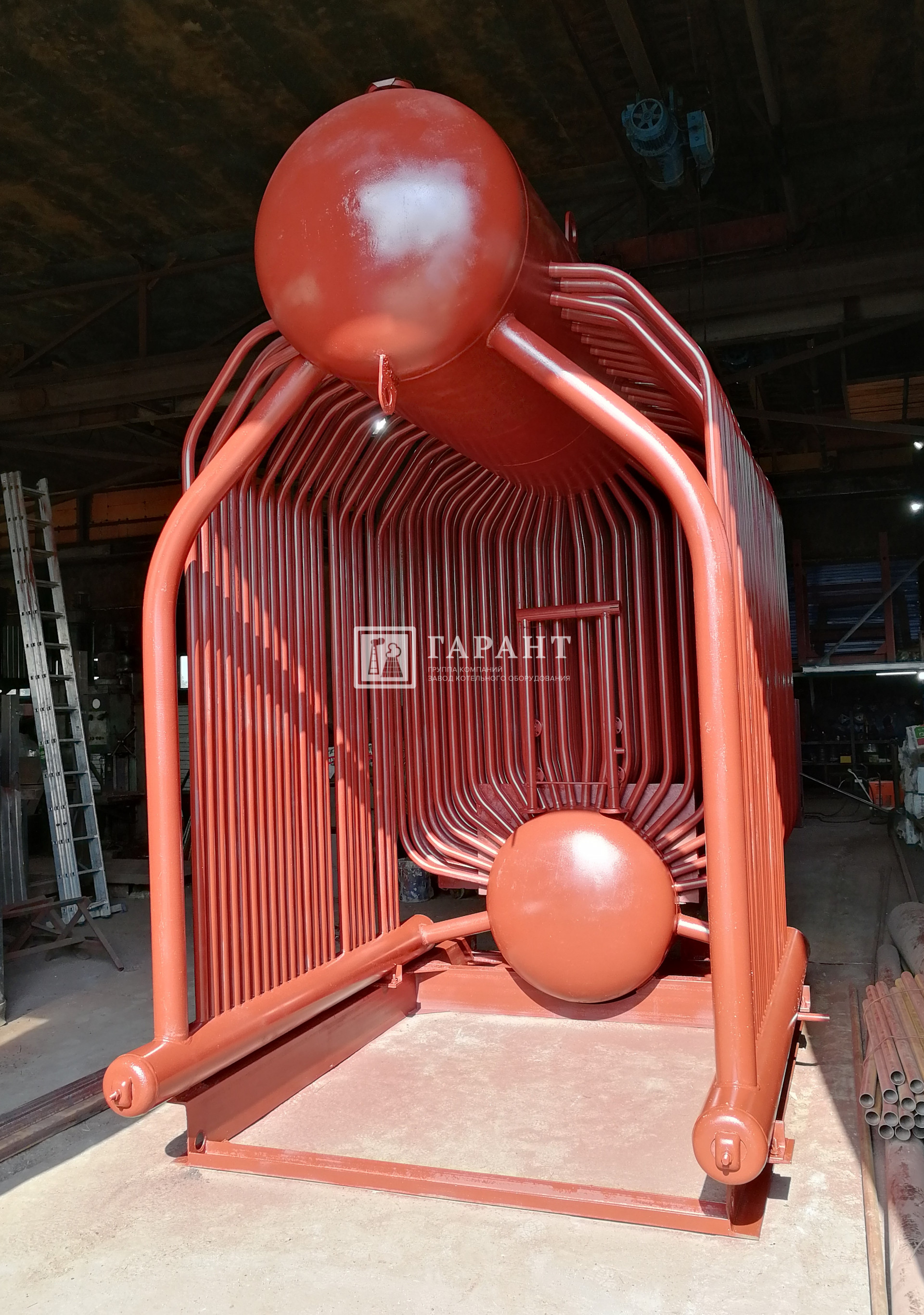

Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с экранированной топочной камерой и конвективным пучком, поставляемые либо одним транспортабельным блоком (блок котла без обшивки и изоляции), либо котел россыпью (узлы, пакеты, связки), в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками, пароперегревателем (по требованию Заказчика). Изоляционные и обмуровочные материалы в комплект поставки не входят.
|
Типоразмер котла ГОСТ / ООО Группа Компаний «Гарант»
|
Номинальные параметры |
Габариты транспортабельного блока котла, ДxШxВ, мм |
Масса транспортабельного блока котла, кг |
Топочное устройство |
|||||
|
Паропроизводительность, т/ч |
Рабочее давление теплоносителя на выходе, МПа (кгс/см2) |
Температура пара на выходе, ºС |
Температура питательной воды, ºС |
Расчетный КПД, % |
Расход расчетного топлива, кг/ч |
||||
|
Е-2,5-1,4Р ДКВр-2,5-13С (ПТЛ-РПК) |
2,5 |
1,3(13,0) |
Насыщ. 194 |
100 |
83,69/ 80,7 |
284/565 |
4180х2100х 3983 |
4924,5 (4712) |
ПТЛ-РПК-2-1,8/1,525 |
|
Е-4-1,4Р ДКВр-4-13С (ПТЛ-РПК) |
4,0 |
1,3(13,0) |
Насыщ. 194 |
100 |
84,26/81,4 |
450/893 |
5518х2100х 3985 |
6757,3 (6484) |
ПТЛ-РПК-2-1,8/2,135 |
|
Е-4-1,4-225Р ДКВр-4-13-225С (ПТЛ-РПК) |
4,0 |
1,3(13,0) |
Перегр. 225 |
100 |
83,8/80,4 |
474/945 |
5518х2100х 3985 |
6757,3 (6484*) |
ПТЛ-РПК-2-1,8/2,135 |
|
Е-6,5-1,4Р ДКВр-6,5-13С (ПТЛ-РПК) |
6,5 |
1,3(13,0) |
Насыщ. 194 |
100 |
85,21/82,28 |
726/1435 |
5780х3250х 3990 |
6705,7 (6433*) |
ПТЛ-РПК-2-2,66/2,44 |
|
Е-6,5-1,4Р ДКВр-6,5-13С (ТЛЗ) |
6,5 |
1,3(13,0) |
Насыщ. 194 |
100 |
85,21/82,28 |
726/1435 |
5780х3250х 3990 |
6705,7 (6433*) |
ТЛЗ-2,7/3,0 |
|
Е-6,5-1,4-225Р ДКВр-6,5-13-225С (ПТЛ-РПК) |
6,5 |
1,3(13,0) |
Перегр. 225 |
100 |
84,6/81,5 |
767/1520 |
5780х3250х 3990 |
6705,7 (6433*) |
ПТЛ-РПК-2-2,66/2,44 |
|
Е-6,5-1,4-225Р ДКВр-6,5-13-225С (ТЛЗ) |
6,5 |
1,3(13,0) |
Перегр. 225 |
100 |
84,6/81,5 |
767/1520 |
5780х3250х3990 |
6705,7(6433*) |
ТЛЗ-2,7/3,0 |
|
Е-6,5-2,4Р ДКВр-6,5-23С (ПТЛ-РПК) |
6,5 |
2,3 (23,0) |
Насыщ. 220 |
100 |
85,21/82,28 |
726/1435 |
5780х3250х3990 |
11090(10661*) |
ПТЛ-РПК-2-2,66/2,44 |
|
Е-6,5-2,4Р ДКВр-6,5-23С (ТЛЗ) |
6,5 |
2,3(23,0) |
Насыщ. 220 |
100 |
85,21/82,28 |
726/1435 |
5780х3250х3990 |
11090(10661*) |
ТЛЗ-2,7/3,0 |
|
Е-6,5-2,4-370Р ДКВр-6,5-23-370С(ПТЛ-РПК) |
6,5 |
2,3(23,0) |
Перегр. 370 |
100 |
84,6/81,5 |
767/1520 |
5780х3250х3990 |
11553(11125*) |
ПТЛ-РПК-2-2,66/2,44 |
|
Е-6,5-2,4-370Р ДКВр-6,5-23-370С(ТЛЗ) |
6,5 |
2,3(23,0) |
Перегр. 370 |
100 |
84,6/81,5 |
767/1520 |
5780х3250х3990 |
11553(11125*) |
ТЛЗ-2,7/3,0 |
*Масса котла при поставке россыпью
Серия ДКВр (каменный/бурый уголь) производительностью 10 т/ч
Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с экранированной топочной камерой и конвективным пучком, поставляемые россыпью (узлы, пакеты, связки) либо транспортабельными блоками (блок котла без обшивки и изоляции; 2-блочный экономайзер), либо котел россыпью с 2-блочным экономайзером), в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками, пароперегревателем (по требованию Заказчика). Изоляционные и обмуровочные материалы в комплект поставки не входят.
|
Типоразмер котла ГОСТ / ООО Группа Компаний «Гарант»
|
Номинальные параметры |
Габариты транспорта-бельного блока котла, LxBxH,мм |
Топочное устройство |
|||||
|
Паропро-изводи-тельность, т/ч |
Рабочее давление теплоносителя на выходе, МПа (кгс/см2) |
Температура пара на выходе, ºС |
Температура питательной воды, ºС |
Расчетный КПД, % |
Расход расчетного топлива, кг/ч |
|||
|
Е-10-1,4Р ДКВр-10-13С (ПТЛ-РПК) |
10,0 |
1,3(13,0) |
Насыщ 194 |
100 |
86,85/83,79 |
1100/2190 |
россыпью |
ПТЛ-РПК-2-2,66/3,66 |
|
Е-10-1,4Р ДКВр-10-13С (ТЛЗ) |
10,0 |
1,3(13,0) |
Насыщ. 194 |
100 |
86,85/83,79 |
1100/2190 |
россыпью |
ТЛЗ-2,7/4,0 |
|
Е-10-1,4-225Р ДКВр-10-13-225С (ПТЛ-РПК) |
10,0 |
1,3(13,0) |
Перегр. 225 |
100 |
86,11/83,05 |
1180/2330 |
россыпью |
ПТЛ-РПК-2-2,66/3,66 |
|
Е-10-1,4-225Р ДКВр-10-13-225С (ТЛЗ) |
10,0 |
1,3(13,0) |
Перегр. 225 |
100 |
86,11/83,05 |
1180/2330 |
россыпью |
ТЛЗ-2,7/4,0 |
|
Е-10-2,4Р ДКВр-10-23С(ПТЛ-РПК) |
10,0 |
2,3(23,0) |
Насыщ. 220 |
100 |
86,85/83,79 |
1100/2190 |
россыпью |
ПТЛ-РПК-2-2,66/3,66 |
|
Е-10-2,4Р ДКВр-10-23С(ТЛЗ) |
10,0 |
2,3(23,0) |
Насыщ. 220 |
100 |
86,85/83,79 |
1100/2190 |
россыпью |
ТЛЗ-2,7/4,0 |
|
Е-10-2,4-370Р ДКВр-10-23-370С(ПТЛ-РПК) |
10,0 |
2,3(23,0) |
Перегр. 370 |
100 |
86,11/83,05 |
1180/2330 |
россыпью |
ПТЛ-РПК-2-2,66/3,66 |
|
Е-10-2,4-370Р ДКВр-10-23-370С (ТЛЗ) |
10,0 |
2,3(23,0) |
Перегр. 370 |
100 |
86,11/83,05 |
1180/2330 |
россыпью |
ТЛЗ-2,7/4,0 |
|
Е-10-3,9Р ДКВр-10-39С (ПТЛ-РПК) |
10,0 |
3,9(39,0) |
Насыщ. 247 |
145 |
82,5 |
1150 |
8340х3250х3970 |
ПТЛ-РПК-2-2,66/3,66 |
|
Е-10-3,9-440Р ДКВр-10-39-440С (ПТЛ-РПК) |
10,0 |
3,9(39,0) |
Перегр. 440 |
145 |
91,0/90,0 |
1170 |
8340х3250х3970 |
ПТЛ-РПК-2-2,66/3,66 |
Серия ДКВр (каменный/бурый уголь) производительностью 20 т/ч.
Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с экранированной топочной камерой и конвективным пучком, поставляемые либо тремя транспортабельными блоками (два топочных и один конвективный блоки без обшивки и изоляции), либо котел россыпью (узлы, пакеты, связки), в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками, пароперегревателем (по требованию Заказчика). Изоляционные и обмуровочные материалы в комплект поставки не входят.
|
Типоразмер котла ГОСТ / ООО Группа Компаний «Гарант»
|
Номинальные параметры |
Габариты транспорта-бельного блока котла, LxBxH,мм |
Топочное устройство |
|||||
|
Паропро-изводи-тельность, т/ч |
Рабочее давление теплоносителя на выходе, МПа (кгс/см2) |
Температура пара на выходе, ºС |
Температура питательной воды, ºС |
Расчетный КПД, % |
Расход расчетного топлива, кг/ч |
|||
|
Е-20-1,4Р ДКВр-20-13С (ТЧЗ) |
20,0 |
1,3(13,0) |
Насыщ.194 |
100 |
86,7/85,2 |
2230/4360 |
5350x3214x 3992/ 5910x3220x2940/ 5910x3220x3310 |
ТЧЗМ-2-2,7/5,6 |
|
Е-20-1,4-250Р ДКВр-20-13-250С (ТЧЗ) |
20,0 |
1,3(13,0) |
Перегр 250 |
100 |
86,1/84,4 |
2340/4600 |
5350x3214x3992/ 5910x3220x2940/ 5910x3220x3310 |
Топка ТЧЗМ-2-2,7/5,6 |
|
Е-20-2,4Р ДКВр-20-23С(ТЧЗ) |
20,0 |
2,3(23,0) |
Насыщ.220 |
100 |
86,7/85,2 |
2230/4360 |
5350х3214х3992/ 5910х3220х2940/ 5910х3220х3310 |
ТЧЗ-2,7/5,6 |
|
Е-20-2,4-250Р ДКВр-20-23-250С (ТЧЗ) |
20,0 |
2,3(23,0) |
Перегр.250 |
100 |
86,7/85,2 |
2230/4360 |
5350х3214х3992/ 5910х3220х2940/ 5910х3220х3310 |
ТЧЗ-2,7/5,6 |
|
Е-20-2,4-370Р ДКВр-20-23-370С (ТЧЗ) |
20,0 |
2,3(23,0) |
Перегр.370 |
100 |
84,3 |
4050 |
5350х3214х3992/ 5910х3220х2940/ 5910х3220х3310 |
ТЧЗ-2,7/5,6 |
Серия ДКВр (природный газ / мазут) производительностью 2,5; 4,0; 6,5 т/ч
Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с экранированной топочной камерой и конвективным пучком, поставляемые либо одним транспортабельным блоком (блок котла без обшивки и изоляции), либо котел россыпью (узлы, пакеты, связки), в комплекте с горелкой, КИП, арматурой и гарнитурой в пределах котла, площадками и лестницами, пароперегревателем (по требованию Заказчика). Обмуровочные и изоляционные материалы в комплект поставки не входят.
|
Типоразмер котла ГОСТ / ООО Группа Компаний «Гарант»
|
Номинальные параметры |
Габариты транспорта-бельного блока котла, LxBxH,мм |
Топочное устройство |
|||||
|
Паропро-изводи-тельность, т/ч |
Рабочее давление теплоносителя на выходе, МПа (кгс/см2) |
Температура пара на выходе, ºС |
Температура питательной воды, ºС |
Расчетный КПД, % |
Расход расчетного топлива, м3/ч (кг/ч) |
|||
|
Е-2,5-1,4ГМ ДКВр-2,5-13ГМ |
2,5 |
1,3 (13,0) |
Насыщ. 194 |
100 |
88/85 |
280 (265) |
4180х2100х3983 |
Газомазутная горелка* |
|
Е-4-1,4ГМ ДКВр-4-13ГМ |
4,0 |
1,3 (13,0) |
Насыщ. 194 |
100 |
88/85 |
446 (422) |
5518х2100х3985 |
Газомазутная горелка* |
|
Е-4-1,4-225ГМ ДКВр-4-13-225ГМ |
4,0 |
1,3 (13,0) |
Перегр. 225 |
100 |
88/85 |
470 (450) |
5518х2100х3985 |
Газомазутная горелка* |
|
Е-6,5-1,4ГМ ДКВр-6,5-13ГМ |
6,5 |
1,3 (13,0) |
Насыщ. 194 |
100 |
88/86 |
721 (684) |
5780х3250х3990 |
Газомазутная горелка* |
|
Е-6,5-1,4-225ГМ ДКВр-6,5-13-225ГМ |
6,5 |
1,3 (13,0) |
Перегр. 225 |
100 |
88/86 |
770 (730) |
5780х3250х3990 |
Газомазутная горелка* |
|
Е-6,5-2,4ГМ ДКВр-6,5-23ГМ |
6,5 |
2,3(23,0) |
Насыщ. 194 |
100 |
88/86 |
770(730) |
5780х3250х3990 |
Газомазутная горелка* |
|
Е-6,5-2,4-370ГМ ДКВр-6,5-23-370ГМ |
6,5 |
2,3(23,0) |
Перегр. 370 |
100 |
88/86 |
770(730) |
5780х3250х3990 |
Газомазутная горелка* |
* - котлы комплектуются горелками как импортного, так и отечественного производства
Серия ДКВр (природный газ / мазут) производительностью 10 т/ч
Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с экранированной топочной камерой и конвективным пучком, поставляемые россыпью (узлы, пакеты, связки) либо тремя транспортабельными блоками (блок котла без общивки и изоляции; 2-блочный экономайзер), либо котел россыпью с 2-блочным экономайзером) в комплекте с горелкой, КИП, арматурой и гарнитурой в пределах котла, площадками и лестницами, пароперегревателем (по требованию Заказчика). Обмуровочные и изоляционные материалы в комплект поставки не входят.
|
Типоразмер котла ГОСТ / ООО Группа Компаний «Гарант»
|
Номинальные параметры |
Габариты транспорта-бельного блока котла, LxBxH,мм |
Топочное устройство |
|||||
|
Паропро-изводи-тельность, т/ч |
Рабочее давление теплоносителя на выходе, МПа (кгс/см2) |
Температура пара на выходе, ºС |
Температура питательной воды, ºС |
Расчетный КПД, % |
Расход расчетного топлива, м3/ч (кг/ч) |
|||
|
Е-10-1,4ГМ ДКВр-10-13ГМ |
10,0 |
1,3 (13,0) |
Насыщ. 194 |
100 |
87 |
1105 (1045) |
Россыпью |
Газомазутная горелка* |
|
Е-10-1,4-225ГМ ДКВр-10-13-225ГМ |
10,0 |
1,3 (13,0) |
Перегр. 225 |
100 |
87 |
1180 (1120) |
Россыпью |
Газомазутная горелка* |
|
Е-10-1,4-350ГМ ДКВр-10-13-350ГМ |
10,0 |
1,3 (13,0) |
Перегр. 350 |
100 |
87 |
1180 (1120) |
Россыпью |
Газомазутная горелка* |
|
Е-10-2,4ГМ ДКВр-10-23ГМ |
10,0 |
2,3(23,0) |
Насыщ. 220 |
100 |
87 |
1180 (1120) |
Россыпью |
Газомазутная горелка* |
|
Е-10-2,4-370ГМ ДКВр-10-23-370ГМ |
10,0 |
2,3(23,0) |
Перегр. 370 |
100 |
87 |
1180 (1120) |
Россыпью |
Газомазутная горелка*
|
|
Е-10-3,9ГМ ДКВр-10-39ГМ |
10,0 |
3,9(39,0) |
Насыщ. 247 |
100 |
90 |
115кг/т/ч |
8340х3250х3970 |
Газомазутная горелка* |
|
Е-10-3,9-440ГМ ДКВр-10-39-440ГМ |
10,0 |
3,9(39,0) |
Перегр. 440 |
100 |
90 |
115кг/т/ч |
8340х3250х3970 |
Газомазутная горелка* |
* - котлы комплектуются горелками как импортного, так и отечественного производства
Серия ДКВр (природный газ / мазут) производительностью 20 т/ч
Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, с экранированной топочной камерой и конвективным пучком, поставляемые либо тремя транспортабельными блоками (два топочных и один конвективный блоки без обшивки и изоляции), либо котел россыпью (узлы, пакеты, связки) в комплекте с горелкой, КИП, арматурой и гарнитурой в пределах котла, площадками и лестницами, пароперегревателем (по требованию Заказчика). Обмуровочные и изоляционные материалы в комплект поставки не входят.
|
Типоразмер котла ГОСТ / ООО Группа Компаний «Гарант»
|
Номинальные параметры |
Габариты транспорта-бельного блока котла, LxBxH,мм |
Топочное устройство |
|||||
|
Паропро-изводи-тельность, т/ч |
Рабочее давление теплоносителя на выходе, МПа (кгс/см2) |
Температура пара на выходе, ºС |
Температура питательной воды, ºС |
Расчетный КПД, % |
Расход расчетного топлива, м3/ч (кг/ч) |
|||
|
Е-20-1,4ГМ ДКВр-20-13ГМ |
20,0 |
1,3 (13,0) |
Насыщ. 194 |
100 |
92 |
2060 (1960) |
5350x3214x3992/ 5910x3220x2940/ 5910x3220x3310 |
Газомазутная горелка* |
|
Е-20-1,4-250ГМ ДКВр-20-13-250ГМ |
20,0 |
1,3 (13,0) |
Перегр. 250 |
100 |
91 |
2180 (2080) |
5350x3214x3992/ 5910x3220x2940/ 5910x3220x3310 |
Газомазутная горелка* |
|
Е-20-2,4ГМ ДКВр-20-23ГМ |
20,0 |
2,3 (23,0) |
Насыщ. 220 |
100 |
92 |
2060(1960) |
5350x3214x3992/ 5910x3220x2940/ 5910x3220x3310 |
Газомазутная горелка* |
|
Е-20-2,4-250ГМ ДКВр-20-23-250ГМ |
20,0 |
2,3 (23,0) |
Перегр. 250 |
100 |
92 |
2180(2080) |
5350x3214x3992/ 5910x3220x2940/ 5910x3220x3310 |
Газомазутная горелка* |
|
Е-20-2,4-370ГМ ДКВр-20-23-370ГМ |
20,0 |
2,3(23,0) |
Перегр. 370 |
100 |
92 |
2180(2080) |
5350x3214x3992/ 5910x3220x2940/ 5910x3220x3310 |
Газомазутная горелка* |
* - котлы комплектуются горелками как импортного, так и отечественного производства
Серия ДКВр (древесные отходы) производительностью 2,5; 4,0; 6,5 т/ч
Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, экранированной топочной каме-рой и конвективным пучком, поставляемые либо одним транспортабельным блоком (блок котла без обшивки и изоля-ции), либо котёл россыпью (узлы, пакеты, связки) в комплекте с предтопком Померанцева, КИП, арматурой и гарни-турой в пределах котла, лестницами и площадками, пароперегревателем (по требованию заказчика). Изоляционные и обмуровочные материалы в комплект поставки не входят.
|
Типоразмер котла ГОСТ / ООО Группа Компаний «Гарант» |
Номинальные параметры |
Габариты транспорта-бельного блока котла, LxBxH,мм |
Топочное устройство |
|||||
|
Паропро-изводи-тельность, т/ч |
Рабочее давление теплоносителя на выходе, МПа (кгс/см2) |
Температура пара на выходе, ºС |
Температура питательной воды, ºС |
Расчетный КПД, % |
Расход расчетного топлива, кг/ч |
|||
|
Е-2,5-1,4 ОИ ДКВр-2,5- 13ПМ |
2,5 |
1,3 (13,0) |
Насыщ. 194 |
100 |
79,8 |
905 |
4180х2100х3983 |
Предтопок Померанцева |
|
Е-4-1,4 ОИ ДКВр-4- 13ПМ |
4,0 |
1,3 (13,0) |
Насыщ. 194 |
100 |
80,9 |
1420 |
5518х2100х3980 |
Предтопок Померанцева |
|
Е-4-1,4- 225 ОИ ДКВр-4-13- 225ПМ |
4,0 |
1,3(13,0) |
Перегр. 225 |
100 |
80,9 |
1420 |
5518х2100х3985 |
Предтопок Померанцева |
|
Е-6,5-1,4 ОИ ДКВр-6,5- 13ПМ |
6,5 |
1,3(13,0) |
Насыщ. 194 |
100 |
79,5 |
2300 |
5780х3250х3990 |
Предтопок Померанцева с зажимающей решеткой |
|
Е-6,5-1,4- 225 ОИ ДКВр-6,5-13- 225ПМ |
6,5 |
1,3(13,0) |
Перегр. 225 |
100 |
80,9 |
2300 |
5780х3250х3990 |
Предтопок Померанцева с зажимающей решеткой |
|
Е-6,5-2,4 ОИ ДКВр-6,5-23- ПМ |
6,5 |
2,3(23,0) |
Насыщ. 220 |
100 |
79,5 |
2300 |
5780х3250х3990 |
Предтопок Померанцева с зажимающей решеткой |
|
Е-6,5-2,4- 370 ОИ ДКВр-6,5-23- 370ПМ |
6,5 |
2,3(23,0) |
Перегр. 370 |
100 |
79,5 |
2300 |
5780х3250х3990 |
Предтопок Померанцева с зажимающей решеткой |
Серии ДКВр (древесные отходы) производительностью 10 т/ч
Котлы двухбарабанные, вертикально-водотрубные с естественной циркуляцией, экранированной топочной каме-рой и конвективным пучком, поставляемые россыпью (узлы, пакеты, связки) в комплекте с предтопком Померанце-ва, КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками, пароперегревателем (по требованию заказчика). Изоляционные и обмуровочные материалы в комплект поставки не входят.
|
Типоразмер котла ГОСТ/ ООО «Группа Компаний «Гарант» |
Номинальные параметры |
Габариты транс- портабель- ного блока котла, LxBxH, мм |
Топочное устройство |
|||||
|
Паро- произ- води- тель- ность, т/ч |
Рабочее давление теплоно- сителя на выходе, МПа (кгс/см2) |
Температу- ра пара на выходе, ºС |
Темпера- тура пи- тательной воды, ºС |
Рас- чётный КПД, % |
Расход расчётно- го топ- лива, кг/ч |
|||
|
Е-10-1,4ОИ ДКВр-10- 13ПМ |
10,0 |
1,3 (13,0) |
Насыщ. 194 |
100 |
79,0 |
3400 |
10110х5830х 7100 |
Предтопок Померанцева с зажимающей решёткой |
|
Е-10-1,4- 225ОИ ДКВр-10-13- 225ПМ |
10,0 |
1,3 (13,0) |
Перегр. 225 |
100 |
79,0 |
3400 |
10110х5830х 7100 |
Предтопок Померанцева с зажимающей решёткой |
|
Е-10-2,4ОИ ДКВр-10- 23ПМ |
10,0 |
2,3 (23,0) |
Насыщ. 220 |
100 |
79,0 |
3400 |
10110х5830х 7100 |
Предтопок Померанцева с зажимающей решёткой |
|
Е-10-2,4- 370ОИ ДКВр-10-23- 370ПМ |
10,0 |
2,3 (23,0) |
Перегр. 370 |
100 |
79,0 |
3400 |
10110х5830х 7100 |
Предтопок Померанцева с зажимающей решёткой |
|
Е-10-3,9- 440ОИ ДКВр-10-39- 440ПМ |
10,0 |
3,9 (39,0) |
Перегр. 440 |
100 |
79,6 |
4000 |
10840х5615х 6900 |
Предтопок Померанцева с зажимающей решёткой |
Этапы сотрудничества
